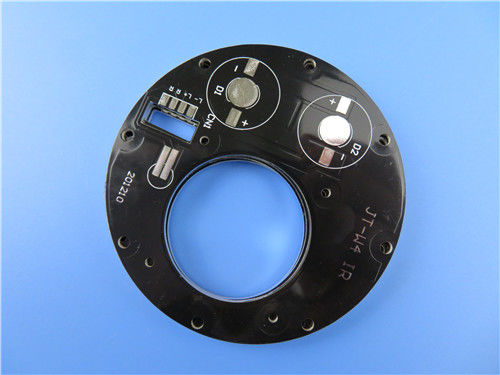

PCB ядра металла модуля силы 1oz с черной маской припоя

PCB ядра металла модуля силы 1oz с черной маской припоя
PCB ядра металла модуля силы 1oz с черной маской припоя PCB ядра металла модуля силы 1oz с черной маской припоя PCB ядра металла модуля силы 1oz с черной маской припоя PCB ядра металла модуля силы 1oz с черной маской припоя PCB ядра металла модуля силы 1oz с черной маской припоя PCB ядра металла модуля силы 1oz с черной маской припоя

Большие изображения :  PCB ядра металла модуля силы 1oz с черной маской припоя

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-771.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
контакт

PCB ядра металла модуля силы 1oz с черной маской припоя

описание
Основное вещество: Диэлектрический материал 1W/MK Отсчет слоя: Одиночная сторона
Толщина PCB: 1.6mm ±0.16 Размер PCB: 96 x 96mm=1PCS
Маска припоя: Черный Silkscreen: Белый
Медный вес: 1oz Поверхностный финиш: Выравнивать горячего воздуха паяя (HASL), неэтилированный
Выделить:

PCB ядра металла модуля силы

,

PCB ядра металла 1oz

,

PCB модуля силы 1oz

Алюминиевая плата с печатным монтажом RoHS IMS PCB для модуля силы
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип алюминиевого PCB для применения модуля силы. Однослойная доска MCPCB на 1,6 mm толщиной с 1 проводимостью W/MK термальной. Алюминиевая плита от ITEQ, маски припоя и silkscreen от Taiyo. Она изготовляла согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. 30 доск упакованы отдельно.
Параметр и технические спецификации
РАЗМЕР PCB 96 x 96mm=1PCS
ТИП ДОСКИ PCB IMS
Количество слоев Одиночный, который встали на сторону PCB
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 70um (2oz)
1W/MK диэлектрический материал 75um
Алюминиевые 6061 1.5mm
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 12mil/20mil
Минимальные/максимальные отверстия: 3mm/5.0mm
Количество различных отверстий: 12
Количество буровых скважин: 3
Количество филированных слотов: 2
Количество внутренних вырезов: 0
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Алюминиевое ядр: 1W / Материал 75um MK диэлектрический
Термальное сопротивление (°C/W) ≤0.45
Пробивное напряжение (VDC) 4000
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: 1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Выравнивать горячего воздуха паяя (HASL), неэтилированный, Sn>=2.54µm
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ, минимум 12micron
Цвет маски припоя: Чернота, KSM-S6189BK31
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания Белый, IJR-4000 MW300
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Не покрытый повсеместно в отверстие (NPTH)
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.
PCB ядра металла модуля силы 1oz с черной маской припоя 0
Особенности и преимущества
Цепь и управляемая схема силы сочетания из оптимизирования,
Замените хрупкий керамический субстрат и получите лучшую механическую стойкость,
Диффузия эффективной жары в дизайне цепи,
Улучшите плотность мощности и надежность прибора,
Строгие осмотр WIP и контролировать так же, как рабочая инструкция,
UL узнал и RoHS Директивн-уступчивое
Применения
Водитель дискеты
Радиотехническая аппаратура связи
Оборудование электропитания
PCB ядра металла модуля силы 1oz с черной маской припоя 1
