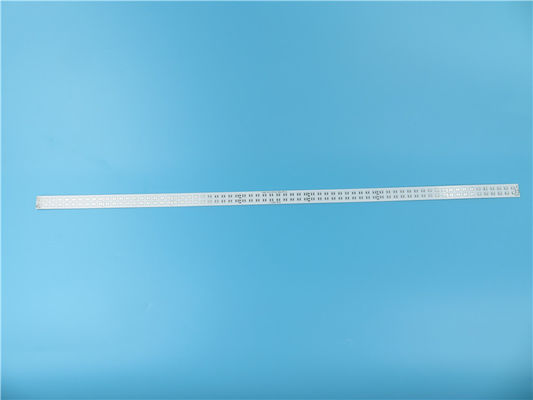

1.0mm толстая монтажная плата HASL прокладки СИД в 1 метр неэтилированная

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-773.V1.0

Основное вещество:

Диэлектрический материал 1W/MK

Отсчет слоя:

Одиночная сторона

Толщина PCB:

1,0 mm ±0.10

Размер PCB:

1420 x 16mm = 1PCS

Маска припоя:

белый

Silkscreen:

Черный

Медный вес:

Поверхностный финиш:

Паять горячего воздуха

Выделить:

монтажная плата прокладки СИД 1m

монтажная плата прокладки СИД 1.0mm

PCB прокладки СИД 1m

Описание продукта

Алюминиевый метр MCPCB прокладки 1 PCB построенный на 1.0mm толстом с HASL неэтилированным

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип PCB прокладки СИД построенного на алюминиевом ядре с диэлектриком 1W/MK для применения освещения СИД силы. В 1,4 метра длиной с silkscreen 1.0mm толстым, черным над белой маской припоя и HASL на пусковых площадках. Основное вещество использовано от бренда ILM, всей доски поставляя 1 PCB вверх. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.

Параметр и технические спецификации

РАЗМЕР PCB	1420 x 16mm = 1PCS
ТИП ДОСКИ	Алюминиевый PCB, PCB IMS
Количество слоев	Одиночный, который встали на сторону PCB
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	НЕТ
STACKUP СЛОЯ	медь ------- 35um (1oz)
	Диэлектрический материал 1W/MK
	Алюминий 5052
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	62,4 mil /-mil
Минимальные/максимальные отверстия:	4,2 mm/4,2 mm
Количество различных отверстий:	1
Количество буровых скважин:	21
Термальное сопротивление (°C/W)	≤0.45
Пробивное напряжение (VDC)	4000
Управление импеданса	нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость	1W/MK диэлектрический материал, MCPCB
Окончательная фольга внешняя:	1oz
Окончательная фольга внутренняя:	0oz
Окончательная высота PCB:	1,0 mm ±0.10
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Паять горячего воздуха
Припаяйте маску для того чтобы примениться к:	Верхняя часть. минимум 12µm.
Цвет маски припоя:	Белый
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания	Черный
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	нет через
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059" (0.15mm)
Плакировка доски:	0,0030" (0.076mm)
Допуск сверла:	0,002" (0.05mm)
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

Особенности и преимущества

Замените хрупкий керамический субстрат и получите лучшую механическую стойкость;

Увеличивайте срок службы продукта;

Уменьшите цену оборудования и собрания;

Уменьшите рабочую температуру оборудования;

Разнообразить грузя метод;

Широкий диапазон поставлять PCB;

UL узнал и RoHS Директивн-уступчивое;

Возможность PCB прототипа;

Имейте возможность объема продукции.

Применения

Усилитель силы

Регулятор мотора

Радиатор

Люминесцентная лампа

Наши возможности 2021 монтажных плат схемы возбуждения

Слепые vias, похороненные vias

PCB гибкого трубопровода

Тяжелые медные доски 10oz

Высокий Tg, высокий материал CTI

Гибридное FR-4 и высокочастотный материал

Импеданс контролировал PCB

Класс 2 IPC, класс 3 IPC

Неэтилированный PCB (RoHS уступчивое)

Разнослоистое PCBs к доскам слоев меди 32+

PCB ядра металла (MCPCB)

Материалы PCB – FR-4, Polyimide, Rogers & больше

Изготовитель PCB RoHS уступчивый

Твердый PCB гибкого трубопровода

PCB RF/высокочастотный PCB

Через-отверстие, BGA, палец золота, купол края

Через-в-пусковая площадка, заполненные vias

TS16949 (2009), ISO14001 (2004), ISO9001 (2008), UL аттестовало

Наши обслуживания

Фокус на прототипах, небольших сериях, объеме продукции

Быстрый оборот, двойник встал на сторону PCB 24 часа доступного.

Дверь к обслуживанию пересылки двери

Наши клиенты обнаружены местонахождение всемирно.

Австралия: Перт, Мельбурн, Новый Уэльс, южная Австралия, западная Австралия

Австрия: Bei Wien Breitenfurt, Грац

Бангладеш: Purana Paltan

Бельгия: Deinze, Hasselt

Болгария: Пловдив

Бразилия: Caxias делает Sul

Канада: Квебек, Онтарио, Ванкувер

Чех: Pardubice, Horní Pocernice

Франция: Ла Garenne Cedex Villeneuve, Montchenu

Германия: Штутгарт, Garbsen, Гамбург, Альтенбург, Velbert Kleinmachnow, Потсдам

Венгрия: Будапешт

Индия: Tamilnadu

Ирландия: Пробочка

Израиль: Город Nettanya, аэропорт Бен-Gurion, Тель-Авив, Yahud, акр,

Италия: Peschiera Borromeo, Верона, Mezzocorona, Pietrasanta Лукка, Турин

Кувейт: Safat

Мальта: Mosta

Малайзия: Selangor

Мексика: Леон Гуанахуато

Португалия: Guimaraes

Южная Корея: Gyeonggi-СДЕЛАЙТЕ

Сербия: Kragujevac

Швеция: Гетеборг, Siljansns,

Таиланд: Бангкок, Chonburi

Турция: Анкара, Стамбул, Kocaeli

Нидерланд: Diemen

Великобритания: Бристоль, Суррей

Украина: Киев

США: Коннектикут, Аляска, Нью-Йорк, Майами, Нью-Джерси, Техас, Колорадо, Largo, Калифорния, Candler

Вьетнам: Хошимин

Замбия: Kitwe
