доска PCB плиты СИД 2oz 1.6mm алюминиевая с термальной проводимостью 2W/MK

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-775.V1.0

Основное вещество:

Диэлектрический материал 2W/MK

Отсчет слоя:

Одиночная сторона

Толщина PCB:

1.6mm ±0.16

Размер PCB:

26 x 26 mm (диаметр 26mm)

Маска припоя:

белый

Silkscreen:

Черный

Медный вес:

Поверхностный финиш:

Выравнивать горячего воздуха паяя (HASL), неэтилированный

Выделить:

доска PCB плиты СИД 1.6mm алюминиевая

доска PCB плиты СИД 2oz алюминиевая

алюминиевая монтажная плата 2oz

Описание продукта

PCB одиночного, который встали на сторону алюминиевого алюминия PCB 1W/MK с HASL для светлой системы преобразования
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание
Это тип алюминиевого PCB для применения освещения Led. Однослойная доска MCPCB на 1,6 mm толщиной с проводимостью 2 W/MK термальной. Алюминиевая плита от ITEQ, маски припоя и silkscreen от Taiyo. Она изготовляла согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. 30 панелей упакованы отдельно.

Параметр и технические спецификации

РАЗМЕР PCB	26 x 26 mm (диаметр 26mm)
ТИП ДОСКИ	PCB IMS
Количество слоев	Одиночный, который встали на сторону PCB
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	НЕТ
STACKUP СЛОЯ	медь ------- 70um (2oz)
	2W/MK диэлектрический материал 75um
	Алюминиевые 6061 1.5mm
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	18mil/25mil
Минимальные/максимальные отверстия:	2.0mm/4.0mm
Количество различных отверстий:	2
Количество буровых скважин:	4
Количество филированных слотов:	2
Количество внутренних вырезов:	0
Управление импеданса	нет
МАТЕРИАЛ ДОСКИ
Алюминиевое ядр:	2W / Материал 75um MK диэлектрический
Термальное сопротивление (°C/W)	≤0.45
Пробивное напряжение (VDC)	4000
Окончательная фольга внешняя:	2oz
Окончательная фольга внутренняя:	0oz
Окончательная высота PCB:	1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Выравнивать горячего воздуха паяя (HASL), неэтилированный, Sn>=2.54µm
Припаяйте маску для того чтобы примениться к:	ВЕРХНИЙ, минимум 12micron
Цвет маски припоя:	Белый
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания	Черный
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	Не покрытый повсеместно в отверстие (NPTH)
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

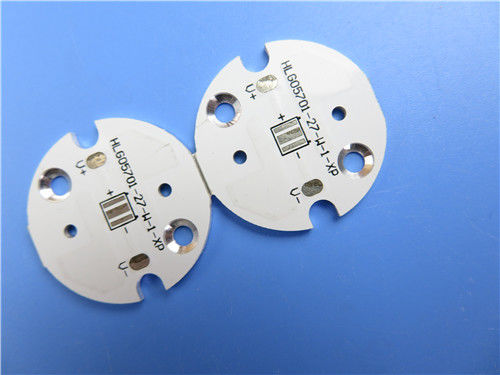

доска PCB плиты СИД 2oz 1.6mm алюминиевая с термальной проводимостью 2W/MK 0

Особенности и преимущества
Замените хрупкий керамический субстрат и получите лучшую механическую стойкость,
Уменьшите рабочую температуру оборудования,
Увеличивайте срок службы продукта,
Дверь DDU к пересылке двери с конкурсной грузя ценой,
Разнообразить грузя метод
Своевременное обслуживание

Применения
Уличный фонарь
Электронный регулятор
Светлая система преобразования
alanced усилитель

доска PCB плиты СИД 2oz 1.6mm алюминиевая с термальной проводимостью 2W/MK 1
