Проводимость PCB ядра металла золота 3W/MK погружения высокая термальная

Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity
Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity Immersion Gold 3W/MK Metal Core PCB High Thermal Conductivity

Большие изображения :  Проводимость PCB ядра металла золота 3W/MK погружения высокая термальная

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-776.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Диэлектрический материал 3W/MK Отсчет слоя: Одиночная сторона
Толщина PCB: 1.6mm ±0.16 Размер PCB: 36 x 36 mm (диаметр 36mm)
Маска припоя: белый Silkscreen: Черный
Медный вес: 2oz Поверхностный финиш: Золото погружения
Высокий свет:

PCB ядра металла золота погружения

,

PCB ядра металла 3W/MK

PCB ядра высокого металла PCB 3W/MK алюминия термальной проводимости с золотом погружения
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)


Общее описание

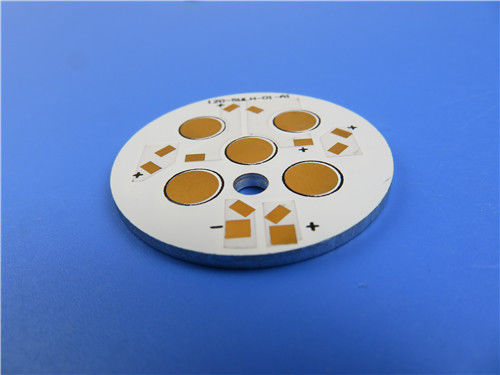

Это тип алюминиевого PCB для применения радиотехнической аппаратуры связи. Однослойная доска MCPCB на 1,6 mm толщиной с проводимостью 3 W/MK термальной. Алюминиевая плита от ITEQ, маски припоя и silkscreen от Taiyo. Она изготовляла согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 доск упакованы отдельно.

Параметр и технические спецификации

РАЗМЕР PCB 36 x 36 mm (диаметр 36mm)
ТИП ДОСКИ PCB IMS
Количество слоев Одиночный, который встали на сторону PCB
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 70um (2oz)
3W/MK диэлектрический материал 75um
Алюминиевые 6061 1.5mm
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 18mil/15mil
Минимальные/максимальные отверстия: 4.0mm
Количество различных отверстий: 1
Количество буровых скважин: 1
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Алюминиевое ядр: 3W / Материал 75um MK диэлектрический
Термальное сопротивление (°C/W) ≤0.45
Пробивное напряжение (VDC) 4000
Окончательная фольга внешняя: 2oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: 1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото Immersin
Припаяйте маску для того чтобы примениться к: ВЕРХНИЙ, минимум 12micron
Цвет маски припоя: Белый
Тип маски припоя: LPSM
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания Черный
Имя или логотип изготовителя: Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ Не покрытый повсеместно в отверстие (NPTH)
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.

Проводимость PCB ядра металла золота 3W/MK погружения высокая термальная 0

Особенности и преимущества

Цепь и управляемая схема силы сочетания из оптимизирования,
Диффузия эффективной жары в дизайне цепи,
Улучшите плотность мощности и надежность прибора,
Подходящий тариф продуктов первой продукции: >95%
UL узнал и RoHS Директивн-уступчивое
Опыт больше чем 18 лет
Высокая технология


Применения
Лампа автомобиля
Радиатор
Электро-механический
Усилитель вход-выхода

Проводимость PCB ядра металла золота 3W/MK погружения высокая термальная 1

Почему выберите нас?
1) фокус на ваших правомочностях ядра: Мы глубоко знали оно полно яростной конкуренции для наших клиентов в рынке. Вы можете сфокусировать на таких важных правомочностях как научные исследования и разработки, продажи и маркетинге основанные на наших профессиональном представлении и умелых обслуживаниях которые превышающ ваше ожидание.

2) Самая современная технология: она рациональна для небольшого и среднего размера клиента для того чтобы жаждать после самого последнего оборудования и изготовляя экспертизы для своего PCBs. партнерствами с PCB Bicheng, вы приобретаете доступ для достижения вашего ожидания с нашими 3 основаниями фабрики со сверх 26 000 квадратными метрами.

3) Сохраните производственные затраты: Цена производства один из узловых пунктов конкурентоспособности продукта наших клиентов. PCB Bicheng стремился уменьшить свои производительные расходы от оборудования для того чтобы ввести, тренировки работника и улучшения технологии для увеличения их доходности. Клиенты удовлетворяются с нашими стоимостями сбережений но без качественной потери.

4) Избегите перебранки: Расстроенное дело когда качественная проблема hassling вы. Проектирование Bicheng предотвращает проблему от происходить в подготовке производства. Вы не получите головную боль с прототипами Bicheng, небольшими заказами и объемом продукции. Наш тариф жалобы клиента чем 1% и будет разрешенные удовлетворительными.

5) Сохраните время: Рынок требует продуктов уточняя быстро. PCB Bicheng всегда работает быстрый и гибкий для сохранения времени продукции от прототипа к стандартной продукции, быстрому обороту или запланированным доставкам.

6) Превосходная команда: Bicheng благонадежный партнер со страстью, дисциплиной, ответственностью и честностью. Мы имеем команду опытных людей продаж и умелых обслуживаний клиента. Не измените вашего поставщика. Если изменение, Bicheng правое одно для вас.
