Одиночный, который встали на сторону PCB водителя мотора PCB субстрата 95x64mm алюминиевый

продукты

PCB ядра металла

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

Одиночный, который встали на сторону PCB водителя мотора PCB субстрата 95x64mm алюминиевый

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-778.V1.0

Основное вещество:

Диэлектрический материал 2W/MK

Отсчет слоя:

Одиночная сторона

Толщина PCB:

1.6mm ±0.16

Размер PCB:

95 x 64mm=1PCS

Маска припоя:

Черный

Silkscreen:

Белый

Медный вес:

Поверхностный финиш:

Паять горячего воздуха

Выделить:

Одиночный

который встали на сторону алюминиевый PCB субстрата

PCB субстрата 95x64mm алюминиевый

Описание продукта

Одиночная, который встали на сторону алюминиевая проводимость MCPCB PCB 2W/MK термальная с HASL для водителя мотора
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

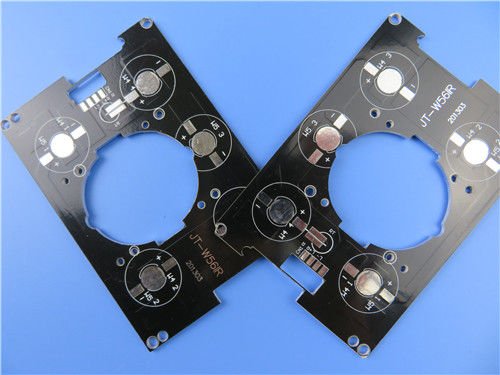

Это тип алюминиевого PCB для применения водителя мотора. Однослойная доска MCPCB на 1,6 mm толщиной с термальной проводимостью 2W/MK. Алюминиевая плита от ITEQ, маски припоя и silkscreen от Taiyo. Она изготовляла согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. 25 доск упакованы отдельно.

Параметр и технические спецификации

РАЗМЕР PCB	95 x 64mm=1PCS
ТИП ДОСКИ	Алюминиевый PCB, PCB IMS
Количество слоев	Одиночный, который встали на сторону PCB
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	НЕТ
STACKUP СЛОЯ	медь ------- 35um (1oz)
	Диэлектрический материал 2W/MK
	Алюминий 5052
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	40 mil /-mil
Минимальные/максимальные отверстия:	2.0 / 4,0 mm
Количество различных отверстий:	2
Количество буровых скважин:	14
Термальное сопротивление (°C/W)	≤0.45
Пробивное напряжение (VDC)	4000
Управление импеданса	нет
МАТЕРИАЛ ДОСКИ
Термальная проводимость	2W/MK диэлектрический материал, MCPCB
Окончательная фольга внешняя:	1oz
Окончательная фольга внутренняя:	0oz
Окончательная высота PCB:	1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Паять горячего воздуха
Припаяйте маску для того чтобы примениться к:	Верхняя часть. минимум 12µm.
Цвет маски припоя:	Черный
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания	Белый
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	нет через
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059" (0.15mm)
Плакировка доски:	0,0030" (0.076mm)
Допуск сверла:	0,002" (0.05mm)
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

Одиночный, который встали на сторону PCB водителя мотора PCB субстрата 95x64mm алюминиевый 0

Особенности и преимущества
Процесс SMT
Эффективное тепловыделение уменьшает рабочую температуру модуля и увеличивает срок службы.
Плотность мощности и надежность улучшили вверх по 10%.
Уменьшите цену оборудования и собрания,
Всесторонние управление оборудования и обслуживание и управление производственным процессом,
1-10 частей предложены для продажи.
Международные утверждения

Применения
Усилитель силы,
Водитель мотора,
Прибор электропитания,
Люминесцентная лампа

Одиночный, который встали на сторону PCB водителя мотора PCB субстрата 95x64mm алюминиевый 1
