Через полировать восковки PCB SMT отверстия 0.12mm Electro

Через полировать восковки PCB SMT отверстия 0.12mm Electro

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-951.V1.0
Основное вещество:
Шимма нержавеющей стали
Размер восковки:
520 x 420 mm =1 PCS
Толщина восковки:
0.12мм
Структура:
Фольги восковки с алюминиевой рамкой
Апертура:
отрезок лазера
Возникновение:
Гравирующ и electro полирующ
Фидуциальная метка:
Через отверстие
Количество открытых пусковых площадок:
1254
Выделить:

Через восковку PCB SMT отверстия

,

восковка PCB SMT 0.12mm

,

восковка припоя PCB 0.12mm

Описание продукта

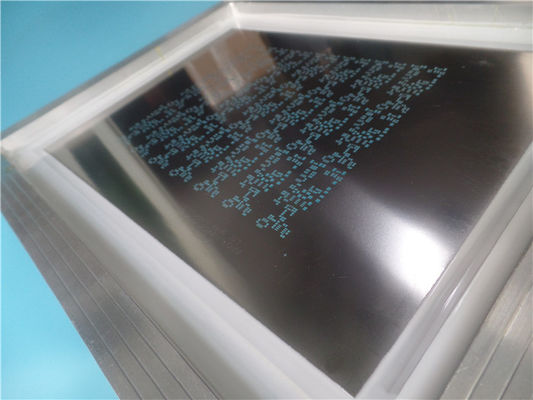

Восковка лазера SMT сделанная фольги нержавеющей стали 0.12mm с рамкой 520 x 420mm алюминиевой
1,1 общее описание
Это тип восковки отрезка SMT лазера построило на фольге нержавеющей стали 0.12mm с 520 mm x 420 размер mm x 20mm. Оно изготовлял согласно с IPC 7525A используя поставленные данные по Gerber, зону скребка размещая в центре. Метки Fiducal через отверстия, который нужно одеть для машины SMT. Она паковала с коробкой KK (трудной картой) и обычно 2 восковки упакованы для пересылки.
1,2 особенности и преимущества
Архив данных использован сразу для произведения и для уменьшения частоты повторения ошибок;
Точность открытой вакансии шаблона SMT очень высока: вся отростчатая ошибка μ m ≤ ±4;
Отверстие шаблона SMT имеет геометрическую диаграмму, которая выгодна к печатанию и формировать затира олова;
Быстрая и своевременная доставка;
Большее обслуживание клиента;
Разнообразить грузя метод;
Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов;
Через полировать восковки PCB SMT отверстия 0.12mm Electro 0Через полировать восковки PCB SMT отверстия 0.12mm Electro 1Через полировать восковки PCB SMT отверстия 0.12mm Electro 2
1,3 применения
Пакет SMD как PLCC, QFP, 0402,0201, BGA, обломок сальто.
Через полировать восковки PCB SMT отверстия 0.12mm Electro 3Через полировать восковки PCB SMT отверстия 0.12mm Electro 4
1,4 параметр и технические спецификации
Размер: 520 x 420 mm =1 PCS
Структура Фольги восковки с алюминиевой рамкой
Основное вещество Шимма нержавеющей стали
Толщина фольги 0.12mm
Установленная апертура Отрезок лазера
Возникновение Гравирующ и electro полирующ
Фидуциальная метка Через отверстие
Область уверенного радиоприема: Всемирно
Количество открытых пусковых площадок: 1254
Преимущества: a) Размер высокой точности; форма b) хорошая на окне; стена отверстия c) более ровна.
Применение: CSP, BGA, пакет 0.5mm QFP etc.
Через полировать восковки PCB SMT отверстия 0.12mm Electro 5
1,5 отверстия отверстия конструируют для восковки SMT
Компонентный тип Тангаж Паяя ширина Паяя длина Раскрывая ширина Раскрывая длина Толщина шиммы
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Обломок сальто 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Обломок сальто 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm
Через полировать восковки PCB SMT отверстия 0.12mm Electro 6
Через полировать восковки PCB SMT отверстия 0.12mm Electro 7
