Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой

Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой
Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой

Большие изображения :  Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-952.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
контакт

Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой

описание
Основное вещество: Шимма нержавеющей стали Размер восковки: 520 x 420 mm =1 PCS
Толщина фольги: 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm Возникновение: Гравирующ и electro полирующ
Выделить:

ISO9001 восковка PCB SMT

,

Лазер отрезал восковку PCB SMT

,

Лазер PCB отрезал восковку SMT

Припой PCB наклеивает шимму нержавеющей стали восковки 0.15mm шиммы восковки отрезка лазера SMT алюминиевую обрамленную
1,1 общее описание

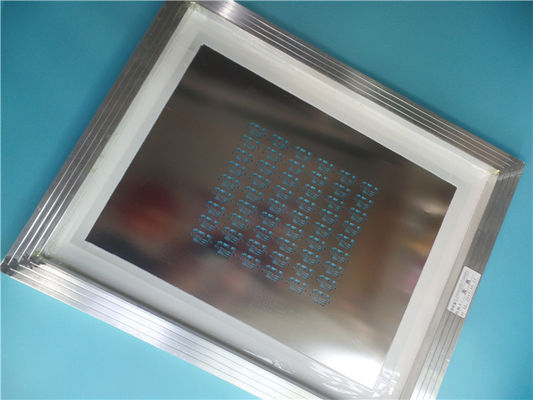

Это тип восковки отрезка SMT лазера построило на фольге нержавеющей стали 0.15mm с алюминиевой рамкой 520 mm x 420 размер mm x 20mm. Оно изготовлял согласно с IPC 7525A используя поставленные данные по Gerber, зону скребка размещая в центре. Метки Fiducal через отверстия, который нужно одеть для машины SMT. Она паковала с коробкой KK (трудной картой) и обычно 2 восковки упакованы для пересылки.
1,2 особенности и преимущества
Архив данных использован сразу для произведения и для уменьшения частоты повторения ошибок;
Точность открытой вакансии шаблона SMT очень высока: вся отростчатая ошибка μ m ≤ ±4;
Отверстие шаблона SMT имеет геометрическую диаграмму, которая выгодна к печатанию и формировать затира олова;
Быстрая проверка CADCAM и свободная цитата PCB;
Деньг-сбережения, Беспокойств-сбережения и Работ-сбережения;
Заказ небольшого количества принят;
Больше чем 15 лет опыта;
Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой 0Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой 1Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой 2
1,3 применения
Пакет SMD как PLCC, QFP, 0402,0201, BGA, обломок сальто.
Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой 3Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой 4Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой 5
1,4 параметр и технические спецификации
Размер: 520 x 420 mm =1 PCS
Структура Фольги восковки с алюминиевой рамкой
Основное вещество Шимма нержавеющей стали
Толщина фольги 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Установленная апертура Отрезок лазера
Возникновение Гравирующ и electro полирующ
Фидуциальная метка Через отверстие
Область уверенного радиоприема: Всемирно
Количество открытых пусковых площадок: 1350
Преимущества: a) Размер высокой точности; форма b) хорошая на окне; стена отверстия c) более ровна.
Применение: CSP, BGA, пакет 0.5mm QFP etc.
1,5 отверстия отверстия конструируют для восковки SMT
Компонентный тип Тангаж Паяя ширина Паяя длина Раскрывая ширина Раскрывая длина Толщина шиммы
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Обломок сальто 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Обломок сальто 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой 6Лазер отрезал фольгу нержавеющей стали восковки 0.15mm PCB SMT с алюминиевой рамкой 7
