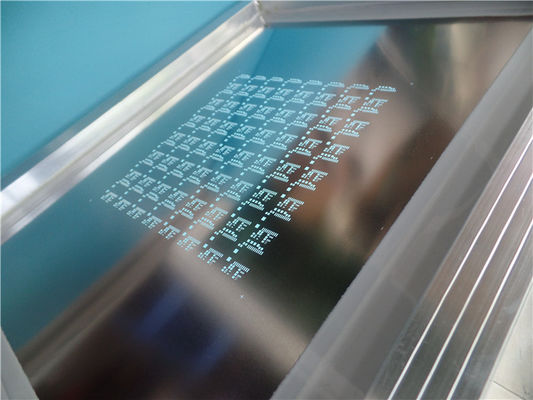

Шимма 100% нержавеющей стали отрезка лазера восковки PCB SMT высокой точности 4um

Шимма 100% нержавеющей стали отрезка лазера восковки PCB SMT высокой точности 4um

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-953.V1.0
Основное вещество:
Шимма нержавеющей стали
Размер восковки:
520 x 420 mm =1 PCS
Толщина фольги:
0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Возникновение:
Гравирующ и electro полирующ
Выделить:

4um восковка PCB SMT

,

Восковка PCB SMT высокой точности

,

Лазер отрезал восковку SMT

Описание продукта

Лазер восковки платы с печатным монтажом SMT отрезал шимму нержавеющей стали для пакета CSP
1,1 общее описание
Это тип восковки SMT (отрезка 100% лазера) построенный на фольге нержавеющей стали 0.12mm с алюминиевой рамкой 420 mm x 520 размер mm x 20mm. Оно изготовлял согласно с IPC 7525A используя поставленные данные по Gerber, зону скребка размещая в центре. Метки Fiducal через отверстия, который нужно одеть для машины SMT. Она паковала с коробкой KK (трудной картой) и обычно 2 восковки упакованы для пересылки.
1,2 особенности и преимущества
Архив данных использован сразу для произведения и для уменьшения частоты повторения ошибок;
Точность открытой вакансии шаблона SMT очень высока: вся отростчатая ошибка μ m ≤ ±4;
Отверстие шаблона SMT имеет геометрическую диаграмму, которая выгодна к печатанию и формировать затира олова;
Быстрый прототип оборота;
Дверь к обслуживанию пересылки двери;
Доставка в срок: >98%
Тариф жалобы клиента: <1>
свободное от Перебранка, взаимнооднозначное послепродажное обслуживание;
Больше чем 15 лет опыта;
Шимма 100% нержавеющей стали отрезка лазера восковки PCB SMT высокой точности 4um 0Шимма 100% нержавеющей стали отрезка лазера восковки PCB SMT высокой точности 4um 1Шимма 100% нержавеющей стали отрезка лазера восковки PCB SMT высокой точности 4um 2
1,3 применения
Пакет SMD как PLCC, QFP, 0402,0201, BGA, обломок сальто.
1,4 параметр и технические спецификации
Размер: 520 x 420 mm =1 PCS
Структура Фольги восковки с алюминиевой рамкой
Основное вещество Шимма нержавеющей стали
Толщина фольги 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Установленная апертура Отрезок лазера
Возникновение Гравирующ и electro полирующ
Фидуциальная метка Через отверстие
Область уверенного радиоприема: Всемирно
Количество открытых пусковых площадок: 1620
Преимущества: a) Размер высокой точности; форма b) хорошая на окне; стена отверстия c) более ровна.
Применение: CSP, BGA, пакет 0.5mm QFP etc.
Шимма 100% нержавеющей стали отрезка лазера восковки PCB SMT высокой точности 4um 3Шимма 100% нержавеющей стали отрезка лазера восковки PCB SMT высокой точности 4um 4Шимма 100% нержавеющей стали отрезка лазера восковки PCB SMT высокой точности 4um 5
1,5 отверстия отверстия конструируют для восковки SMT
Компонентный тип Тангаж Паяя ширина Паяя длина Раскрывая ширина Раскрывая длина Толщина шиммы
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Обломок сальто 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Обломок сальто 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

Шимма 100% нержавеющей стали отрезка лазера восковки PCB SMT высокой точности 4um 6Шимма 100% нержавеющей стали отрезка лазера восковки PCB SMT высокой точности 4um 7
