шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA

шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA
шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA

Большие изображения :  шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-954.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
контакт

шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA

описание
Базовый материал: Шимма нержавеющей стали Размер трафарета: 520 х 420 мм = 1 шт.
Толщина фольга: 0,05 мм, 0,06 мм, 0,08 мм, 0,1 мм, 0,12 мм, 0,15 мм, 0,18 мм, 0,2 мм Появление: Гравировка и электрополировка
Выделить:

SS заклинивают восковку SMT

,

Восковка пакета SMT BGA

,

Собрание PCB восковки шиммы SS



Лазерная резка трафарета SMT с прокладкой из нержавеющей стали толщиной 0,1 мм для корпуса BGA


1.1 Общее описание

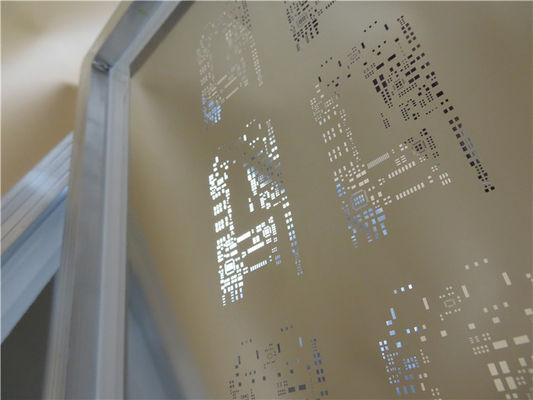

Это тип трафарета SMT (100% лазерная резка), изготовленного из фольги из нержавеющей стали толщиной 0,10 мм с алюминиевой рамкой размером 520 x 420 x 20 мм. Он изготовлен в соответствии с IPC 7525A с использованием предоставленных данных Gerber, область ракеля расположена в центре. Фидукальные метки представляют собой полутравленный вмятинный костюм для машины SMT. Он упакован в картонную коробку КК (жесткая карта) и обычно при отправке упаковываются 2 трафарета.

1.2 Особенности и преимущества
Файл данных используется непосредственно для создания и снижения частоты ошибок;
Точность открытия шаблона SMT очень высока: общая погрешность процесса составляет ≤ ± 4 мкм;
Отверстие шаблона SMT имеет геометрическую фигуру, что удобно для печати и формирования оловянной пасты;
Строгий контроль и мониторинг незавершенного производства, а также рабочие инструкции;
Доставка вовремя. Более 99% своевременной доставки;
Уровень жалоб клиентов: <1%
Быстрая проверка CADCAM и бесплатное предложение;
Опыт работы более 15 лет;

шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA 0шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA 1шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA 2
шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA 3

1.3 Приложения
Пакет SMD, такой как PLCC,QFP,0402,0201,BGA,Flip Chip.

1.4 Параметры и паспорт
Измерение: 520 х 420 мм = 1 шт.
Структура Трафаретная пленка с алюминиевой рамкой
Базовый материал Прокладка из нержавеющей стали
Толщина фольги 0,05 мм, 0,06 мм, 0,08 мм, 0,1 мм, 0,12 мм, 0,15 мм, 0,18 мм, 0,2 мм
Диафрагма настроена Лазерная резка
Появление Гравировка и электрополировка
Фидуциальная отметка Сквозное отверстие
Зона обслуживания: По всему миру
Количество открытых колодок: 1556 г.
Преимущества: а) Высокая точность размеров; б) Хорошая форма на окне; в) Стенка отверстия более гладкая.
Приложение: Пакет CSP, BGA, QFP 0,5 мм и т. д.

шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA 4шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA 5

1.5 Конструкция отверстий для трафарета SMT
Тип компонента Подача Ширина пайки Длина пайки Ширина открытия Длина открытия Толщина прокладки
ПЛКК 1,27 мм 0,65 мм 2,00 мм 0,60 мм 1,95 мм 0,15-0,25 мм
КФП 0,635 мм 0,35 мм 1,50 мм 0,32 мм 1,45 мм 0,15-0,18 мм
КФП 0,50 мм 0,254-0,33 мм 1,25 мм 0,22-0,25 мм 1,20 мм 0,12-0,15 мм
КФП 0,40 мм 0,25 мм 1,25 мм 0,20 мм 1,20 мм 0,10-0,12 мм
КФП 0,30 мм 0,20 мм 1,00 мм 0,15 мм 0,95 мм 0,07-0,12 мм
0402   0,50 мм 0,65 мм 0,45 мм 0,60 мм 0,12-0,15 мм
0201   0,25 мм 0,40 мм 0,23 мм 0,35 мм 0,07-0,12 мм
БГА 1,27 мм 0,80 мм   0,75 мм 0,75 мм 0,15-0,20 мм
БГА 1,00 мм 0,38 мм   0,35 мм 0,35 мм 0,10-0,12 мм
БГА 0,50 мм 0,30 мм   0,28 мм 0,28 мм 0,07-0,12 мм
Флип-чип 0,25 мм 0,12 мм 0,12 мм 0,12 мм 0,12 мм 0,08-0,10 мм
Флип-чип 0,20 мм 0,10 мм 0,10 мм 0,10 мм 0,10 мм 0,05-0,10 мм



шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA 6шимма SMT нержавеющей стали 0.1mm трафаретит собрание PCB для пакета BGA 7
