PCB SMT высокой точности трафаретит гравировать восковку припоя отрезка лазера

PCB SMT высокой точности трафаретит гравировать восковку припоя отрезка лазера

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-960.V1.0
Основное вещество:
Шимма нержавеющей стали
Размер восковки:
520 x 420 mm =1 PCS
Толщина фольги:
0.12мм
Возникновение:
Гравирующ и electro полирующ
Выделить:

Восковка PCB SMT высокой точности

,

Гравировать восковку PCB SMT

,

Лазер высокой точности отрезал восковку припоя

Описание продукта

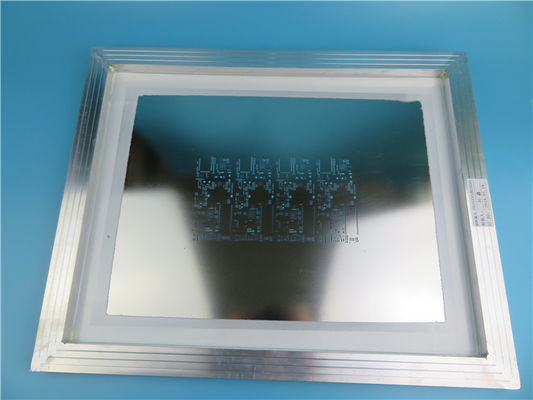

Восковка лазера SMT построенная на 520 x 420mm с алюминиевой славой
1,1 общее описание
Это тип восковки отрезка SMT лазера построило на фольге нержавеющей стали 0.12mm с 420 mm x 520 размер mm x 20mm. Оно изготовлял согласно с IPC 7525A используя поставленные данные по Gerber, зону скребка размещая в центре. 4 стороны fiducal меток через отверстия, который нужно одеть для машины SMT. Она паковала с коробкой KK (трудной картой) и обычно 2 восковки упакованы для пересылки.
1,2 особенности и преимущества
Архив данных использован сразу для произведения и для уменьшения частоты повторения ошибок;
Точность открытой вакансии шаблона SMT очень высока: вся отростчатая ошибка μ m ≤ ±4;
Отверстие шаблона SMT имеет геометрическую диаграмму, которая выгодна к печатанию и формировать затира олова;
ISO9000 аттестовало изготовляя фабрику;
12 часа цитаты;
Быстрое время выполнения: 1-2 дней;
Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов;
PCB SMT высокой точности трафаретит гравировать восковку припоя отрезка лазера 0PCB SMT высокой точности трафаретит гравировать восковку припоя отрезка лазера 1PCB SMT высокой точности трафаретит гравировать восковку припоя отрезка лазера 2PCB SMT высокой точности трафаретит гравировать восковку припоя отрезка лазера 3
1,3 применение
Пакет SMD как PLCC, QFP, 0402,0201, BGA, обломок сальто.
1,4 параметр и технические спецификации
Размер: 520 x 420 mm =1 PCS
Структура Фольги восковки с алюминиевой рамкой
Основное вещество Шимма нержавеющей стали
Толщина фольги 0.12mm
Установленная апертура Отрезок лазера
Возникновение Гравирующ и electro полирующ
Фидуциальная метка Через отверстие
Область уверенного радиоприема: Всемирно
Количество открытых пусковых площадок: 1021
Преимущества: a) Размер высокой точности; форма b) хорошая на окне; стена отверстия c) более ровна.
Применение: CSP, BGA, пакет 0.5mm QFP etc.
1,5 отверстия отверстия конструируют для восковки
Компонентный тип Тангаж Паяя ширина Паяя длина Раскрывая ширина Раскрывая длина Толщина шиммы
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Обломок сальто 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Обломок сальто 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

PCB SMT высокой точности трафаретит гравировать восковку припоя отрезка лазера 4PCB SMT высокой точности трафаретит гравировать восковку припоя отрезка лазера 5PCB SMT высокой точности трафаретит гравировать восковку припоя отрезка лазера 6PCB SMT высокой точности трафаретит гравировать восковку припоя отрезка лазера 7
