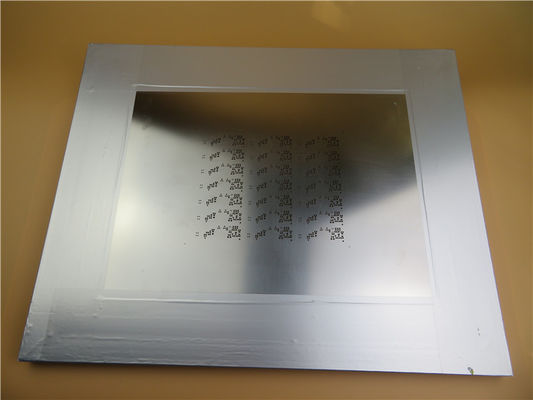

Алюминий обрамил 520x420mm лазер отрезал восковку SMT для PLCC QFP 0402

продукты

PCB ядра металла

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

Алюминий обрамил 520x420mm лазер отрезал восковку SMT для PLCC QFP 0402

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-961.V1.0

Основное вещество:

Шимма нержавеющей стали

Размер восковки:

520 x 420 mm =1 PCS

Толщина фольги:

0.12мм

Возникновение:

Гравирующ и electro полирующ

Выделить:

Алюминиевый обрамленный лазер отрезал восковку SMT

лазер 520x420mm отрезал восковку SMT

восковка 520x420mm SMT

Описание продукта

Восковка восковки лазера алюминиевая обрамленная построенная на 520 x 420mm с фольгой нержавеющей стали 0.12mm

1,1 общее описание

Это тип восковки отрезка SMT лазера построило на фольге нержавеющей стали 0.12mm с 420 mm x 520 размер mm x 20mm. Оно изготовлял согласно с IPC 7525A используя поставленные данные по Gerber, зону скребка размещая в центре. 4 стороны fiducal меток через отверстия, который нужно одеть для машины SMT. Она паковала с коробкой KK (трудной картой) и обычно 2 восковки упакованы для пересылки.

1,2 особенности и преимущества

Архив данных использован сразу для произведения и для уменьшения частоты повторения ошибок;

Точность открытой вакансии шаблона SMT очень высока: вся отростчатая ошибка μ m ≤ ±4;

Отверстие шаблона SMT имеет геометрическую диаграмму, которая выгодна к печатанию и формировать затира олова;

ISO9000 аттестовало изготовляя фабрику;

12 часа цитаты;

Быстрое время выполнения: 1-2 дней;

Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов;

1,3 применение

Пакет SMD как PLCC, QFP, 0402,0201, BGA, обломок сальто.

1,4 параметр и технические спецификации

Размер:	520 x 420 mm =1 PCS
Структура	Фольги восковки с алюминиевой рамкой
Основное вещество	Шимма нержавеющей стали
Толщина фольги	0.12mm
Установленная апертура	Отрезок лазера
Возникновение	Гравирующ и electro полирующ
Фидуциальная метка	Через отверстие
Область уверенного радиоприема:	Всемирно
Количество открытых пусковых площадок:	761
Преимущества:	a) Размер высокой точности; форма b) хорошая на окне; стена отверстия c) более ровна.
Применение:	CSP, BGA, пакет 0.5mm QFP etc.

1,5 отверстия отверстия конструируют для восковки

Компонентный тип	Тангаж	Паяя ширина	Паяя длина	Раскрывая ширина	Раскрывая длина	Толщина шиммы
PLCC	1.27mm	0.65mm	2.00mm	0.60mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.20mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.20mm	1.20mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.60mm	0.12-0.15mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm	0.75mm	0.15-0.20mm
BGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
BGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Обломок сальто	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Обломок сальто	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
