PCB отрезка DIY лазера трафаретит фольги восковки 598X598mm с алюминиевой рамкой

PCB отрезка DIY лазера трафаретит фольги восковки 598X598mm с алюминиевой рамкой

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-962.V1.0
Основное вещество:
Шимма нержавеющей стали
Размер трафарета:
598 x 598 mm =1 PCS
Толщина фольги:
0.12mm
Возникновение:
Гравировка и электрополировка
Выделить:

Лазер отрезал восковку PCB DIY

,

восковка PCB 598X598mm DIY

Описание продукта

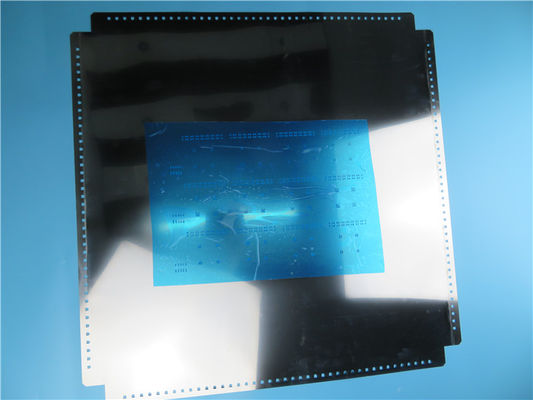

Лазер трафаретит 598 x 598 mm построенный на фольге нержавеющей стали 0.12mm для использования SMT.

1,1 общее описание
Это тип восковки отрезка SMT лазера построило на фольге нержавеющей стали 0.12mm с 598 mm x длину и ширину 598 mm. Оно изготовлял согласно с IPC 7525A используя поставленные данные по Gerber, зону скребка размещая в центре. 4 стороны краев через отверстия, который нужно одеть для машины SMT. Она паковала с коробкой KK (трудной картой) и обычно 2 восковки упакованы для пересылки.

PCB отрезка DIY лазера трафаретит фольги восковки 598X598mm с алюминиевой рамкой 0PCB отрезка DIY лазера трафаретит фольги восковки 598X598mm с алюминиевой рамкой 1PCB отрезка DIY лазера трафаретит фольги восковки 598X598mm с алюминиевой рамкой 2

1,2 особенности и преимущества
Архив данных использован сразу для произведения и для уменьшения частоты повторения ошибок;
Точность открытой вакансии шаблона SMT очень высока: вся отростчатая ошибка μ m ≤ ±4;
Отверстие шаблона SMT имеет геометрическую диаграмму, которая выгодна к печатанию и формировать затира олова;
ISO9000 аттестовало изготовляя фабрику;
12 часа цитаты;
Быстрое время выполнения: 1-2 дней;
Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов;

1,3 применение
Пакет SMD как PLCC, QFP, 0402,0201, BGA, обломок сальто.

PCB отрезка DIY лазера трафаретит фольги восковки 598X598mm с алюминиевой рамкой 3PCB отрезка DIY лазера трафаретит фольги восковки 598X598mm с алюминиевой рамкой 4

1,4 параметр и технические спецификации
Размер: 598 x 598 mm =1 PCS
Структура Фольги восковки с алюминиевой рамкой
Основное вещество Шимма нержавеющей стали
Толщина фольги 0.12mm
Установленная апертура Отрезок лазера
Возникновение Гравирующ и electro полирующ
Фидуциальная метка Через отверстие
Область уверенного радиоприема: Всемирно
Количество открытых пусковых площадок: 166
Преимущества: a) Размер высокой точности; форма b) хорошая на окне; стена отверстия c) более ровна.
Применение: CSP, BGA, пакет 0.5mm QFP etc.

1,5 отверстия отверстия конструируют для восковки
Компонентный тип Тангаж Паяя ширина Паяя длина Раскрывая ширина Раскрывая длина Толщина шиммы
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402   0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201   0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm   0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm   0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm   0.28mm 0.28mm 0.07-0.12mm
Обломок сальто 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Обломок сальто 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm



PCB отрезка DIY лазера трафаретит фольги восковки 598X598mm с алюминиевой рамкой 5PCB отрезка DIY лазера трафаретит фольги восковки 598X598mm с алюминиевой рамкой 6
