Многослойные жесткие гибкие печатные платы Tg170 FR-4 и полимид

Что такое жестко-гибкий ПКБ?
Жёстко-гибкие печатные платы (Rigid-Flex PCB) - это тип печатных плат, который сочетает в себе характеристики как жёстких, так и гибких печатных платок.Он состоит из гибкой платы, которая интегрирована с одной или более жесткими платами.Гибкая часть ПХБ состоит из тонкого, гибкого материала-субстрата, такого как полиамид, который может изгибаться и изгибаться, чтобы поместиться в тесные пространства или соответствовать сложным формам.

Жесткая часть печатного листа состоит из более традиционного материала платы, такого как FR-4 или металлическое ядро,обеспечивающий необходимую поддержку и стабильность для компонентов, которые не могут быть установлены непосредственно на гибкой подложке.

Жёстко-гибкие печатные платы обычно используются в приложениях, требующих гибкости и долговечности, таких как аэрокосмическая промышленность, медицинские устройства и потребительская электроника.Они могут уменьшить количество пространства, необходимого для платы и повысить надежность, устраняя необходимость в разъемах и кабелях.

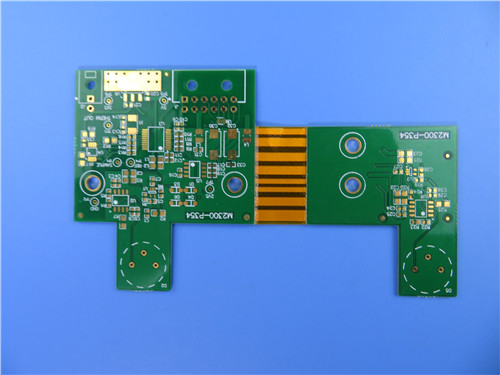

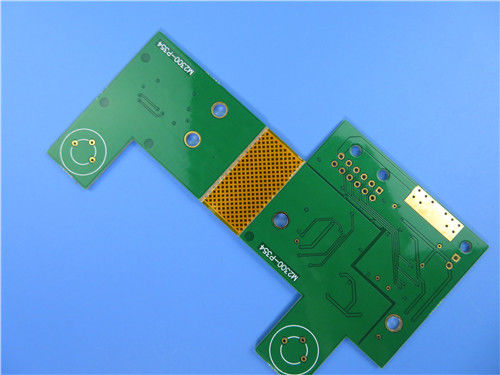

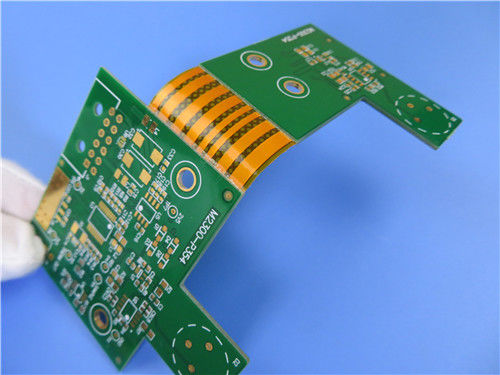

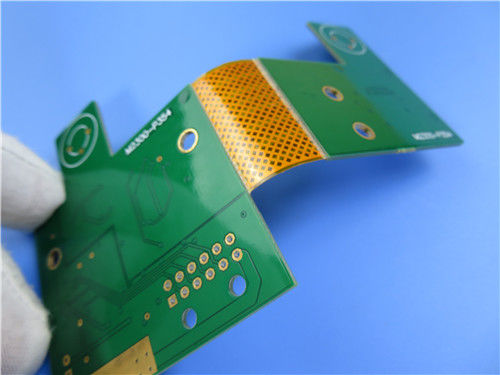

Пример из Биченга
ПХБ состоит из материала Tg170 FR-4 и полиамида с процессом без свинца, что делает его экологически чистым и подходящим для различных применений.что делает его идеальным для применения, требующего широкого диапазона температур работы.

Конфигурация сборки ПКБ представляет собой 4-слойный жестко-гибкий ПКБ с готовой медью 35um, диэлектриком FR-4 Tg170 и полиамидным ядром без клея.Набор был оптимизирован, чтобы обеспечить оптимальное качество сигнала и уменьшить шум и перекрестный разговор между компонентамиИспользование полиамида в ядре ПХБ обеспечивает гибкость, что делает его подходящим для применений, требующих изгиба или изгиба.

Детали конструкции печатного листа были тщательно отобраны для обеспечения оптимальной производительности и надежности.Минимальный пробег - 7/8 миллиметра.Толщина готовой доски составляет 1,5 мм для жесткой части и 0,25 мм для гибкой части.что делает его подходящим для приложений, требующих как жесткости, так и гибкости. готовый вес Cu составляет 1 унцию (1,4 миллиметра) для всех слоев, и толщина покрытия через 1 миллиметр.

Поверхностная отделка ПКБ ENIG (неэлектробезобразный никель и погружение золота), обеспечивая отличную сварную способность и плоскую поверхность для монтажа компонентов.ПКБ прошел 100% электрическое тестирование для обеспечения его качества и надежности.

Для этого проекта не требуется сопоставление импеданс, с толерантностью +/- 10%. PCB имеет в общей сложности 66 компонентов и 152 подложки, с 18 сквозь отверстия подложки, 64 верхних SMT подложки и 70 нижних SMT подложки.Есть 87 путей и 26 сетей.Для верхней стороны поставляется панелизированный штемпель сварной пасты, а на полосках инструментов - три фидуциальных знака.

Тип рисунка, поставляемого для этой печати, Gerber RS-274-X.

В заключение, твердопластчатые печатные платы, представленные в этой статье, предлагают высокопроизводительное решение для современной электроники.Использование материала Tg170 FR-4 и полиамида с бессвинцовым процессом и температурным диапазоном от -40°C до +85°C обеспечивает оптимальную производительность и экологичностьЕго конфигурация и конструкция тщательно подбираются для обеспечения оптимального качества сигнала, снижения шума и перекрестного разговора, а также обеспечения жесткости и гибкости.ПКБ прошел 100% электрическое тестирование для обеспечения его качества и надежности.
