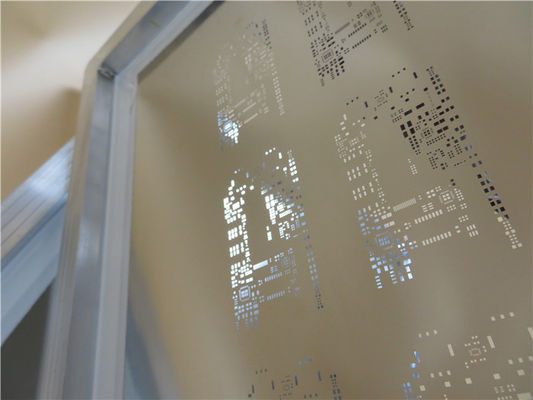

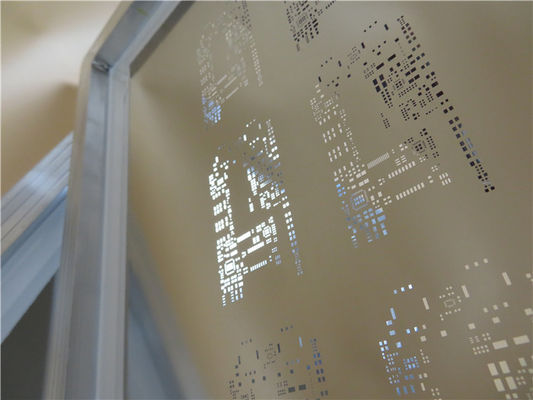

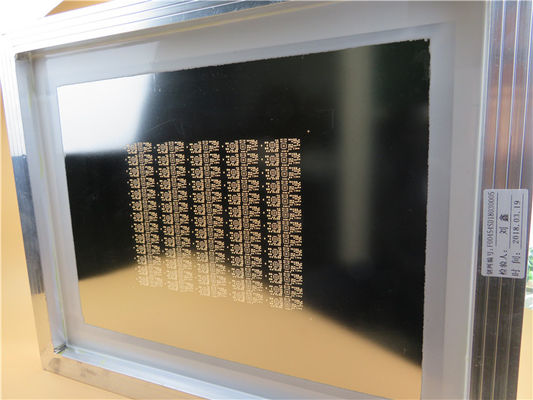

Многофункциональная лазерная резьба СМТ штанцевка 0,12 мм фольга для лазерной резки профиля 584 мм х 584 мм 23 "х 23

Представляя высококачественную СМТ штанцу, это надежный и незаменимый инструмент, предназначенный для сборки электронных платок.С его точными лазерными отверстиями и прочной конструкцией из нержавеющей стали, наша штенцель SMT обеспечивает точное и эффективное отложение пасты сварки на пластинки PCB, что облегчает бесшовное размещение компонентов поверхности.Давайте рассмотрим особенности и преимущества нашей SMT штенцель в деталях.

Особенности, которые отличают наши стенцилы SMT:

1Конструкция с точностью лазерной резки:
Наша СМТ-шаблоны тщательно изготовлены с использованием новейших технологий лазерной резки.обеспечение точных и точных отверстий для оптимального применения пасты для сварки.

2. Многогранные варианты размеров:
Выбирайте из диапазона толщины фольги из нержавеющей стали, от 0,05 мм до 0,4 мм, чтобы соответствовать вашим конкретным требованиям.Наши шаблоны доступны в размерах от 300 мм х 300 мм до 736 мм х 736 мм, что позволяет совместимость с различными размерами ПКБ.

3Соответствие стандартам МПК:
Мы придерживаемся стандарта IPC 7525A для изготовления наших марок SMT. Когда мы получаем данные Gerber, мы тщательно изготавливаем марок, чтобы соответствовать самым высоким отраслевым стандартам,обеспечение надежности и согласованности.

4Удобные доверительные марки:
Наши штемпели SMT имеют полувырезанные фидуциальные знаки на обратной стороне, что делает их совместимыми с машинами SMT и облегчает точное выравнивание во время сборки.

5Безопасная упаковка:
Для удобства доставки наши шаблоны тщательно упаковываются в картонные коробки KK (жесткая карточка).

Варианты размера алюминиевой рамы:

Выбор размера алюминиевой рамы зависит от вашей печатной машины.
- Полностью автоматические печатные машины: 736×736мм, 584×584мм, 550×650мм и 550×600мм.
- Полуавтоматические печатные машины: 370 мм × 470 мм и 420 мм × 520 мм.

Подробная информация о конструкции нашей СМТ штанши:

- Размеры рамы: 584 мм х 584 мм (23" х 23")
- Размеры диафрагмы: 0201, 0402, 0603
- Толщина фольги из нержавеющей стали: 0,12 мм
- Дизайн домашней таблички
- Профиль: лазерная резьба
- 0603 подкладки уменьшаются на 10%
- Доверенный знак: наполовину выгравированный на задней стороне

Статистические данные:

- Компоненты: 78
- Всего подкладки: 156
- 0201 Пады: 48
- 0402 Пады: 52
- 0603 Пады: 56
- Дизайн домашней таблички: 26

Изображения и стандарты качества:

Эта штенцель SMT совместима с файлами изображений Gerber RS-274-X, обеспечивая бесшовную интеграцию в ваш производственный процесс.гарантирование надежной и постоянной производительности штемпеля.

Доступность по всему миру:

Стенсил SMT доступен для покупки во всем мире, что позволяет инженерам и производителям из всех регионов извлекать выгоду из его исключительного качества и производительности.

Типичные применения:

Стенсил SMT подходит для широкого спектра пакетов SMD, включая PLCC, QFP, SOP, SOJ, SOT23, SOT89, SOT143, SOT252, BGA, QFN и Flip Chip.Наш штенцель поможет вам достичь точного применения пасты для сварки и упростить процесс сборки.

Улучшите свой процесс сборки ПКБ с помощью нашей SMT Стенциль:

Ощутите точность и удобство нашей высококачественной СМТ-шаблоны. и совместимость с различными размерами,наша штенцель является идеальным выбором для достижения надежного и эффективного применения пасты для сварки.
