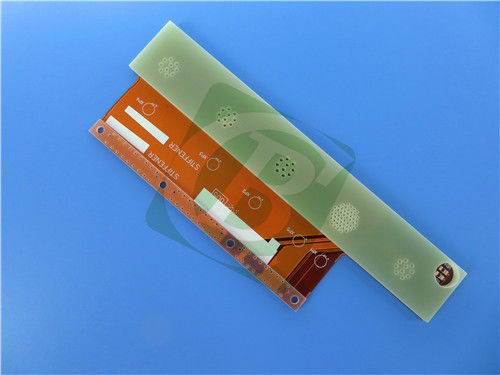

2-слойный 0,22 мм гибкий ПКБ с FR-4 Стиффером 2OZ Медь

Гибкие печатные платы (ПКБ) произвели революцию в электронной промышленности, предоставляя необходимые решения для компактных и легких конструкций.спецификации, и применения двустороннего гибкого ПХБ из полимида, подчеркивая его преимущества и потенциальное использование.

Толщина и конфигурация слоя

Толщина гибкости составляет 0,22 мм, с различными толщинами в зависимости от используемого жесткого вещества:

- Флекс + ПИ Упроститель: 0,3 мм

- Флекс + FR4 Стиффер: 1,34 мм

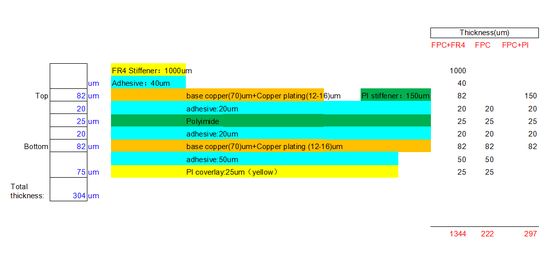

ПХБ-накопление

Складывание этой гибкой двухслойной ПКБ состоит из:

- Медный слой 1: 70 мкм

- Клейкое полиамидное ядро: 25 мкм (1 мл)

- Медный слой 2: 70 мкм

Эта конфигурация сочетает в себе гибкость с структурной целостностью, что делает ее подходящей для различных применений.

Особенности полимида-клея

Клейкий полимид, используемый в этом ПХБ, обладает несколькими выгодными свойствами:

- Без галогена и в соответствии с директивой ЕС RoHS, без опасных материалов, таких как Pb, Hg, Cd, Cr6+, PBB и PBDE.

- Возгораемость UL94 V-0.

- Исключительная гибкость и термостойкость.

- Устойчивость измерений со скоростью поглощения влаги 1,37-1,46%.

- диэлектрическая постоянная в диапазоне от 3,31 до 3,34 при 10 ГГц, имеющая решающее значение для высокочастотных применений.

- Химическая устойчивость 85% и коэффициент рассеивания 0,0188-0,0191 при 10 ГГц.

Испытания и стандарты качества

Для обеспечения надежности перед отгрузкой проводится 100%-ное электрическое испытание, соответствующее стандартам качества IPC-класса-2.Этот строгий процесс испытаний гарантирует, что каждый агрегат соответствует необходимым критериям производительности.

Типичные применения

Гибкие ПХБ широко используются в различных отраслях промышленности, в том числе:

- Компьютеры.

- Мобильные телефоны

- Цифровые камеры

- Видеорегистраторы

- Автомобили

- Офисное автоматическое оборудование

Эти приложения выигрывают от легкого и настраиваемого характера гибких печатных плат, что облегчает разработку передовых конструкций, отвечающих современным требованиям к электронике.

Заключение

Эта гибкая печатная пластина, изготовленная из высококачественных полиамидных материалов, является примером прогресса в технологии печатных пластин.и универсальные приложения делают его незаменимым компонентом современных электронных устройств.Благодаря глобальной доступности, этот PCB способен удовлетворить потребности новаторов в различных секторах.
