F4BTMS220 RF Ламинат, покрытый медью

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

F4BTMS220

Толщина ламината:

0,09 мм 0,127 мм 0,254 мм 0,508 мм 0,635 мм 0,762 мм 0,787 мм 1,016 мм 1,27 мм 1,5 мм 1,524 мм 1,575

Размер ламината:

18 "X12" (457X305 мм); 18 "X24" (457X610 мм); 24 "X36" (610X920 мм)

Медная масса:

0,5 унции (0,018 мм) 1 унция (0,035 мм)

Выделить:

Ламинат

покрытый медью

F4BTMS220 ламинат из меди

Описание продукта

Серия F4BTMS представляет собой усовершенствованную версию серии F4BTM. Используя базовую конструкцию своего предшественника, она включает в себя ключевые технологические достижения как в области состава материалов, так и в производственных процессах. Материал наполнен высокой концентрацией керамики и армирован ультратонкой, ультрамелкой стеклотканью — оптимизациями, которые обеспечивают существенные улучшения общей производительности и расширенный диапазон диэлектрической проницаемости. В результате он квалифицируется как материал аэрокосмического класса с высокой надежностью, способный напрямую заменить сопоставимые зарубежные аналоги.

Синергетическое сочетание минимального ультратонкого/ультрамелкого армирования стеклотканью и высоконагруженных, равномерно распределенных специальных нанокерамик, смешанных с политетрафторэтиленовой (PTFE) смолой, эффективно смягчает эффект стекловолокна при передаче электромагнитных волн и снижает диэлектрические потери. Помимо этих преимуществ, материал демонстрирует повышенную стабильность размеров, сниженную анизотропию по осям X/Y/Z, повышенные рабочие частотные возможности, улучшенную диэлектрическую прочность и повышенную теплопроводность. Он также обладает отличным низким коэффициентом теплового расширения (CTE) и стабильными диэлектрическими свойствами в широком диапазоне температур.

Стандартно оснащенный низкопрофильной медной фольгой RTF, F4BTMS220 минимизирует потери проводника, обеспечивая исключительную прочность на отрыв. Он совместим как с медными, так и с алюминиевыми подложками, а печатные платы (PCB), изготовленные из этого материала, могут обрабатываться с использованием обычных технологий производства ламинатов PTFE. Обладая превосходными механическими и физическими характеристиками, ламинат хорошо подходит для производства многослойных, многослойных высокой плотности и объединительных плат. Он также предлагает отличную технологичность для сложных производственных требований, таких как сверление плотных переходных отверстий и нанесение тонких линий.

Особенности продукта

Жесткий допуск диэлектрической проницаемости и отличная согласованность между партиями
Сверхнизкие диэлектрические потери
Стабильная диэлектрическая проницаемость и низкие значения потерь на рабочих частотах до 40 ГГц, отвечающие требованиям фазочувствительных приложений
Превосходные температурные коэффициенты как для диэлектрической проницаемости, так и для диэлектрических потерь, обеспечивающие надежную стабильность частоты и фазы в температурном диапазоне от -55 °C до 150 °C
Исключительная радиационная стойкость; сохраняет стабильные диэлектрические и физические свойства даже после воздействия указанных доз радиации
Низкая эмиссия газов; соответствует требованиям аэрокосмических вакуумных требований к эмиссии газов при испытаниях в соответствии со стандартными протоколами для летучести материала в вакуумных условиях
Низкий коэффициент теплового расширения (CTE) в направлениях X/Y/Z, гарантирующий стабильность размеров при нагревании и целостность медных переходов
Повышенная теплопроводность, что делает его идеальным для сценариев применения с высокой мощностью
Превосходная стабильность размеров
Низкая скорость водопоглощения

Типичные области применения

Аэрокосмическое оборудование, включая бортовые и бортовые системы
Компоненты микроволнового и радиочастотного (RF) диапазона
Радарные системы, особенно военные радары
Фидерные сети
Фазочувствительные антенны и антенные решетки с фазированным управлением
Системы спутниковой связи и т. д.

Особенности продукта	Условия испытаний	Единица измерения	F4BTMS220
Диэлектрическая проницаемость (типичная)	10 ГГц	/	2.2
Допуск диэлектрической проницаемости	/	/	±0.02
Диэлектрическая проницаемость (расчетная)	10 ГГц	/	2.2
Тангенс угла диэлектрических потерь (типичный)	10 ГГц	/	0.0009
	20 ГГц	/	0.0010
	40 ГГц	/	0.0013
Температурный коэффициент диэлектрической проницаемости	-55 º~150ºC	PPM/℃	-130
Прочность на отрыв	1 OZ RTF медь	Н/мм	>2.4
Объемное сопротивление	Стандартные условия	MΩ.см	≥1×10^8
Поверхностное сопротивление	Стандартные условия	MΩ	≥1×10^8
Электрическая прочность (направление Z)	5 кВт, 500 В/с	кВ/мм	>26
Напряжение пробоя (направление XY)	5 кВт, 500 В/с	кВ	>35
Коэффициент теплового расширения (направление X, Y)	-55 º~288ºC	ppm/ºC	40, 50
Коэффициент теплового расширения (направление Z)	-55 º~288ºC	ppm/ºC	290
Термический стресс	260℃, 10 с, 3 раза	/	Нет расслоения
Водопоглощение	20±2℃, 24 часа	%	0.02
Плотность	Комнатная температура	г/см3	2.18
Долговременная рабочая температура	Высоко-низкотемпературная камера	℃	-55～+260
Теплопроводность	Направление Z	Вт/(М.К)	0.26
Воспламеняемость	/	UL-94	V-0
Состав материала	/	/	PTFE, ультратонкое и ультра-мелкое (кварцевое) стекловолокно.

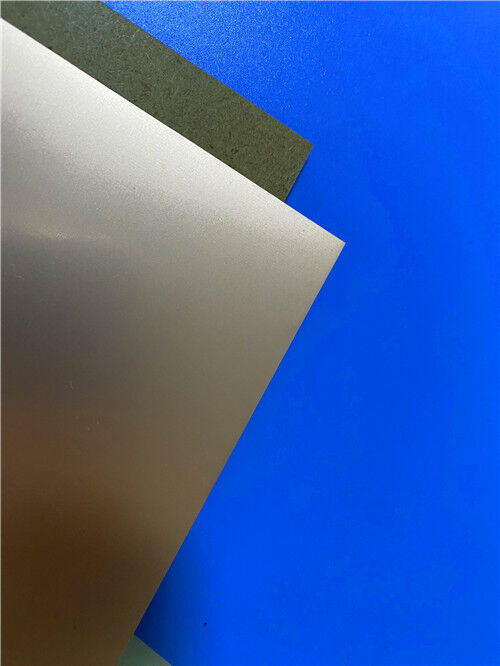

F4BTMS220 RF Ламинат, покрытый медью 1
