Высокоскоростной ламинат с медной облицовкой RT/duroid 5880

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

RT/Duroid 5880

Толщина ламината:

0,127 мм 0,254 мм 0,381 мм 0,508 мм 0,787 мм 1,016 мм 1,575 мм 3,175 мм

Размер ламината:

18 "X12" (457X305 мм); 18 "X24" (457X610 мм);

Медная масса:

0,5 унции (0,018 мм) 1 унция (0,035 мм)

Выделить:

Ламинат RT/duroid 5880 для высокоскоростной передачи данных

Медный ламинат с гарантией

Высокочастотный ламинат RT/duroid 5880

Описание продукта

Ламинаты RT/duroid® 5880, состоящие из армированных стекловолокном композитов PTFE, разработаны для высокоточных полосковых и микрополосковых схем. Их хаотично ориентированные микроволокна обеспечивают выдающуюся однородность диэлектрической проницаемости, которая остается стабильной на производственных панелях и в широком диапазоне частот.

Обладая низким коэффициентом диэлектрических потерь, RT/duroid 5880 надежно работает в Ku-диапазоне и на более высоких частотах. Материал легко режется, режется и обрабатывается, а также устойчив к распространенным растворителям и реагентам, используемым при травлении и гальваническом покрытии печатных плат.

Стандартные ламинаты поставляются с электролитически осажденной медью (от ½ до 2 унций/фут² или от 8 до 70 µм) или обратной обработкой EDC с обеих сторон. Для более требовательных электрических применений доступна облицовка из катаной медной фольги, а также может быть указана облицовка алюминием, медью или латунной пластиной.

При заказе укажите толщину диэлектрика, допуск, тип медной фольги (катаная, электролитически осажденная или обратной обработки) и вес фольги.

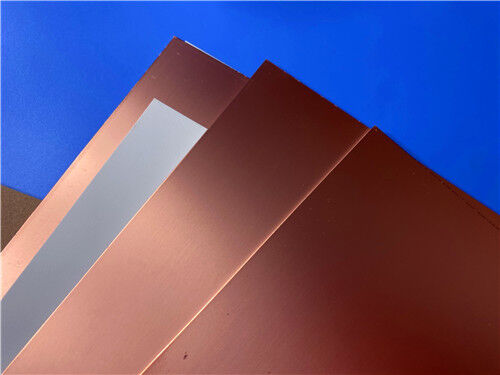

Высокоскоростной ламинат с медной облицовкой RT/duroid 5880 0

Особенности:
- Самая низкая в отрасли диэлектрическая проницаемость
- Низкий коэффициент теплового расширения по оси Z (CTE)
- Легкий вес / низкая плотность
- Стабильные электрические свойства в широком диапазоне частот

Типичные области применения:
- Антенные системы воздушного базирования
- Легкие фидерные сети
- Военные радиолокационные системы
- Системы наведения ракет
- Цифровые радиоантенны точка-точка

Типичные значения RT/duroid 5880
Свойство	RT/duroid 5880		Направление	Единицы измерения	Условие	Метод испытания
Диэлектрическая проницаемость, εProcess	2.20 2.20±0.02 спецификация.		Z	Н/Д	C24/23/50 C24/23/50	1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5
Диэлектрическая проницаемость, εDesign	2.2		Z	Н/Д	от 8 ГГц до 40 ГГц	Метод разности фаз
Коэффициент диэлектрических потерь, tanδ	0.0004 0.0009		Z	Н/Д	C24/23/50 C24/23/50	1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5
Температурный коэффициент ε	-125		Z	ppm/℃	-50℃to 150℃	IPC-TM-650 2.5.5.5
Объемное удельное сопротивление	2 x 10⁷		Z	Мом см	C/96/35/90	ASTM D 257
Поверхностное удельное сопротивление	3 x 10⁷		Z	Мом	C/96/35/90	ASTM D 257
Удельная теплоемкость	0.96(0.23)		Н/Д	Дж/г/К (кал/г/с)	Н/Д	Рассчитано
Модуль упругости при растяжении	Испытание при 23℃	Испытание при 100℃	Н/Д	МПа(кпси)	A	ASTM D 638
	1070(156)	450(65)	X
	860(125)	380(55)	Y
Предел прочности при сжатии	29(4.2)	20(2.9)	X
Предел прочности при сжатии	27(3.9)	18(2.6)	Y
Относительное удлинение при сжатии	6	7.2	X	%
Относительное удлинение при сжатии	4.9	5.8	Y	%
Модуль упругости при сжатии	710(103)	500(73)	X	МПа(кпси)	A	ASTM D 695
	710(103)	500(73)	Y
	940(136)	670(97)	Z
Предел прочности при сжатии	27(3.9)	22(3.2)	X
	29(5.3)	21(3.1)	Y
	52(7.5)	43(6.3)	Z
Относительное удлинение при сжатии	8.5	8.4	X	%
	7.7	7.8	Y
	12.5	17.6	Z
Влагопоглощение	0.02		Н/Д	%	0.62"(1.6mm) D48/50	ASTM D 570
Теплопроводность	0.2		Z	Вт/м/К	80℃	ASTM C 518
Коэффициент теплового расширения	31 48 237		X Y Z	ppm/℃	0-100℃	IPC-TM-650 2.4.41
Td	500		Н/Д	℃ TGA	Н/Д	ASTM D 3850
Плотность	2.2		Н/Д	г/см3	Н/Д	ASTM D 792
Прочность сцепления меди	31.2(5.5)		Н/Д	Pli(Н/мм)	1oz(35mm)EDC foil после оплавления припоем	IPC-TM-650 2.4.8
Воспламеняемость	V-0		Н/Д	Н/Д	Н/Д	UL 94
Совместимость с бессвинцовым процессом	Да		Н/Д	Н/Д	Н/Д	Н/Д

Высокоскоростной ламинат с медной облицовкой RT/duroid 5880 1
