Высокоскоростной дикладированный ламинат 880

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

ДиКлад 880

Толщина ламината:

0,508 мм 0,762 мм 1,524 мм

Размер ламината:

12 "X18" (305X457 мм); 18 "X12" (457X305 мм); 18 "X24" (457X610 мм); 2

Медная масса:

0,5 унции (0,018 мм) 1 унция (0,035 мм)

Выделить:

Ламинат High Speed DiClad 880

Медный ламинат с гарантией

ДиКлад 880 высокочастотный ламинат

Описание продукта

Ламинаты DiClad 880 представляют собой ткань из стекловолокна/PTFE композитных подложки, предназначенные для печатных плат.Эти ламината обеспечивают широкий спектр вариантов, от самой низкой диэлектрической постоянной и коэффициента рассеивания до более сильно усиленных версий с повышенной стабильностью измерений..

Укрепление из стекловолокна в материалах DiClad обеспечивает превосходную стабильность измерений по сравнению с неткаными ламинатами из стекловолокна PTFE с аналогичными диэлектрическими константами.Контролируемый процесс Rogers для покрытия и выравнивания слоев ткани из стекловолокна позволяет более широкий выбор диэлектрических констант и обеспечивает исключительную однородность диэлектрической константы.

Ламинаты DiClad 880 идеально подходят для применений, требующих точных электрических характеристик, таких как фильтры, сцепляющие устройства и усилители с низким уровнем шума, где диэлектрическая однородность необходима.Они также хорошо подходят для силовых разделителей и комбинаторов, где низкая потеря сигнала является критической.

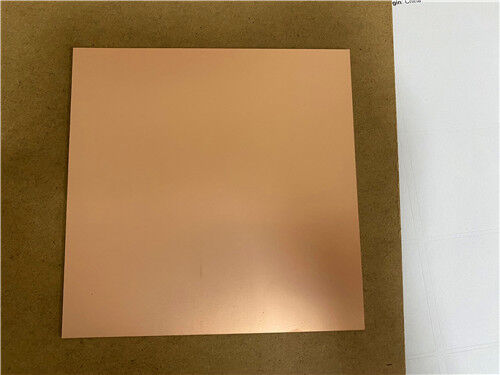

Высокоскоростной дикладированный ламинат 880 0

Особенности и преимущества:
- Чрезвычайно низкая степень убытков
- Отличная стабильность измерений
- Высокая однородность производительности продукта
- Стабильные электрические свойства на частоте
- Постоянные механические характеристики
- Отличная химическая устойчивость

Типичные применения:
- Военные радиолокационные сети
- Коммерческие фазовые сети
- Антенны базовых станций с низкими потерями
- Системы наведения ракет
- цифровые радиоантенны
- фильтры, соединители и усилители низкого шума (LNA)

Свойства	ДиКлад 880	Объекты	Условия испытания	Метод испытания
Электрические свойства	-	-	-	-
Диэлектрическая постоянная (10 ГГц)	2.17, 2.20	-	23 ̊C @ 50% RH 10 ГГц	IPC TM-650 [2.5.5.5](2.5.5.5)
Диэлектрическая постоянная (1 МГц)	2.17, 2.20	-	23 ̊C @ 50% RH 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Фактор рассеивания (10 ГГц)	0.0009	-	23 ̊C @ 50% RH 10 ГГц	IPC TM-650 [2.5.5.5](2.5.5.5)
Фактор рассеивания (1 МГц)	0.0008	-	23 ̊C @ 50% RH 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Тепловой коэффициент диэлектрической постоянной	-160	ppm/ ̊C	-10 до 140 ̊C 10 ГГц	IPC TM-650 [2.5.5.5](2.5.5.5)
Сопротивляемость объема	1.4 х 109	MΩ-см	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Сопротивляемость поверхности	2.9 х 106	MΩ	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Диэлектрический разрыв	>45	kV	D48/50	ASTM D-149
Сопротивление дуги	> 180	-	-	АСТМ D-495
Тепловые свойства	-	-	-	-
Коэффициент теплового расширения - х	25	ppm/ ̊C	-50 ̊C до 150 ̊C	IPC TM-650 2.4.41
Коэффициент теплового расширения - y	34	ppm/ ̊C	-50 ̊C до 150 ̊C	IPC TM-650 2.4.41
Коэффициент теплового расширения - z	252	ppm/ ̊C	-50 ̊C до 150 ̊C	IPC TM-650 2.4.24
Теплопроводность	0.25	W/(m.K)	-	АСТМ E1461
Механические свойства	-	-	-	-
Прочность кожуры меди	14	В кг/дюйм	10s @ 288 ̊C 35 мкм фольга	IPC TM-650 2.4.8
Модуль молодого	267, 202	Кпси	23 ̊C @ 50% RH	ASTM D-638
Прочность на тягу (MD, CMD)	8.1, 7.5	Кпси	23 ̊C @ 50% RH	ASTM D-882
Модуль сжатия	237	Кпси	23 ̊C @ 50% RH	АСТМ D-695
Модуль гибкости	357	Кпси	23 ̊C @ 50% RH	АСТМ D-3039
Физические свойства	-	-	-	-
Возгораемость	V-0	-	C48/23/50 и C168/70	UL 94
Поглощение влаги	0.02	%	E1/105+D24/23	IPC TM-650 [2.6.2.2](2.6.2.2)
Плотность	2.23	g/cm3	C24/23/50 Метод А	ASTM D792
Выброс газов NASA	-	-	-	-
Общая потеря массы	0.01	%	125°C, ≤ 10−6 торров	NASA SP-R-0022A
Собранные летучие	0.01	%	125°C, ≤ 10−6 торров	NASA SP-R-0022A
Водяной пар восстановлен	0.0	%	125°C, ≤ 10−6 торров	NASA SP-R-0022A

Высокоскоростной дикладированный ламинат 880 1
