Ламинированный лист ISOClad 917 RF

Большие изображения : Ламинированный лист ISOClad 917 RF

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Bicheng
Сертификация:	UL, ISO9001, IATF16949
Номер модели:	БИК-332.В1.0

Оплата и доставка Условия:

Количество мин заказа:	1 шт.
Цена:	USD9.99-99.99
Упаковывая детали:	Вакуумные пакеты+коробки
Время доставки:	8-9 рабочих дней
Условия оплаты:	Т/Т
Поставка способности:	5000 шт в месяц

контакт

Ламинированный лист ISOClad 917 RF

описание

Номер детали:

IsoClad 917

Толщина ламината:

0,787 мм 1,575 мм

Размер ламината:

12 "X18" (305X457 мм); 24 "X18" (610X457 мм);

Медная масса:

0,5 унции (0,018 мм) 1 унция (0,035 мм)

Выделить:

Ламинатная плита с медной покрытием RF

Ламинированный лист ISOClad 917

Медный ламинат с гарантией

Ламинаты IsoClad 917 представляют собой нетканые композиты из стекловолокна/PTFE, предназначенные для подложки печатных плат.Их нетканое укрепление делает их хорошо подходят для применения, где окончательная схема должна быть сформирована или согнута, например, в конформных или обертывающихся антеннах.

Используя более длинные случайные волокна и собственный производственный процесс,Ламинаты IsoClad обеспечивают большую размерную стабильность и превосходную диэлектрическую постоянную однородность по сравнению с другими неткаными стекловолокнами / PTFE-материалами с аналогичными диэлектрическими свойствами.

Ламинат IsoClad 917 (Er=2).17, 2.20) имеют низкое соотношение стекловолокна к ПТФЕ, предлагая самую низкую доступную диэлектрическую постоянную и рассеивающий коэффициент, достижимый с композитом из ПТФЕ и стекловолокна.

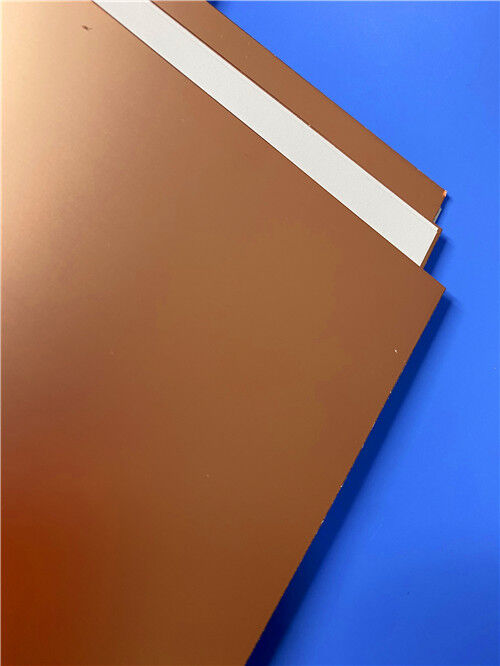

Ламинированный лист ISOClad 917 RF 0

Особенности:
- арматура из нетканого стекловолокна
- Низкая диэлектрическая постоянная
- Очень низкая потеря сигнала.

Преимущества:
- более гибкий, чем ламинат из стекловолокна
- высокоизотропные электрические свойства в осях X, Y и Z

Типичные применения:
- Соответствующие антенны.
- Стриплайны и микрополосы
- Системы управления ракетами.
-Радарные и электронные системы войны

Недвижимость	Изоклад 917	Состояние	Метод испытания
Диэлектрическая постоянная @ 10 ГГц	2.17, 2.20	C23/50	IPC TM-650 2.5.5.5
Фактор рассеивания @ 10 ГГц	0.0013	C23/50	IPC TM-650 2.5.5.5
Тепловой коэффициент Er (ppm/°C)	-157	-10°C до +140°C	IPC TM-650 2.5.5.5 Приспособленный
Прочность очистки (фунты на дюйм)	10	После термального	IPC TM-650 2.4.8
Объемное сопротивление (MΩ-см)	1.5 х 10¹⁰	C96/35/90	IPC TM-650 2.5.17.1
Сопротивление поверхности (MΩ)	1.0 х 10⁹	C96/35/90	IPC TM-650 2.5.17.1
Сопротивление дуги (в секунды)	> 180	D48/50	АСТМ D-495
Модуль тяги (kpsi)	133, 120	А, 23°C	ASTM D-638
Прочность на тягу (kpsi)	4.3, 3.8	А, 23°C	ASTM D-882
Модуль сжатия (kpsi)	182	А, 23°C	АСТМ D-695
Модуль изгиба (kpsi)	213	А, 23°C	АСТМ D-790
Диэлектрический распад (kv)	>45	D48/50	ASTM D-149
Плотность (г/см3)	2.23	А, 23°C	ASTM D-792 Метод А
Водопоглощение (%)	0.04	E1/105 + D24/23	MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2
Коэффициент тепловой		от 0°C до 100°C	IPC TM-650 2.4.24
Расширение (ppm/°C)			Меттлер 3000
Ось X	46		Термомеханические
Ось Y	47		Анализатор
Ось Z	236
Теплопроводность (W/mK)	0.263	100°С	ASTM E-1225
Выброс газов		125°C, ≤10^-6торр
Общая потеря массы (%)	0.02		Максимально 1,00%
Собранные летучие	0.00		Максимально 0,10%
Конденсационный материал (%)
Водопаровое восстановление (%)	0.02
Видимый конденсат (±)	Нет
Возгораемость	Удовлетворяет требованиям UL94-V0	C48/23/50, E24/125	UL 94 Вертикальный ожог IPC TM-650 2.3.10

Ламинированный лист ISOClad 917 RF 1
