TLY-5 ПКБ-материал Ламинат с медной облицовкой

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Номер детали:

TLY-5

Толщина ламината:

0,089 мм 0,127 мм 0,191 мм 0,254 мм 0,508 мм 0,762 мм 1,524 мм 3,175 мм

Размер ламината:

12X18 дюймов, 16X18 дюймов, 18X24 дюймов, 16X36 дюймов, 24X36 дюймов, 18X48 дюймов

Медная масса:

0,5 унции (0,018 мм) 1 унция (0,035 мм)

Выделить:

Ламинат

покрытый медью TLY-5

ПКБ-материал медный ламинат

Описание продукта

Ламинат TLY-5 изготавливается с использованием сверхлегких тканевых стекловолокнистых субстратов, обеспечивающих превосходную размерную стабильность по сравнению с измельченными волоконно-укрепленными композитами из ПТФЕ.Матрица тканевых волокон, присущая TLY-5, придает ламинированному материалу повышенную механическую прочность, что делает его хорошо подходящим для больших объемов производства.Этот материал идеально разработан для автомобильных радиолокационных систем 77 ГГц и широкого спектра других приложений для антенн миллиметровой волны..

Сравнительные испытания OEM, проведенные на частоте 77 ГГц, в которых легко усиленный TLY-5 сравнивался с ближайшим аналогом, усиленным резким волокном, подтвердили совместимость.с эквивалентными потерями при вставке и показателями диэлектрической производительностиКлючевое конкурентное преимущество заключается в значительно более высокой производительности TLY-5.

TLY-5 имеет диапазон диэлектрической константы (Dk) 2,17 ¢2.40Для большинства доступных толщин значение Dk можно настроить в любую точку в этом интервале, с узким допуском ± 0.02При 10 ГГц материал имеет коэффициент рассеивания (Df) примерно 0.0009, выдающаяся производительность в категории материалов с низким содержанием Dk.

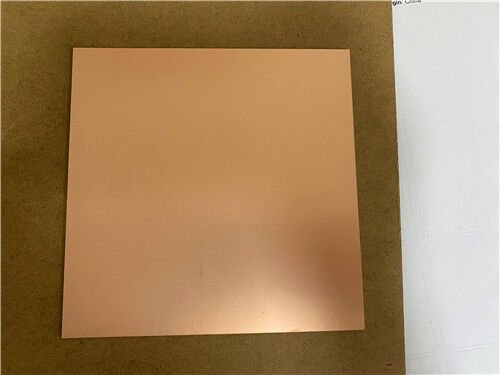

TLY-5 ПКБ-материал Ламинат с медной облицовкой 0

Основные преимущества

Исключительная размерная стабильность
Ведущий в отрасли низкий коэффициент рассеивания
Высокая прочность кожуры
Минимальное поглощение влаги
Однородная, постоянная диэлектрическая постоянная
Лазерно-аблатируемые

Типичные применения

Автомобильные радарные системы
Инфраструктура спутниковой и сотовой связи
Усилители мощности
Блоки низкого шума (LNB), усилители низкого шума (LNA), преобразователи низкого шума (LNC)
Аэрокосмическая и авиационная электроника
Системы ка-диапазона, E-диапазона и W-диапазона
Антенны фазового массива и РЧ-фильтры/сцепки

ТИПИЧЕСКИЕ ВАЛЬНОСТИ
Недвижимость	Метод испытания	Единица	Стоимость	Единица	Стоимость
DK при 10 ГГц	IPC-650 2.5.5.5		2.2		2.2
Df на 10 ГГц	IPC-650 2.5.5.5		0.0009		0.0009
Поглощение влаги	IPC-650 2.6.2.1	%	0.02	%	0.02
Диэлектрический разрыв	IPC-650 2.5.6	kV	>45	kV	>45
Диэлектрическая прочность	ASTM D 149	В/мл	2,693	В/мл	106,023
Сопротивляемость объема	IPC-650 2.5.17.1 ((после повышения температуры.)	Мом/см	1010	Мом/см	1010
Сопротивляемость объема	IPC-650 2.5.17.1 ((после влажности)	Мом/см	1010	Мом/см	109
Сопротивляемость поверхности	IPC-650 2.5.17.1 ((после повышения температуры.)	Мохмс	108	Мохмс	108
Сопротивляемость поверхности	IPC-650 2.5.17.1 ((после влажности)	Мохмс	108	Мохмс	108
Упругость (MD)	IPC-650 2.4.4	пс	14,057	Н/мм2	96.91
Упругость (CD)	IPC-650 2.4.4	пс	12,955	Н/мм2	89.32
Прочность очистки ((1⁄2 унции мед)	IPC-650 2.4.8	Мб/дюйм	11	Н/мм	1.96
Прочность очистки ((1 унция.CL1 медь)	IPC-650 2.4.8	Мб/дюйм	16	Н/мм	2.86
Прочность очистки ((1 унция..CV1 медь)	IPC-650 2.4.8	Мб/дюйм	17	Н/мм	3.04
Прочность кожуры	IPC-650 2.4.8 ((после повышения температуры.)	Мб/дюйм	13	Н/мм	2.32
Модуль Янга (MD)	ASTM D 3039/IPC-650 2.4.19	пс	1.4 х 10⁶	Н/мм²	9.65 х 10³
Соотношение Пуассона (MD)	ASTM D 3039/IPC-650 2.4.19		0.21		0.21
Теплопроводность	ASTM F 433	W/M*K	0.22	W/M*K	0.22
Размерная стабильность (MD,10mil)	IPC-650 2.4.39 (среднее значение после выпечки и теплового напряжения)	миллиметров/дюйм	-Нет.038		-Нет.038
Размерная стабильность ((CD,10mil)	IPC-650 2.4.39 (среднее значение после выпечки и теплового напряжения)	миллиметров/дюйм	-Нет.031		-Нет.031
Плотность ((специфическая гравитация)	ASTM D 792	g/cm3	2.19	г/см³	2.19
CTE ((ось X)) ((25-260°C)	ASTM D 3386 ((TMA)	ppm/°C	26	ppm/°C	26
CTE ((Y ось)) ((25-260°C)	ASTM D 3386 ((TMA)	ppm/°C	15	ppm/°C	15
Оси CTE ((Z)) ((25-260°C)	ASTM D 3386 ((TMA)	ppm/°C	217	ppm/°C	217
Выброс газов NASA ((% TML)			0.01		0.01
Выброс газов NASA ((% CVCM)			0.01		0.01
Выброс газов NASA ((% WVR)			0.00		0.00
Уровень воспламеняемости UL-94	UL-94		V-0		V-0

TLY-5 ПКБ-материал Ламинат с медной облицовкой 1
