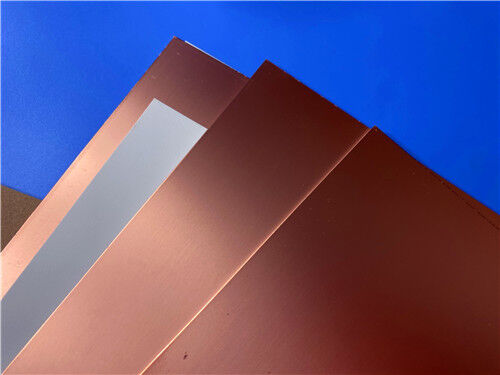

Лист медно-фольгированного ламината F4BTMS233

F4BTMS233 представляет собой передовую версию серии F4BTM, разработанную с помощью инновационных улучшений в процессах ее разработки и производства.Включая значительное содержание керамики и укрепляя ее сверхтонкой тканью из стекловолокнаЭтот материал обладает значительно улучшенными характеристиками, включая более широкий диапазон диэлектрической константы.высоконадежное решение, способное служить прямой заменой сопоставимым международным материалам.

Уточненная композиция минимальная сверхтонкая стеклянная ткань в сочетании с высокой,равномерное распределение специализированных нано-керамических частиц внутри смолы ПТФЭ minimizes effects of glass-weave during signal transmission, уменьшает диэлектрические потери и повышает размерную стабильность.и теплопроводность увеличиваетсяМатериал также сохраняет низкий коэффициент теплового расширения и стабильные диэлектрические свойства при изменении температуры.

Стандартная с RTF низкопрофильной медной фольгой, серия F4BTMS снижает потерю проводников, обеспечивая при этом сильную прочность кожуры, и может быть сочетана с медными или алюминиевыми субстратами.

ПХБ, использующие этот материал, совместимы со стандартными методами обработки ламината ПТФЕ. Его превосходные механические и физические свойства поддерживают многослойные, высокослойные и задние конструкции,при этом предлагая отличную производительность для высокой плотности взаимосвязей и тонколинейных схем.

Ключевые особенности

• Сплошная постоянная толерантность диэлектрического тока с постоянной производительностью от партии к партии.
• Исключительно низкие диэлектрические потери.
• Стабильная диэлектрическая постоянная и низкая потеря до 40 ГГц, поддерживающая фазочувствительные приложения.
• Отличная температурная стабильность от 55°C до 150°C, обеспечивающая надежную частоту и фазовую реакцию.
• Высокая радиационная устойчивость с сохранением электрических и механических свойств после воздействия.
• Низкий выброс газов, соответствующий стандартам космического вакуума.
• Низкий CTE в направлениях X, Y и Z для надежной размерной стабильности и целостности PTH.
• Улучшенная теплопроводность для применения с более высокой мощностью.
• Высокая размерная стабильность.
• Низкое поглощение влаги.

Типичные применения

• Аэрокосмические и авионические системы, включая космическое оборудование и оборудование кабины.
• Микроволновые и RF компоненты.
• Радиолокационные и военные радарные системы.
• Сети питания.
• Фазочувствительные антенны и фазовые антенны.
• Спутниковые связи и связанные с ними системы.
