Высокие сопротивление низкой температуры доски PCB PCB 0.82mm Rogers 4350 TG разнослоистое

Высокие сопротивление низкой температуры доски PCB PCB 0.82mm Rogers 4350 TG разнослоистое

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-064.V1.0
Основное вещество:
РО4350Б
Отсчет слоя:
4 слоя
Толщина Pcb:
0.82mm
Размер PCB:
85 x 100mm=1PCS
Медный вес:
1oz
Поверхностный финиш:
Золото погружения
Выделить:

Разнослоистая доска PCB IATF16949

,

доска PCB 0.82mm разнослоистая

,

плата с печатным монтажом 0.82mm разнослоистая

Описание продукта



PCB 4 слоев высокочастотный на 6,6 Mil RO4350B и 10 Mil RO4350B для системы радиолокатора

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Разнослоистое высокочастотное PCBs сделано из полностью высокочастотного материала включительно прилипателя prepreg. Например, 4 PCB слоя RO4350B смесь 2 ядров субстратов RO4350B. Как знает ко всем, 8 ядров в семье RO4350B, т.е. 4mil (0.101mm) к 60mil (1.524mm).

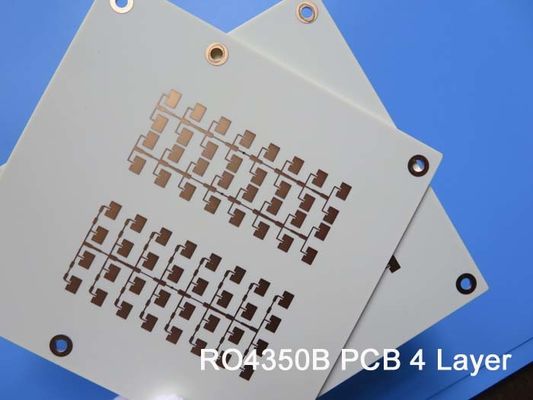

Высокие сопротивление низкой температуры доски PCB PCB 0.82mm Rogers 4350 TG разнослоистое 0



Так очень интересно что стог-вверх 4 слоев можно сделать в много других способов.



Сегодня мы поговорили 4 PCB частоты коротковолнового диапазона слоя RO4350B построенный на субстрате 6.6mil и 10mil RO4350B для применения системы радиолокатора. Эта доска RF имеет толщину 0.82mm с минимальными следом 4mil и зазором 5mil. Это чистый высокочастотный разнослоистый PCB с RO4450B как диэлектрическое prepreg. Другие спецификации белый silkscreen над зеленой маской припоя, золотом погружения покрытым на пусковых площадках. Вся доска поставлена 1 вверх в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 50 панелей упакованы для пересылки. Здесь деталь стога-вверх:

Высокие сопротивление низкой температуры доски PCB PCB 0.82mm Rogers 4350 TG разнослоистое 1



Особенности и преимущества

1) Превосходное высокочастотное представление должное к низким диэлектрическим допуску и потере;

2) Сопротивление хорошей высокой температуры и низкой температуры (- 192℃-260℃);

3) Подходящий тариф продуктов первой продукции: >95%

4) Доставка в срок: >98%

5) Тариф жалобы клиента: <1>



Высокие сопротивление низкой температуры доски PCB PCB 0.82mm Rogers 4350 TG разнослоистое 2



Применения

Vario-муфта, Башн-установленная ракета -носитель, усилитель силыакустические датчики обнаружения, RF переключает,





Параметр и технические спецификации

РАЗМЕР PCB 85 x 100mm=1PCS
ТИП ДОСКИ Разнослоистый PCB
Количество слоев 4 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия Никакой
STACKUP СЛОЯ Медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um (
Диэлектрическое RO4350B 0.168mm (6,6 mil)
Медь ------- 35um (1oz)
  Диэлектрическое RO4350F 0.203mm (8 mil)
  Медь ------ 35um (1oz)
  Диэлектрическое RO4450B 0.254mm (10 mil)
  Медь ------35um (1oz) + слой плиты нижний
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 4 mil/5
Минимальные/максимальные отверстия: 0,25 mm/2,0 mm
Количество различных отверстий: 5
Количество буровых скважин: 175
Количество филированных слотов: 0
Количество внутренних вырезов: 3
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RO4350B Tg280℃, er<3>
Окончательная фольга внешняя: 1,5 oz
Окончательная фольга внутренняя: 1 oz
Окончательная высота PCB: 0,82 mm ±0.1mm
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения
Припаяйте маску для того чтобы примениться к: N/A
Цвет маски припоя: N/A
Тип маски припоя: N/A
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания N/A
Цвет компонентного сказания N/A
Имя или логотип изготовителя: N/A
ЧЕРЕЗ Покрытый через отверстие (PTH), минимальный размер 0.25mm.
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.
