RO4350B 4 наслаивает монтажную плату 0.8mm разнослоистую с белым Silkscreen

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-067.V1.0

Базовый материал:

RO4350B

Количество слоев:

4 слоя

Толщина печатной платы:

0,8 мм

Размер печатной платы:

120 х 120 мм = 1 шт.

Припаяя маска:

Зеленый

Шелковик:

Белый

Медный вес:

1 унция

Чистота поверхности:

Погружение золота

Выделить:

4 разнослоистой слоя монтажной платы

монтажная плата 0.8мм разнослоистая

монтажная плата слоя 0.8mm Multi

Описание продукта

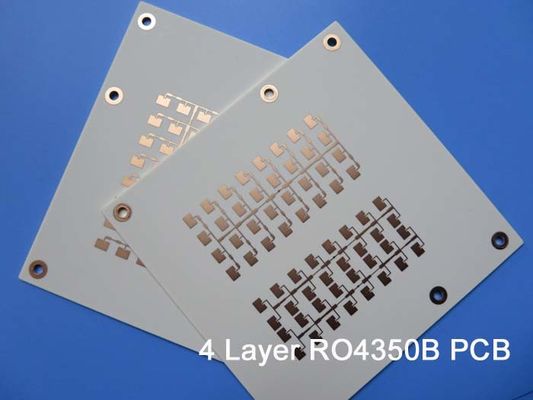

4-слойная высокочастотная печатная плата на основе2 слоя10mil RO4350B с иммерсионным золотом для системы беспроводной антенны

(Печатные платы изготавливаются на заказ, представленные изображения и параметры приведены только для справки)

Это 4-слойная высокочастотная печатная плата RO4350B, построенная на 2 слоях по 10mil, склеенных 1 листом препрега RO4450F. В соответствии с требованиями к передаче сигнала, препрег может быть 1 лист (4mil), 2 листа и 3 листа. Эта плата предназначена для применения в системе беспроводной антенны. Толщина платы 0,80 мм, белая маркировка поверх зеленой паяльной маски покрывает обе стороны, а иммерсионное золото нанесено на контактные площадки. Они изготовлены в соответствии с IPC 6012 Class 2 с использованием предоставленных данных Gerber. Каждая партия из 25 панелей упаковывается для отгрузки.

RO4350B 4 наслаивает монтажную плату 0.8mm разнослоистую с белым Silkscreen 0

Параметры и спецификация

РАЗМЕР ПЕЧАТНОЙ ПЛАТЫ	120 x 120 мм = 1 шт.
ТИП ПЛАТЫ	Многослойная печатная плата
Количество слоев	4 слоя
Компоненты для поверхностного монтажа	ДА
Компоненты со сквозными отверстиями	ДА
СТРУКТУРА СЛОЕВ	медь ------- 35 мкм (1 унция) + гальваника ВЕРХНИЙ слой
	RO4350B 0,254 мм
	медь ------- 35 мкм (1 унция) Средний слой 1
	RO4450F 0,1016 мм
	медь ------- 35 мкм (1 унция) Средний слой 2
	RO4350B 0,254 мм
	медь ------- 35 мкм (1 унция) + гальваника НИЖНИЙ слой
ТЕХНОЛОГИЯ
Минимальная ширина проводника и зазора:	5,5 мил / 6 мил
Минимальный / Максимальный диаметр отверстий:	0,38 мм / 3,72 мм
Количество различных отверстий:	8
Количество просверленных отверстий:	489
Количество фрезерованных пазов:	0
Количество внутренних вырезов:	4
Контроль импеданса:	нет
Количество золотых контактов:	0
МАТЕРИАЛ ПЛАТЫ
Стеклоэпоксид:	RO4350B Tg280℃, er<3.48, Rogers Corp.
Внешняя фольга:	1,5 унции
Внутренняя фольга:	1 унция
Финальная толщина печатной платы:	0,8 мм ±10%
ПОКРЫТИЕ И ПОКРЫТИЕ
Покрытие поверхности	Иммерсионное золото
Паяльная маска наносится на:	ВЕРХ, минимум 12 микрон
Цвет паяльной маски:	Зеленый, PSR-2000GT600D, поставщик Taiyo.
Тип паяльной маски:	LPSM
КОНТУР/РЕЗКА	Фрезеровка
МАРКИРОВКА
Сторона маркировки компонентов	ВЕРХ
Цвет маркировки компонентов	Белый, IJR-4000 MW300, марка Taiyo
Название производителя или логотип:	Нанесено на плату в области проводника и свободной от маркировки
МЕЖСЛОЙНЫЕ СОЕДИНЕНИЯ (VIA)	Металлизированное сквозное отверстие (PTH), минимальный размер 0,42 мм.
КЛАСС ГОРЮЧЕСТИ	UL 94-V0 Одобрено МИН.
ДОПУСК РАЗМЕРОВ
Размер контура:	0,0059"
Гальваническое покрытие платы:	0,0029"
Допуск на сверление:	0,002"
ТЕСТИРОВАНИЕ	100% электрическое тестирование перед отгрузкой
ТИП ПРЕДОСТАВЛЯЕМЫХ РАБОЧИХ ЧЕРТЕЖЕЙ	файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ	По всему миру, глобально.

В соответствии с фактическими приложениями, препрег может быть выбран как больше слоев, например, следующее микросечение показывает 3 слоя RO4450F.

RO4350B 4 наслаивает монтажную плату 0.8mm разнослоистую с белым Silkscreen 1

Особенности и преимущества

1) RO4350B Отличные высокочастотные характеристики;

2) Низкий допуск диэлектрика и потери;

3) Сертифицированный завод ISO9000, ISO14001, IAFT16949;

4) Производственная мощность 30000 квадратных метров в месяц;

5) 8000 типов печатных плат в месяц;

Применениеs

Разветвитель HDMI, 3G Router, WiFi усилитель, Bluetooth USB Dongle, Фильтр помех, Мультиплексор
