PCB RO4003C 32mil слоя UL 94 золота погружения Multi и RO4450F 12mil PP

PCB RO4003C 32mil слоя UL 94 золота погружения Multi и RO4450F 12mil PP

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-069.V1.0
Основное вещество:
RO4003C 32mil + RO4450F 12mil PP
Отсчет слоя:
4 слоя
Толщина PCB:
2.1mm
Размер PCB:
113mm x 80mm = 1 типа = 4 части
Медный вес:
1oZ
Поверхностный финиш:
золото погружения
Выделить:

PCB слоя золота погружения Multi

,

PCB слоя UL 94 Multi

,

PCB золота погружения UL 94

Описание продукта



4-слойная высокочастотная печатная платаНа 2 ядра32 мил0,813 ммРО4003С и 12mil RO4450F для сверхвысокочастотного ответвителя

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)



Сегодня мы поговорим о типе 4-слойной высокочастотной печатной платы.Эта печатная плата состоит из 2 листов 0,813 мм (32 мила) сердечников RO4003C с 1 листом препрега RO4450F для применения сверхвысокочастотного ответвителя.Ниже приведен стек.



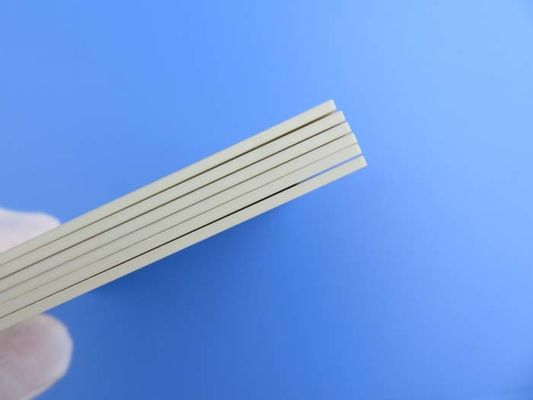

PCB RO4003C 32mil слоя UL 94 золота погружения Multi и RO4450F 12mil PP 0



Как правило, многослойные высокочастотные печатные платы Rogers изготавливаются из всех высокочастотных материалов, включая препрег-клей.Как всем известно, в семействе RO4003C 6 ядер, то есть от 8mil (0,203мм) до 60mil (1,524мм).



РО4003К:
8мил 0,203 мм
12 миллионов 0,305 мм
16 миллионов 0,406 мм
20 миллионов 0,508 мм
32 мил 0,813 мм
60 миллионов 1,524 мм



Приложение: Свойства RO4003C

RO4003C Типовое значение
Свойство РО4003С Направление Единицы Состояние Метод испытания
Диэлектрическая постоянная, εПроцесс 3,38±0,05 Z   10 ГГц/23℃ IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая проницаемость, ε Расчет 3,55 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Коэффициент рассеяния, δ 0,0027
0,0021
Z   10 ГГц/23℃
2,5 ГГц/23℃
МПК-ТМ-650 2.5.5.5
Термический коэффициент ε +40 Z частей на миллион/℃ -50℃до 150℃ МПК-ТМ-650 2.5.5.5
Объемное сопротивление 1,7 х 1010   МОм.см УСЛОВИЕ А МПК-ТМ-650 2.5.17.1
Удельное поверхностное сопротивление 4,2 х 109   МОм УСЛОВИЕ А МПК-ТМ-650 2.5.17.1
Электрическая прочность 31,2(780) Z Кв/мм (в/мил) 0,51 мм (0,020 дюйма) МПК-ТМ-650 2.5.6.2
Модуль растяжения 19 650 (2 850)
19 450 (2 821)
Икс
Д
МПа (фунтов на квадратный дюйм) РТ АСТМ Д 638
Предел прочности 139(20,2)
100 (14,5)
Икс
Д
МПа (фунтов на квадратный дюйм) РТ АСТМ Д 638
Предел прочности при изгибе 276
(40)
  МПа
(тыс. дюйм)
  МПК-ТМ-650 2.4.4
Размерная стабильность <0,3 Х, У М-м-м
(мил/дюйм)
после травления+E2/150℃ МПК-ТМ-650 2.4.39А
Коэффициент температурного расширения 11
14
46
Икс
Д
Z
частей на миллион/℃ -55 ℃ до 288 ℃ МПК-ТМ-650 2.4.41
тг >280   ℃ ТМА А МПК-ТМ-650 2.4.24.3
тд 425   ℃ ТГА   АСТМ Д 3850
Теплопроводность 0,71   Вт/м/ок 80 ℃ АСТМ С518
Поглощение влаги 0,06   % погружение на 48 часов 0,060 дюйма
температура образца 50 ℃
АСТМ Д 570
Плотность 1,79   г/см3 23℃ АСТМ Д 792
Медная корка 1,05
(6,0)
  Н/мм
(пли)
после припоя всплывает 1 унция.
EDC фольга
МПК-ТМ-650 2.4.8
Воспламеняемость Н/Д       УЛ 94
Совместимость с бессвинцовым процессом Да



Технические характеристики платы следующие:

Базовый материал: RO4003C 32 мил + RO4450F 12 мил ПП

Количество слоев: 4 слоя

Тип: Зубчатые отверстия (полуотверстия) на краю

Формат: 113 мм x 80 мм = 1 тип = 4 шт.

Поверхностная обработка: Иммерсионное золото

Масса меди: внешний слой 35 мкм/ внутренний слой 35 мкм

Паяльная маска / Легенда: нет / нет

Окончательная высота печатной платы: 2,1 мм

Стандарт: IPC 6012 Класс 2

Упаковка: 20 панелей упакованы для отгрузки.

Время выполнения: 10 рабочих дней

Срок годности: 6 месяцев



Вы наслаждаетесь феда и польза

1) Отличные характеристики на высоких частотах благодаря низкой диэлектрической устойчивости и низким потерям;

2) инспекция АОИ;

3) Удовлетворение ваших потребностей в печатных платах от прототипа до массового производства;

4) 30000 квадратных метров в месяц;

5) 8000 видов печатных плат в месяц;

6) более 16 лет опыта работы с печатными платами;



Приложения

(1) GPS-антенна

(2) усилитель Wi-Fi

(3) Усилитель мощности

(4) радиочастотный приемопередатчик

(5) ТВ-антенна

(6) Преобразователь сбора радиолокационных данных

(8) Расширенный спектр, аттенюатор



PCB RO4003C 32mil слоя UL 94 золота погружения Multi и RO4450F 12mil PP 1
