Подробная информация о продукте:
Оплата и доставка Условия:
|
Основное вещество: | Материал Rogers RO4003C +FR4 гибридный | Отсчет слоя: | 4 слоя |
---|---|---|---|
Толщина Pcb: | 1.1mm | Размер PCB: | 140 x 35 mm=1PCS |
Маска припоя: | Синь | Медный вес: | 1oz |
Поверхностный финиш: | Серебр погружения | ||
Выделить: | PCB погружения UL серебряный,PCB погружения 1.1mm серебряный,1.1mm плата с печатным монтажом 4 слоев |

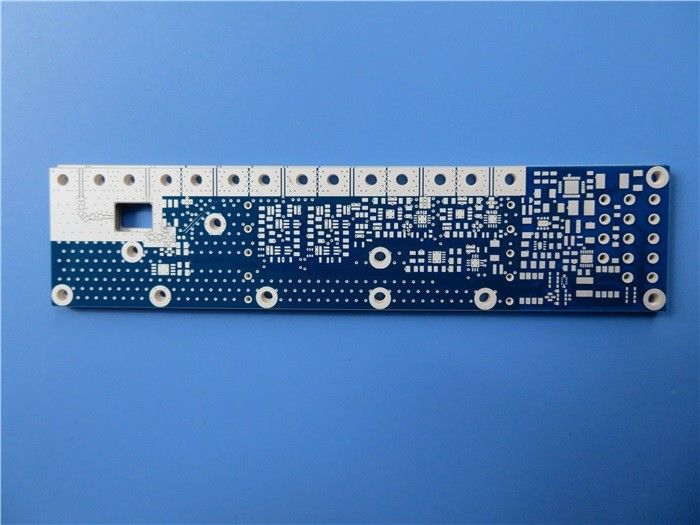

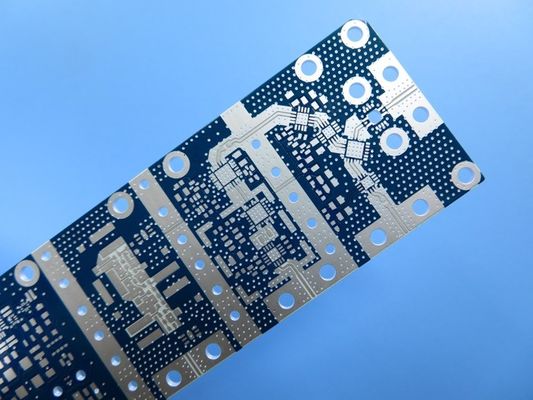

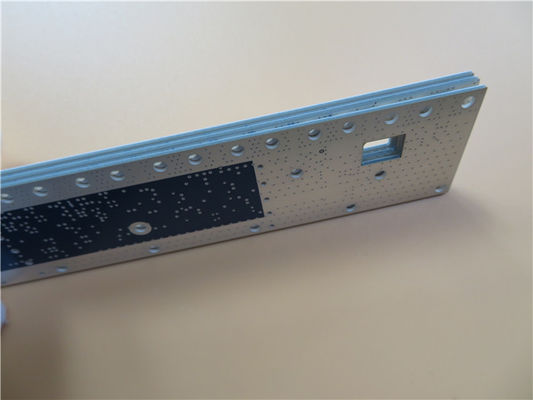

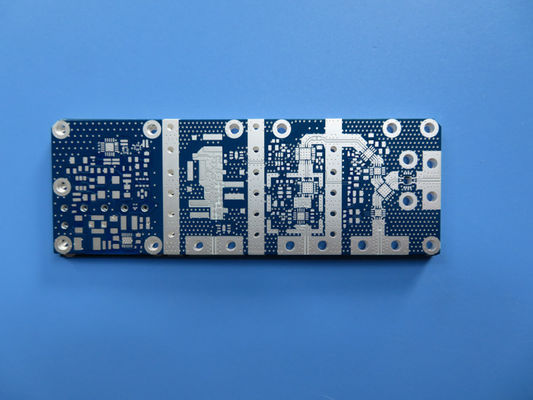

PCB 4 слоев гибридный построенный на 8mil 0.203mm RO4003C и FR-4 для фазированный - антенны массива
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Сегодня мы увидим тип PCB 4 слоев гибридного построенного на 0.203mm (8mil) RO4003C и FR-4 для применения амортизатора. 1,1 mm толсто с голубыми маской припоя и серебром погружения на пусковых площадках. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 доск упакованы для пересылки.
Позвольте нам увидеть стог-вверх.
Слой 1 для того чтобы наслоить 2 ядр RO4003C, тогда левая сторона материал FR-4. Доски через отверстия.
Позвольте нам увидеть микро-раздел.
Особенности и преимущества
1) Экспонат RO4003C стабилизированная диэлектрическая константа над широким диапазоном изменения частот. Это делает им идеальный субстрат для широкополосных применений.
2) Улучшение представления целостности сигнала над стог-поднимает со всей доской FR4
3) Термальные нагрузочные испытания, тест надежности, тест сопротивления изоляции и ионный тест загрязнения, тест etc AOI.
4) Отсутствие MOQ
5) Опытные люди продаж обеспечивают умелые обслуживания клиента.
Применения
Приемопередатчик RF, рассекатель силы, LNB, амортизатор, направленный ответвитель, Photocoupler
Параметр и технические спецификации
РАЗМЕР PCB | 140 x 35 mm=1PCS |
ТИП ДОСКИ | Разнослоистый PCB |
Количество слоев | 4 слоя |
Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Через компоненты отверстия | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
STACKUP СЛОЯ | медь ------- ВЕРХНИЙ слой 35um |
RO4003C 0.203mm | |
медь ------- 35um (1oz) MidLayer 1 | |
FR-4 0.5mm | |
медь ------- 35um (1oz) MidLayer 2 | |
FR-4 0.2mm | |
медь ------- слой СРЕДСТВА 35um | |
ТЕХНОЛОГИЯ | |
Минимальные трассировка и космос: | mil 7,8 mil/4,4 |
Минимальные/максимальные отверстия: | 0,3 mm/2,5 mm |
Количество различных отверстий: | 4 |
Количество буровых скважин: | 91 |
Количество филированных слотов: | 0 |
Количество внутренних вырезов: | 0 |
Управление импеданса: | нет |
Номер пальца золота: | 0 |
МАТЕРИАЛ ДОСКИ | |
Стеклянная эпоксидная смола: | Материал Rogers RO4003C +FR4 гибридный |
Окончательная фольга внешняя: | 1 oz |
Окончательная фольга внутренняя: | 1 oz |
Окончательная высота PCB: | 1,1 mm ±0.11 |
ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
Поверхностный финиш | Серебр погружения |
Припаяйте маску для того чтобы примениться к: | ВЕРХНИЙ и нижний, минимум 12micron |
Цвет маски припоя: | Синь, KSM-6189BL04/KSM-19H01 |
Тип маски припоя: | LPSM |
CONTOUR/CUTTING | Трасса |
МАРКИРОВКА | |
Сторона компонентного сказания | НЕТ |
Цвет компонентного сказания | НЕТ |
Имя или логотип изготовителя: | НЕТ |
ЧЕРЕЗ | Покрытый через отверстие (PTH), минимальный размер 0.3mm. |
ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
ДОПУСК РАЗМЕРА | |
Размер плана: | 0,0059" |
Плакировка доски: | 0,0029" |
Допуск сверла: | 0,002" |
ТЕСТ | Пересылка электрического теста 100% прежняя |
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
