UL 1.1mm Rogers 4003C Погружение Серебряный ПКБ 4-слойный печатный контур

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-074.V1.0

Базовый материал:

Гибридный материал Rogers RO4003C +FR4

Количество слоев:

4 слоя

Толщина печатной платы:

1,1 мм

Размер печатной платы:

140 х 35 мм = 1 шт.

Припаяя маска:

Синий

Медный вес:

1 унция

Поверхностная обработка:

Погружение серебро

Выделить:

PCB погружения UL серебряный

PCB погружения 1.1mm серебряный

1.1mm плата с печатным монтажом 4 слоев

Описание продукта

4-слойный гибридный ПКБ, построенный на 8 миллиметров 0,203 мм RO4003C и FR-4 для фазовых антенн.

(ПКБ являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)

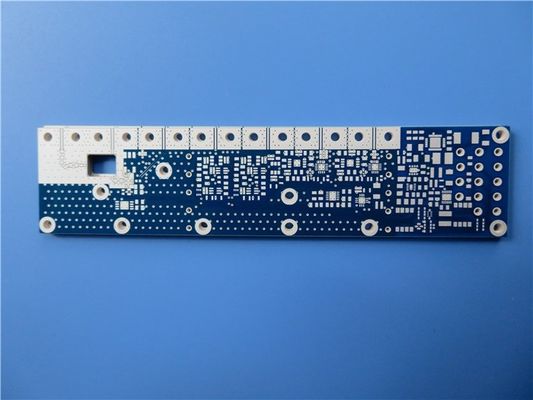

Сегодня мы увидим тип 4-слойного гибридного печатного листа, построенного на 0,203 мм (8 миллиметров) RO4003C и FR-4 для применения аттенуатора.Они изготовлены по стандарту IPC 6012 Класс 2 с использованием данных Gerber.Каждая из 25 досок упакована для отправки.

Посмотрим, что там.

UL 1.1mm Rogers 4003C Погружение Серебряный ПКБ 4-слойный печатный контур 0

С 1 по 2 слой - ядро RO4003C, затем слева - FR-4 материал.

Давайте посмотрим на микросекцию.

UL 1.1mm Rogers 4003C Погружение Серебряный ПКБ 4-слойный печатный контур 1

Особенности и преимущества

1) RO4003C демонстрирует стабильную диэлектрическую постоянную в широком диапазоне частот. Это делает его идеальным подложкой для широкополосных приложений.

2) Улучшение производительности целостности сигнала по сравнению со стеками со всеми FR4

3) Испытание теплового напряжения, испытание надежности, испытание сопротивления изоляции и испытание ионного загрязнения, испытание AOI и т.д.

4) Нет MOQ

5) Опытные продавцы обеспечивают квалифицированное обслуживание клиентов.

UL 1.1mm Rogers 4003C Погружение Серебряный ПКБ 4-слойный печатный контур 2

Применениес

RF-передатчик, разделитель мощности, LNB, аттенуатор, направленный соединитель, фотосоединитель

Параметр и таблица данных

Размер ПКБ	140 x 35 мм = 1 PCS
Тип доски	Многослойные печатные платы
Количество слоев	4 слоя
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Да, да.
СТРАНКОВАНИЕ слоев	медь ------- 35um TOP слой
	RO4003C 0,203 мм
	медь ------- 35мм ((1 унции) Средний слой 1
	FR-4 0,5 мм
	медь ------- 35мм ((1 унции) Средний слой 2
	FR-4 0,2 мм
	медь ------- 35um BOT слой
Технологии
Минимальные следы и пространство:	70,8 мл / 4,4 мл
Минимальные / максимальные отверстия:	00,3 мм / 2,5 мм
Количество различных отверстий:	4
Количество отверстий:	91
Количество измельченных слотов:	0
Количество внутренних отрезков:	0
Управление импеданцией:	нет
Номер золотого пальца:	0
Материал для доски
Эпоксид стекла:	Гибридный материал Rogers RO4003C + FR4
Окончательная фольга внешняя:	1 унция
Внутренняя конечная фольга:	1 унция
Окончательная высота ПХБ:	1.1 мм ± 0.11
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Серебро для погружения
Маска для сварки применяется:	Сверху и снизу, минимум 12 микрон
Цвет маски для сварки:	Синий, KSM-6189BL04/KSM-19H01
Тип паяльной маски:	LPSM
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	Нет
Цвет легенды компонента	Нет
Наименование или логотип производителя:	Нет
ВИА	Плотное отверстие (PTH), минимальный размер 0,3 мм.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	0.0059"
Площадь:	0.0029"
Толерантность сверла:	0.002"
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.
