Общее описание

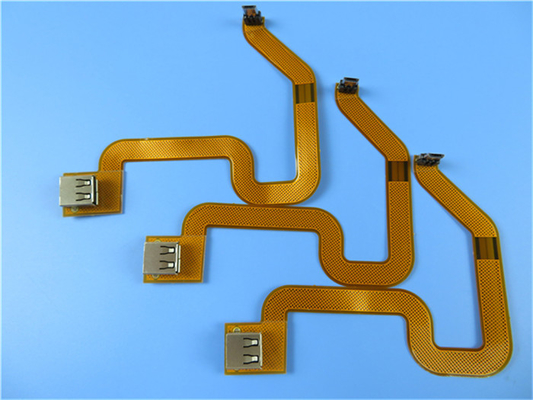

Это тип гибких печатных схем построенных на субстрате polyimide с соединителями собранными для применения радиотелеграфа USB. Основное вещество РА медное 35um прилипателя двойного слоя на polyimide 25um толщиной. Оно имеет импеданс 100 омов дифференциальный с разъединением следа 4.7mil и следа 7.9mil. 2 толщина на главном укреплении, одно для 0.3mm FR-4 и одно для 0.8mm FR-4 для того чтобы поддержать соединители. Весь гибкий трубопровод не имеет никакой silkscreen, но с желтым золотом coverlay и погружения на пусковых площадках. Основное вещество от Shengyi SF202, весь поставлять доски одиночный вверх. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Каждые 80 частей упакованы для пересылки.

Параметр и технические спецификации

Особенности и преимущества

Превосходная гибкость;

Уменьшение тома;

Сокращение веса;

Высокое solderability, не усиливать монтажных плат и меньше загрязнения поверхности PCB;

Быстрая и своевременная доставка;

квадратная мастерская метра 16000;

Своевременное обслуживание;

Больше чем 19 лет опыта PCB;

Применения

Промышленный регулятор температуры контроля, доска гибкого трубопровода датчика автомобиля, дисплей СИД, модуль ПК планшета, голова FPC лазера, встроенная антенна FPC мобильного телефона, пояс контакта струйного принтера

Компоненты гибкой цепи

Гибкая цепь состоит из медной фольги, диэлектрического substrate+ coverlay и слипчивого.

Медная фольга доступна в 2 разных видах меди: Медь ED и медь РА.

Медь ED electro-депозированная (ED) медная произведенная фольга тем же самым способом, что медная фольга используемая для твердых плат с печатным монтажом. Это также значит что «обработана» медь, т.е., она имеет немножко грубую поверхность на одной стороне, которая обеспечивает лучшее прилипание когда медная фольга скреплена к основному веществу.

Медь РА свернутая и обожженная медная фольга произведенная от электролитически депозированной меди катода, которая расплавлена и брошена в слитки. Слитки первые горячекатаные к некоторому размеру и филированные на всех поверхностях. Медь после этого и обожжена, до тех пор пока пожеланная толщина не получена.

Медная фольга доступна в толщине μm 12, 18, 35 и 70.

Больше всего общее доступное для диэлектрического субстрата и coverlay фильмы polyimide. Этот материал можно также использовать как coverlay. Polyimide наиболее хорошо одет для гибких цепей из-за своих характеристик как указано ниже:

Высокотемпературное сопротивление позволяет припаять деятельность без повреждать гибкие цепи

Очень хорошие электрические свойства

Хорошая химическая устойчивость

Polyimide доступен в толщинах μm 12,5, 20, 25 и 50.

Низкопробные ламинаты для твердых плат с печатным монтажом медные фольги прокатанные вместе с основными веществами, слипчивый приходить от материала prepreg во время слоения. Противоположность к этому гибкая цепь где слоение медной фольги к материалу фильма достигано посредством слипчивой системы. Необходимо различить между 2 основными системами слипчивых, а именно термопластиковых и thermoset прилипателей. Выбор продиктован отчасти обработкой, и отчасти применением законченной гибкой цепи.
