Желтый двойник Coverlay 1oz встал на сторону FPC с заголовком золота погружения

Yellow Coverlay 1oz Double Sided FPC With Immersion Gold Header
Yellow Coverlay 1oz Double Sided FPC With Immersion Gold Header Yellow Coverlay 1oz Double Sided FPC With Immersion Gold Header Yellow Coverlay 1oz Double Sided FPC With Immersion Gold Header Yellow Coverlay 1oz Double Sided FPC With Immersion Gold Header Yellow Coverlay 1oz Double Sided FPC With Immersion Gold Header Yellow Coverlay 1oz Double Sided FPC With Immersion Gold Header

Большие изображения :  Желтый двойник Coverlay 1oz встал на сторону FPC с заголовком золота погружения

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-270.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Полимиде Отсчет слоя: 2 слоя
Толщина Пкб: 0.25мм Размер PCB: 20,22 x 232.47mm
Coverlay: желтый Silkscreen: белый
Медный вес: 1ОЗ Поверхностный финиш: Золото погружения
Высокий свет:

Желтый двойник Coverlay встал на сторону FPC

,

двойник 1oz встал на сторону FPC

,

цепь 1oz FPC гибкая напечатанная

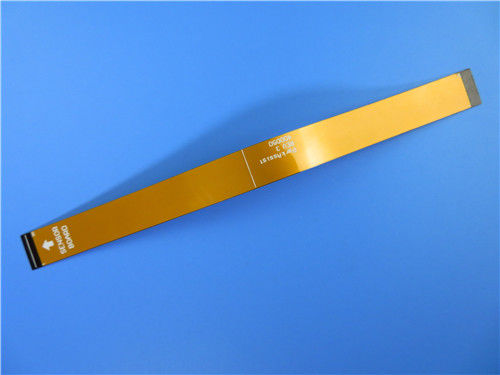

Двойник встал на сторону гибкое напечатанное Circkuit (FPC) построенный на Polyimide PCBs с заголовком золота погружения для датчиков

(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкой напечатанной цепи для применения систем доступа. 2 слоя FPC на 0.25mm толстом. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.

Параметр и технические спецификации

Размер гибкого PCB 20,22 x 232.47mm
Количество слоев 2
Тип доски Гибкий PCB
Толщина доски 0.25mm
Материал доски 25µm
Поставщик доски материальный ITEQ
Значение Tg материала доски 60
Толщина Cu PTH µm 20
Внутренние thicknes Cu Iayer N/A
Поверхностная толщина Cu 35um
Цвет Coverlay Желтый цвет
Номер Coverlay 2
Толщина Coverlay µm 25
Материал укрепления Polyimide
Толщина укрепления 0.2mm
Тип чернил Silkscreen IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Белый
Номер Silkscreen 2
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 90 3M отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

Желтый двойник Coverlay 1oz встал на сторону FPC с заголовком золота погружения 0

Желтый двойник Coverlay 1oz встал на сторону FPC с заголовком золота погружения 1

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Управляемость электрического дизайна параметра

Припаянный конец может быть всеми

Материальный optionality

Низкая цена

Непрерывность обработки

Конкурентоспособная цена

Тариф жалобы клиента: <1>

Применения

Гибкий плоский кабель, изгибает клавиатуру для ключей мобильного телефона, доску модуля ПК планшета мягкую

Пояснения FPC

Согласно основному веществу сочетания из и медной фольге, гибкую монтажную плату можно разделить в 2 типа: гибкая доска со слипчивой и гибкой доской без прилипателя. Цена PCB не-прилипателя гибкого гораздо выше чем это из слипчивого гибкого PCB, но своя гибкость, скрепляющ силу между медными фольгой и субстратом и плоскостность припоя также лучшие чем это из слипчивого гибкого PCB. Так он только использован в ситуациях высокого спроса, как: COF (ОБЛОМОК НА ГИБКОМ ТРУБОПРОВОДЕ, гибкой доске с обнаженным обломоком, высокой плоскостности пусковой площадки) и так далее. Потому что своя цена высока, большее часть из гибкого PCBs используемого в рынке все еще слипчивая гибкая монтажная плата. Потому что гибкая монтажная плата главным образом использована в ситуации где гнуть необходимо, если дизайн или процесс не разумны, то легко произвести микро-отказы, заварку и другие дефекты.

Экономика использования FPC

Если расчет цепи относительно прост, то полный том небольшой, и космос соответствующий, традиционное внутреннее соединение гораздо дешевле. Гибкие цепи хороший вариант дизайна если цепь сложна, обрабатывает много сигналов или имеет особенные электрические или механические требования. Когда размер и представление применений превышают емкость твердых цепей, гибкое собрание самые экономические. Пусковую площадку 12mil с 5mil через отверстие и гибкую цепь с линиями 3mil и размечать можно изготовить на тонком фильме. Поэтому, она более надежна для того чтобы установить обломок сразу на фильме. Никакое пламя - retardant который смог быть источником иона. Эти фильмы могут быть защитны и затвердели на более высоких температурах для того чтобы получить более высокие температуры перехода стекла. Гибкие материалы более менее дороги чем твердые материалы потому что они свободны соединителей.

Желтый двойник Coverlay 1oz встал на сторону FPC с заголовком золота погружения 2Желтый двойник Coverlay 1oz встал на сторону FPC с заголовком золота погружения 3
