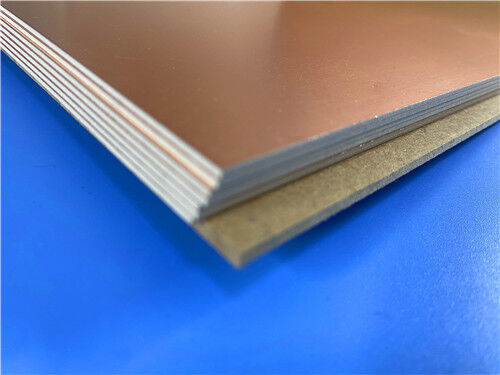

4-слойный Rogers RO3210 высокочастотный ПКБ 1.22 мм с ISIG Finish

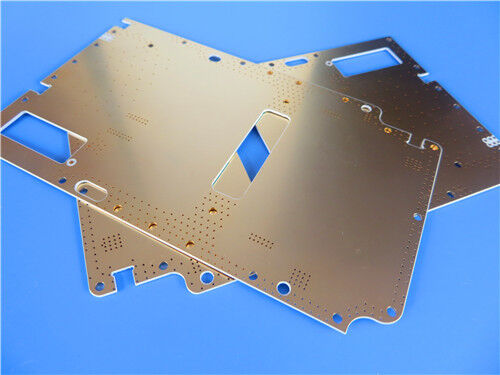

Эта изготовленная на заказ 4-слойная высокочастотная печатная плата Rogers использует симметричную структуру: два сердечника RO3210 толщиной 0,508 мм, склеенные препрегом RO4450F толщиной 0,2 мм. Конечная толщина после прессования достигает 1,22 мм. На внешних и внутренних слоях используется медь толщиной 1 унция, что обеспечивает стабильную передачу высокочастотных сигналов. Плата размером 79 мм × 79 мм для 1 шт. имеет обе стороны без паяльной маски и шелкографии. Покрытие серебром и золотом обеспечивает превосходную проводимость и защиту от потускнения. Изготовленные на заказ пазы с контролируемой глубиной соответствуют особым структурным требованиям ВЧ-цепей. Эта печатная плата, полностью изготовленная из высокочастотных материалов Rogers, обеспечивает стабильные электрические характеристики и надежные механические свойства для микроволновых и ВЧ-применений.

Спецификации печатной платы
Эта 4-слойная печатная плата использует структуру из всех материалов Rogers. Сердечники RO3210 формируют цепи, а препрег RO4450F действует как связующая пленка между внутренними слоями. Для передовых ВЧ-схем применяются прецизионное ламинирование и изготовленные на заказ пазы с контролируемой глубиной.


Введение в материал Rogers RO3210
Высокочастотные материалы для печатных плат RO3210™ представляют собой ламинаты с керамическим наполнителем, армированные стеклотканью. Разработанные для обеспечения превосходных электрических характеристик и механической стабильности по конкурентоспособным ценам, RO3210 относятся к серии RO3200™, улучшенному расширению серии RO3000® с повышенной механической стабильностью.

Серия RO3200 сочетает гладкую поверхность ламинатов из нетканого ПТФЭ для более точных допусков травления линий с жесткостью подложек из ПТФЭ со стеклотканью. Изготовление следует стандартным методам обработки ПТФЭ-печатных плат, как указано в официальном руководстве по изготовлению «Руководство по изготовлению высокочастотных материалов серии RO3000». RO3210 имеет диэлектрическую проницаемость 10,2 и коэффициент рассеяния 0,0027. Ламинаты серии RO3200 производятся в соответствии с системой качества, сертифицированной по ISO 9002.



Преимущества основного материала

• Повышенная механическая стабильность по сравнению с классическими материалами серии RO3000
• Гладкая поверхность ламината обеспечивает более точные допуски травления для тонких проводников
• Dk=10,2 и низкий коэффициент рассеяния (0,0027), минимизирующий потери высокочастотного сигнала
• Производство, сертифицированное по ISO 9002, обеспечивает стабильную производительность каждой партии
• Совместимость со стандартными процессами изготовления ПТФЭ-печатных плат
• Препрег RO4450F обеспечивает надежное склеивание многослойных стеков Rogers


Типичные области применения
Благодаря стабильным диэлектрическим свойствам и улучшенной механической жесткости эта 4-слойная печатная плата RO3210 широко используется в коммерческих микроволновых и ВЧ-системах:


• Автомобильные системы предотвращения столкновений
• Автомобильные GPS-спутниковые антенны
• Системы беспроводной связи
• Микрополосковые антенны для беспроводной связи
• Спутниковые системы прямого вещания
• Кабельные системы передачи данных
• Удаленные считыватели счетчиков
• Силовые задние панели
• LMDS и беспроводной широкополосный доступ
• Инфраструктура базовых станций


Заключение
Эта изготовленная на заказ 4-слойная печатная плата Rogers использует симметричную структуру сердечников RO3210, склеенных препрегом RO4450F. Медь толщиной 1 унция нанесена на внутренние и внешние слои. Плата имеет обе стороны без паяльной маски или шелкографии, с покрытием серебром и золотом. Изготовленные на заказ пазы с контролируемой глубиной предназначены для специализированных ВЧ-схем. RO3210 обеспечивает улучшенную механическую стабильность, точную возможность травления и низкие потери на высоких частотах. Эта многослойная печатная плата из всех материалов Rogers является надежным решением для автомобильных радаров, спутниковых антенн, беспроводного широкополосного доступа и инфраструктуры базовых станций.
