4-слойный Rogers RO4003C гибридный ПКБ 0,75 мм 2u ̊ позолоченная пластина

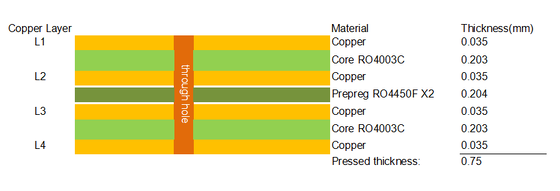

This high-precision 4-layer Rogers RO4003C hybrid PCB is professionally manufactured for high-frequency RF and microwave circuit applications that demand stable electrical performance and high fabrication consistencyПринимая симметричный гибридный стек-ап с диэлектриком RO4003C 0,203 мм с обеих сторон и препрег-соединителем RO4450F посередине, доска достигает стандартной толщины ламинированного прессования 0,75 мм.Каждый проводящий слой спроектирован с 1 унции готовой медной толщины, обеспечивая равномерную проводимость тока и стабильную высокочастотную передачу сигнала.

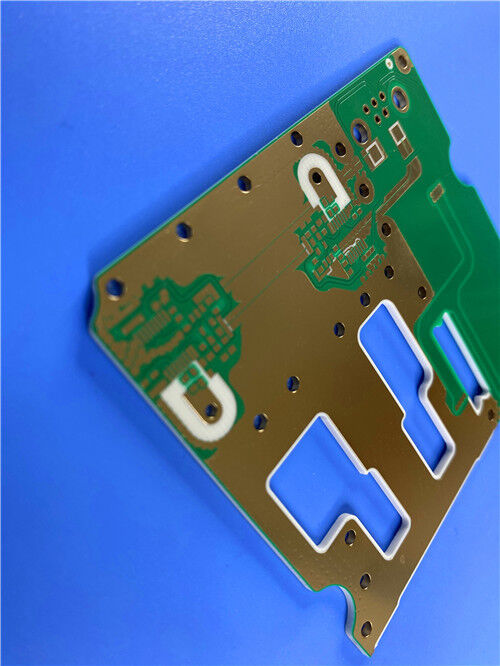

С точки зрения поверхности и шелковой экрана, он имеет зеленую сварную маску с черными символами на верхнем слое и обычную зеленую сварную маску без шелковой экрана на нижнем слое,сочетается с погружением золотой покрытием 2u, чтобы обеспечить отличную устойчивость к окислению, производительность сварки и долгосрочная надежность.Продукт имеет толщину 25 мкм в отверстиях из меди и покрыт смолой с помощью электропластированной технологии заполнения для устранения полых проходов., предотвращает переполнение сварки и повышает герметичность конструкции.широко подходящий для коммерческого и промышленного высокочастотного оборудования связи.

ПХБСпецификации

Руководство по обработке материалов серии Rogers RO4003C

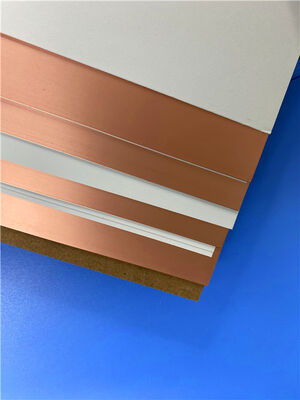

Rogers RO4003C - это высококачественный углеводородный керамический ламинат, широко используемый наряду сRO4350BиRO4835Серия для высокочастотных радиочастотных и микроволновых печатных плат. Она имеет стабильные диэлектрические характеристики и отличную универсальную совместимость процессов,идеально подходит для производства стандартных многослойных печатных плат с препрег-соединениями RO4400FНиже приведены стандартизированные рекомендации по обработке субстратов RO4003C:

Стандарты хранения материалов

Для поддержания устойчивых электрических и механических свойств полностью покрытые ламинатами RO4003C требуется контролируемое хранение при комнатной температуре от 10 до 32 °C.Принятие системы инвентаризации "первый впервые" и полный отслеживание партии позволяет избежать долгосрочной деградации хранения, обеспечивая полную отслеживаемость качества от сырья до готовых ПХБ.

Инструментация и подготовка внутреннего слоя

RO4003C совместим с основными прицепными и безприцепными производственными инструментами. Рекомендуется использовать защелки, многолинейные инструменты и процессы пробивания после гравирования для достижения точного выравнивания внутреннего слоя.Для предварительной обработки поверхности тонкосердечные подложки используют химическую очистку, микроэтирование и полоскание, в то время как толстосердечные доски поддерживают механическую чистку.Материал подходит для большинства жидких и сухих фоторезисторов пленки и работает без сбоев с традиционными линиями производства FR-4 DES для точного моделирования цепи.

Процесс многослойной ламинации

Этот высокочастотный ламинат поддерживает стандартные технологии обработки поверхности оксида меди и оксида.позволяет стабильныйСтандартизированный процесс склеивания гарантирует тесную интеграцию слоев и последовательную структурную производительность для гибридных высокочастотных стеков ПКБ.

Спецификации профессионального бурения

Для бурения RO4003C применяются стандартные алюминиевые входные и фенольные выходные доски.Большие сверла требуют нагрузки на чипы свыше 0Несмотря на небольшое износ инструмента во время обработки,однородная структура керамических частиц поддерживает устойчивую шероховатость стенки отверстия 8 ‰ 25 μm, обеспечивая стабильное качество для массового производства.
