RO3003 + Tg170 FR-4 Гибридная 4-слойная печатная плата из керамического ПТФЕ с высокой частотой

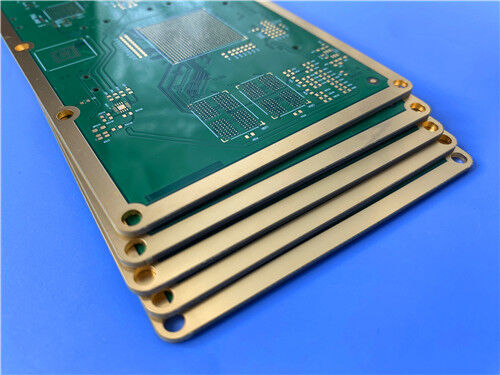

Созданная как гибридная многослойная печатная плата, эта изготовленная на заказ 4-слойная печатная плата сочетает в себе 10-миллиметровый керамический ПТФЭ-ламинат Rogers RO3003 с материалом Tg170 FR-4. Готовая прессованная толщина составляет 0,694 мм, с медным покрытием весом 1 унция на каждом слое. Размером 127 мм × 97 мм, комплект включает пять различных конструкций печатных плат (всего 5 штук). Он поставляется с зеленой паяльной маской, напечатанной белым шелкографией, и покрытием из иммерсионного золота для обеспечения хорошей паяемости и антиокислительных свойств. Одной из выдающихся особенностей являются канавки с контролируемой глубиной, проложенные от L2 до L4, которые не требуют гальванического покрытия. Объединяя высокочастотные преимущества RO3003 и структурную прочность FR-4, эта гибридная плата разработана для коммерческих микроволновых и РЧ-систем.Единицы измеренияПутем наслоения высокочастотного субстрата Rogers RO3003 и высокотемпературного FR-4 эта 4-слойная гибридная печатная плата обеспечивает хороший баланс между премиальными электрическими характеристиками РЧ и прочностью механической целостности. Точное ламинирование и индивидуальная обработка гарантируют стабильные размеры и надежную работу схемы для сложных радиочастотных конструкций.

Пункт спецификации

Детали параметра

RO3003 поддерживает коэффициент теплового расширения (CTE) 17 ppm/°C по осям X и Y, что близко соответствует скорости теплового расширения меди. Это обеспечивает превосходную стабильность размеров; типичная усадка после травления и сушки остается ниже 0,5 мил на дюйм. Его CTE по оси Z составляет 24 ppm/°C, что обеспечивает надежную работу металлизированных отверстий даже при жестких тепловых циклах. RO3003 также сохраняет очень стабильную диэлектрическую постоянную в зависимости от температуры. Изготовление может осуществляться по стандартным рабочим процессам для ПТФЭ-печатных плат, с незначительными корректировками, указанными в официальном руководстве по изготовлению для высокочастотных материалов RO3000.

Типичное значение RO3003

Свойство

Совместимость с обычными процессами производства ПТФЭ-печатных плат, упрощающая производство

• Гибридный стек с Tg170 FR-4 обеспечивает баланс между высокочастотной производительностью сигналов и механической прочностью
• Типичные области применения
• Благодаря стабильному диэлектрическому поведению, высокой термостойкости и точному контролю размеров, эта гибридная 4-слойная печатная плата RO3003 используется во многих коммерческих секторах микроволновой и беспроводной РЧ-связи:
• Автомобильные радарные системы
• Спутниковые антенны GPS
• Системы сотовой связи: усилители мощности и антенны базовых станций

Плоские антенны для беспроводной связи

Оборудование прямой спутниковой трансляции

• Кабельные линии передачи данных
• Устройства дистанционного считывания показаний
• Высокочастотные силовые бэкплейны
• Заключение
• Эта изготовленная на заказ 4-слойная гибридная печатная плата сочетает в себе 10-миллиметровый керамический ПТФЭ Rogers RO3003 и Tg170 FR-4. Каждый слой использует 1 унцию меди, с зеленой паяльной маской, белой шелкографией и иммерсионным золотом. Неметаллизированные канавки с контролируемой глубиной между L2 и L4 изготовлены на заказ для удовлетворения специфических требований РЧ-схем. RO3003 обеспечивает превосходную термическую стабильность и низкую усадку, в то время как FR-4 добавляет механическую жесткость. Вместе они создают экономичное, высоконадежное решение, идеально подходящее для автомобильных радаров, спутниковой связи, базовых станций сотовой связи и других микроволновых и РЧ-проектов.
