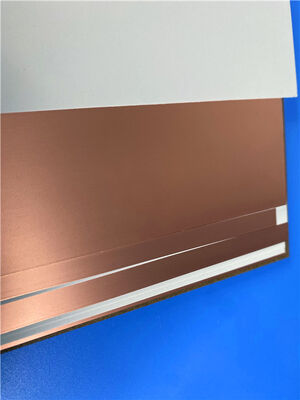

Гибридные печатные платы на многослойных платах RO4350B и RO3010

12-слойная гибридная высокочастотная печатная плата RO4350B и RO3010 представляет собой высокоточную многодиэлектрическую радиочастотную плату, разработанную для микроволновых и широкополосных систем связи высокой плотности. Эта специальная 12-слойная гибридная печатная плата имеет профессиональную смешанную структуру штабелирования, включающую верхний и нижний внешние слои толщиной 4 мил RO4350B, промежуточные центральные слои с микроволновой подложкой RO3010 толщиной 5 мил / 10 мил / 25 мил и препрег RO4450F в качестве связующего диэлектрического материала по всей сборке.

В этой печатной плате используется стандартная дифференцированная медная конфигурация: медь толщиной 1 унция для внешних слоев для надежной передачи высокочастотного сигнала и проводимости тока и медь толщиной 0,5 унции для внутренних слоев для поддержки сверхтонкой маршрутизации линий и компоновки с высокой плотностью. Он оснащен зеленой паяльной маской с белой шелкографией и высококачественной отделкой поверхности палладиевым золотом без содержания никеля, которая устраняет помехи сигнала слоя никеля и обеспечивает превосходную высокочастотную проводимость и стойкость к окислению. Эта 12-слойная гибридная плата с размерами платы 107 мм × 91,5 мм (2 штуки в партии) и сложной многогрупповой сквозной структурой сочетает в себе широкополосную стабильность RO4350B с низкими потерями и преимущества миниатюризации RO3010 с высоким Dk, что идеально подходит для компактных высокопроизводительных радиочастотных и микроволновых устройств.

Характеристики 12-слойной гибридной печатной платы RO4350B и RO3010

12-слойная гибридная сборка печатной платы

Что такое RO4350B? Широкополосный высокочастотный ламинат с низкими потерями

RO4350B — это армированный стекловолокном углеводородный керамический ламинат премиум-класса, принадлежащий к серии Rogers RO4000, широко известный как основная высокопроизводительная подложка для коммерческих радиочастотных и микроволновых схем. Обладая стабильной диэлектрической проницаемостью (Dk=3,48) и сверхнизким коэффициентом рассеяния (Df=0,0037 при 10 ГГц), RO4350B сохраняет стабильные электрические характеристики в чрезвычайно широком частотном спектре, обеспечивая минимальное затухание сигнала для широкополосной высокочастотной работы.

В отличие от традиционных материалов из ПТФЭ, требующих сложной специальной обработки, RO4350B отличается превосходной технологичностью и полной совместимостью со стандартными производственными процессами FR-4. Он не требует специальной обработки, поддерживает автоматизированное оборудование для обработки печатных плат и подходит для массового производства в больших объемах. Обладая высокой термической стабильностью и надежным согласованием КТР с медной фольгой, RO4350B предотвращает расслоение слоев из-за растрескивания и термической деформации во время многократной пайки и термоциклирования. Его выдающаяся стабильность в широкополосном режиме, низкие вносимые потери и высокая мощность делают его предпочтительным материалом внешнего слоя для высокочастотных гибридных печатных плат.

РОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 4350B

РО4350БЛаминатПриложения

Инфраструктура беспроводной связи:ВЧ-модули базовой станции 5G/6G, широкополосные антенные платы, усилители мощности (PA) и малошумящие усилители (LNA)

Микроволновые и радиочастотные устройства:Высокочастотные фильтры, ответвители, разветвители и схемы согласования импеданса для широкополосных микроволновых систем.

Автомобильные высокочастотные системы:Автомобильный радар миллиметрового диапазона 77 ГГц, модули адаптивного круиз-контроля и контроля безопасности автомобиля

Прецизионное испытательное и измерительное оборудование:Приспособления для высокочастотных испытаний, платы приема и обработки сигналов

Аэрокосмическая и оборонная электроника:РЧ-схемы с низкими вносимыми потерями, требующие высокой термической стабильности и стабильности широкополосного доступа.

Что такое RO3010? Ламинат для микроволновой обработки из ПТФЭ с керамическим наполнителем High-Dk

RO3010 — это высокоэффективный композит из ПТФЭ с керамическим наполнением.ламинатиз серии Rogers RO3000, специально разработанной для компактных миниатюрных СВЧ-схем. Он имеет высокую и стабильную диэлектрическую проницаемость Dk=10,2±0,30 и сверхнизкий коэффициент рассеяния Df=0,0022 при частоте 10 ГГц, что позволяет значительно уменьшить размер схемы при сохранении сверхнизких потерь высокочастотного сигнала. Эта характеристика высокого Dk позволяет разработчикам миниатюризировать радиочастотные компоненты, включая антенны, фильтры и соединители, для электронных устройств с высокой плотностью размещения в ограниченном пространстве.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RO3010

РО3010ЛаминатПриложения

Миниатюрные радиочастотные компоненты:Компактные антенны, микрофильтры и миниатюрные соединители для беспроводных устройств с ограниченным пространством.

Многослойные печатные платы высокой плотности:Гибридные стековые платы с большим количеством слоев, требующие уменьшения размера и стабильных высокочастотных характеристик.

Спутниковая и микроволновая связь:Узкополосные высокоточные модули обработки и приема сигналов

Промышленные высокочастотные датчики:Высокостабильное микроволновое оборудование для обнаружения и обнаружения, работающее в сложных условиях окружающей среды.
