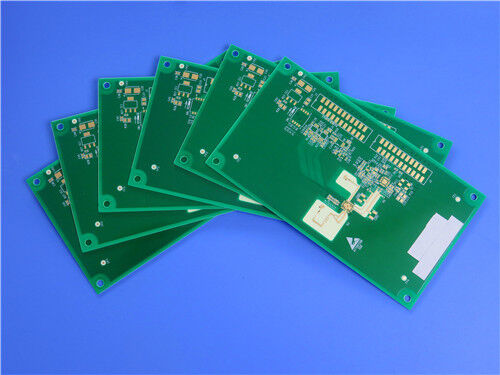

8-слойный гибридный ПКБ RO4003C и S1000-2M Материал 1,6 мм с слепыми проемами

Эта 8-слойная гибридная высокочастотная печатная плата представляет собой высоконадежную печатную плату со смешанным диэлектриком, предназначенную для стабильной передачи радиочастотного сигнала и работы в условиях высоких температур. Эта специальная гибридная печатная плата имеет профессиональную многослойную структуру с высокочастотными ламинатами RO4003C толщиной 0,203 мм на верхнем и нижнем слоях и высокопроизводительным материалом FR-4 S1000-2M для внутренних слоев ядра. Стандартная толщина готовой платы составляет 1,6 мм, а размеры — 273 × 185 мм (включая полосы инструментов).

Плата имеет индивидуальную медную конструкцию Инь-Ян: медь толщиной 1 унцию для внешних слоев и смешанные внутренние медные слои толщиной 0,5 унции и 1 унцию, чтобы сбалансировать точность маршрутизации тонких линий и стабильность передачи сильного тока. Эта гибридная печатная плата с отделкой поверхности Immersion Gold и двусторонней зеленой паяльной маской с белой шелкографией поддерживает высокоточные процессы, включая глухие переходные отверстия L1-L2 и L7-L8, а также универсальную полимерную заглушку для отверстий диаметром 0,2 мм, 0,25 мм и 0,35 мм. Сочетая в себе радиочастотные характеристики RO4003C со сверхмалыми потерями и высокую термическую стабильность S1000-2M, эта 8-слойная гибридная плата обеспечивает превосходную стабильность широкополосного сигнала и устойчивость к тепловому удару для коммуникационных, автомобильных и высокочастотных микроволновых устройств.

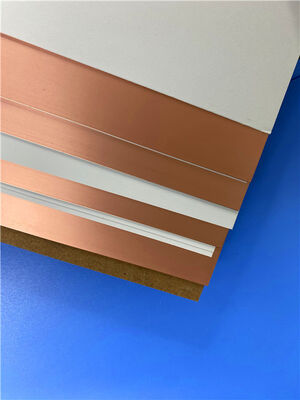

Что такое RO4003C? Введение в высокочастотный материал

RO4003C принадлежит к серии ламинатов из углеводородной керамики RO4000 премиум-класса, разработанной для обеспечения превосходных высокочастотных характеристик и экономичного изготовления схем. Являясь основной ВЧ-подложкой с низкими потерями, она подходит для большинства коммерческих СВЧ- и ВЧ-схем, в которых традиционные материалы FR-4 не поддерживают работу на высоких частотах выше 500 МГц. RO4003C сохраняет высокую стабильность диэлектрической проницаемости в широком диапазоне частот и имеет сверхнизкий температурный коэффициент Dk, эффективно предотвращая дрейф электрических параметров в переменных тепловых и частотных условиях.

В отличие от дорогих высокочастотных подложек из ПТФЭ, RO4003C полностью поддерживает стандартные рабочие процессы обработки FR-4 без специальной обработки, такой как травление натрием. При температуре Tg, превышающей 280°C, материал сохраняет стабильные характеристики расширения во всех диапазонах температур обработки схем и пайки. Его CTE, соответствующий меди, обеспечивает исключительную стабильность размеров, а низкое тепловое расширение по оси Z обеспечивает надежную работу металлического покрытия в сквозных отверстиях даже при сильном термическом ударе. НеобязательныйЛоПро фольгаеще больше снижает вносимые потери, что делает RO4003C идеальным для широкополосных высокочастотных приложений.

RO4003C Типичные области применения

• Широкополосные радиочастотные и микроволновые устройства
• Системы беспроводной связи
• Высокочастотное прецизионное оборудование
• Аэрокосмическая и оборонная электроника

Что такое С1000-2М? Материал FR-4 с высоким Tg и низким КТР

S1000-2M — это высокоэффективный ламинат FR-4, не содержащий свинца, со сверхнизким КТР по оси Z и превосходной термической стабильностью. Эта подложка промышленного класса отличается превосходной стойкостью к PCT, сверхнизким водопоглощением и высокой устойчивостью к жаре и влажности, обеспечивая долговременную структурную стабильность в суровых условиях эксплуатации. Он обеспечивает исключительную механическую технологичность и совместимость с бессвинцовыми сборками, идеально подходит для многослойных структур печатных плат с большим количеством слоев.

В качестве надежного материала внутреннего сердечника для гибридных высокочастотных печатных плат S1000-2M эффективно балансирует общую жесткость платы, уменьшает общее отклонение от теплового расширения и повышает надежность межслойного соединения. Он широко применяется в высокопроизводительном вычислительном оборудовании, коммуникационной инфраструктуре и автомобильных электронных системах, где требуется высокая стабильность и высокая термостойкость.

Типичные применения С1000-2М

• Печатные платы с большим количеством слоев
• Вычислительное оборудование и оборудование для обработки данных
• Коммуникационная инфраструктура
• Автомобильная электроника

Детали печатной платы

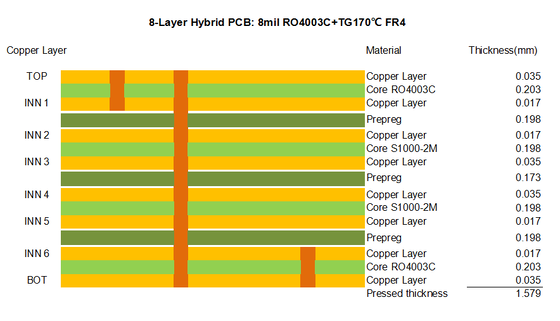

Обзор структуры стека гибридной печатной платы

Индивидуальное обслуживание печатных плат и гарантия качества

Формат работы:Мы поддерживаем стандартные файлы проектирования Gerber RS-274-X для производства гибридных печатных плат по индивидуальному заказу, обеспечивая точную и воспроизводимую работу платы.

Строгий контроль качества:Все гибридные высокочастотные печатные платы соответствуют промышленным стандартам IPC-Class-2. Каждая плата проходит 100% электрические испытания перед отправкой, чтобы исключить проблемы с обрывом/коротким замыканием и обеспечить стабильную производительность партии.

Глобальная таможенная служба:Мы предоставляем комплексные решения, включая профессиональную техническую консультацию, индивидуальное предложение и доставку по всему миру для всех индивидуальных заказов на высокочастотные гибридные печатные платы.

Заключение

Эта 8-слойная гибридная печатная плата представляет собой экономичную и высоконадежную печатную плату со смешанным диэлектриком. Он сочетает в себе сверхнизкие широкополосные потери RO4003C, стабильные диэлектрические характеристики и совместимость с процессом FR-4 в сочетании с низким КТР S1000-2M, высокой термостойкостью и превосходной стабильностью многослойной укладки. Эта печатная плата из иммерсионного золота толщиной 1,6 мм, оснащенная медным дизайном Инь-Ян, прецизионными глухими переходными отверстиями и многофункциональной технологией полимерных заглушек, обеспечивает сбалансированные высокочастотные электрические характеристики и механическую долговечность. Он служит оптимальным решением для высококачественной беспроводной связи, прецизионного микроволнового оборудования, вычислительных и автомобильных электронных систем.
