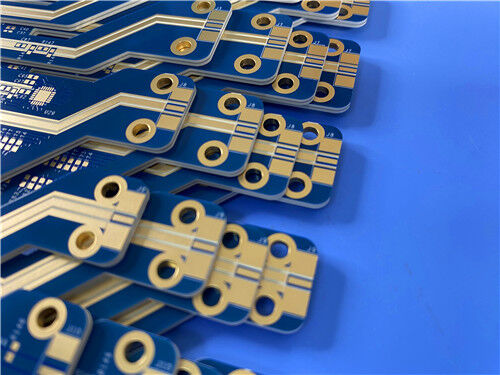

Эта 4-слойная гибридная печатная плата Rogers RT/duroid 6202 разработана для высоконадежных многослойных микроволновых и ВЧ-схем. Она имеет гибридную структуру, состоящую из диэлектрика RT/duroid 6202 толщиной 0,127 мм, связующего листа PP толщиной 0,381 мм и подложки FR-4 толщиной 0,4 мм, что обеспечивает общую толщину после прессования 1,014 мм. Печатная плата оснащена внутренним медным слоем 0,5 унции и внешним медным слоем 1 унция, в сочетании с покрытием из иммерсионного золота, синей паяльной маской и белым шелкографическим трафаретом для стабильной проводимости и четкой маркировки схемы. Изготовленная в соответствии со строгими стандартами IPC-6012 класса 3, она использует толщину медного покрытия отверстий 25 мкм, заливку отверстий смолой и технологию гальванического заполнения переходных отверстий в контактных площадках для обеспечения выдающейся структурной целостности. Оснащенная обработанными краями, установочными отверстиями и точками оптического выравнивания, эта высокочастотная печатная плата размером 110 мм × 35 мм поддерживает точную сборку и массовое производство, идеально подходя для аэрокосмической, радиолокационной и прецизионной связи.
Печатная плата Спецификации
| Параметр |
Технические детали |
| Структура слоев |
4-слойная гибридная жесткая печатная плата |
| Конфигурация стека |
0,127 мм RT/duroid 6202 + 0,381 мм PP + 0,4 мм FR-4 |
| Общая толщина после прессования |
1,014 мм |
| Вес меди |
Внутренний слой: 0,5 унции готовой меди; Внешний слой: 1 унция готовой меди |
| Обработка поверхности |
Иммерсионное золото |
| Паяльная маска и шелкография |
Синяя паяльная маска с белой шелкографией |
| Размеры платы |
110 мм × 35 мм (1 шт.) |
| Специальная обработка |
Обработанные края, установочные отверстия, точки оптического выравнивания; Заливка отверстий смолой, гальваническое заполнение переходных отверстий в контактных площадках |
| Толщина меди в отверстиях |
25 мкм |
| Стандарт качества |
IPC-6012 класс 3, высоконадежный |

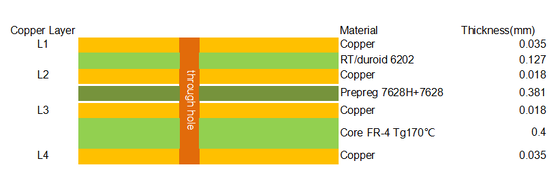

Стек печатной платы

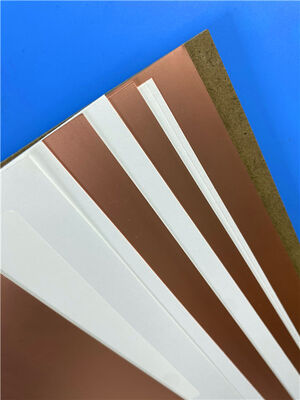

Введение в материал RT/duroid 6202
RT/duroid 6202 — это профессиональный низкопотерьный высокочастотный ламинат от Rogers, разработанный для сложных микроволновых структур и высокоточных многослойных ВЧ-схем. Усиленный оптимизированным стекловолокном, материал обладает чрезвычайно низким термическим сжатием и выдающейся стабильностью размеров. Он обеспечивает точный контроль диэлектрической проницаемости и толщины, а также сверхнизкий температурный коэффициент диэлектрической проницаемости. Эти основные свойства обеспечивают высокостабильные электрические характеристики при широких температурных колебаниях, эффективно снижая затухание высокочастотного сигнала и поддерживая постоянную целостность сигнала при длительной эксплуатации.
В отличие от обычных высокочастотных подложек, RT/duroid 6202 обеспечивает превосходную механическую совместимость с медной фольгой, с согласованным коэффициентом расширения в плоскости и минимальным усадкой при травлении. Это позволяет избежать отклонений в позиционировании при массовом производстве и устраняет необходимость вторичного двойного травления, значительно повышая точность изготовления и выход годных. Поддерживая гибкие варианты медной фольги от 0,5 до 2 унций, материал адаптируется к плоским, неплоским и сложным многослойным конструкциям. Он стал основной высоконадежной подложкой для аэрокосмического, оборонного, радиолокационного и прецизионного спутникового оборудования связи.
Основные характеристики производительности
Сверхнизкие высокочастотные потери: Обеспечивает превосходную эффективность передачи сигнала с минимальным затуханием, полностью соответствуя требованиям высокочастотных микроволновых и миллиметровых волн.
Превосходная стабильность размеров: Низкий коэффициент теплового расширения и сверхнизкая усадка при травлении обеспечивают точные допуски позиционирования схемы, поддерживая высокоточное производство тонких линий.
Стабильные электрические параметры: Обеспечивает узкий допуск Dk и сверхнизкий температурный дрейф, гарантируя стабильные диэлектрические характеристики в сложных сценариях температурных колебаний.
Высоконадежный процесс заливки отверстий: Заливка отверстий смолой и гальваническое заполнение переходных отверстий в контактных площадках устраняют полые переходные отверстия, повышая структурную плотность, стабильность проводимости и надежность пайки.
Преимущество гибридной структуры: Сочетает высокочастотные характеристики RT/duroid 6202 с экономической эффективностью FR-4, балансируя профессиональные ВЧ-характеристики и коммерческую рентабельность.
Типичные области применения
- Фазированные антенные решетки
- Наземные и бортовые радиолокационные системы
- Антенны глобальной системы позиционирования
- Силовые задние панели
- Высоконадежные сложные многослойные схемы
- Системы предотвращения столкновений коммерческих авиалайнеров
- Формирователи луча
Заключение
Изготовленная с использованием высококачественного высокочастотного диэлектрического материала Rogers RT/duroid 6202, передовой технологии заполнения переходных отверстий и производства по стандарту IPC класса 3, эта 4-слойная гибридная печатная плата обеспечивает стабильные низкопотерьные электрические характеристики, точную стабильность размеров и превосходную тепловую надежность. Она эффективно преодолевает ограничения по потерям сигнала и точности обычных плат FR-4 в условиях высокочастотной работы. Сочетая профессиональную подложку микроволнового класса с экономичной структурой FR-4, эта гибридная конструкция оптимизирует общую производительность и доступность, служа высоконадежным решением для аэрокосмической, спутниковой связи, прецизионной радиолокации и сложных многослойных ВЧ-схем.
