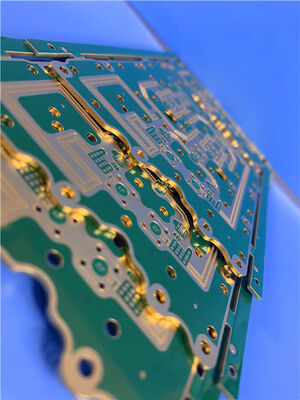

6-слойная гибридная печатная плата RO4350B и IT180A толщиной 1,6 мм с глухими переходными отверстиями и гальваническим покрытием по краю, высокочастотная плата

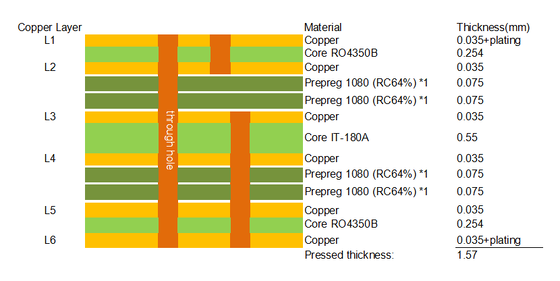

Этот 6-слойный гибридный высокочастотный печатный лист использует высококачественный смешанный диэлектрический набор, объединяющий материалы Rogers RO4350B и IT180A,обеспечивает сбалансированную высокочастотную производительность с низкими потерями и жесткую механическую стабильностьСкладчатая структура имеет 0,254 мм RO4350B субстраты на верхней и нижней сторонах, в паре с 0,55 мм IT180A диэлектрическим ядром и 0,075 мм IT180A предварительными связующими слоями,образующие стандартную готовую доску толщиной 1.6мм. Он имеет асимметричную медную конфигурацию с 1,42 унциями готовых наружных медных слоев и 1 унцией готовых внутренних медных слоев,удовлетворяющие требованиям к высокой проводимости тока и точной передаче сигнала для радиочастотных схем.

Этот ПКБ использует двустороннюю зеленую сварную маску с белым шелковым экраном для четкой идентификации цепи и надежной защиты от сварки,дополнен высококачественной погрузочной золотой поверхностью для повышения устойчивости к окислению и стабильности сваркиПрофессионально настроили с продвинутыми жалюзи с помощью технологии для L1-L2 и L3-L6 межслойных соединений,Он оптимизирует плотность цепи и эффективность маршрутизации сигнала, избегая помех через отверстие.Оснащенная обработкой полного края, доска получает улучшенную структурную целостность, электромагнитную защиту и износостойкость.Этот высоконадежный гибридный ПКБ идеально подходит для высокочастотной связи., микроволновое зондирование и высокоточное радиочастотное оборудование.

ПХБСпецификации

Виды высокочастотных медных фольг и характеристики их работы

Медная фольга выступает в качестве основного проводящего компонента для высокочастотных и микроволновых ПКБ, в значительной степени влияя на эффективность передачи сигнала, стабильность связей между слоями,и долгосрочная эксплуатационная долговечностьВысокочастотные диэлектрические подложки Роджерса совместимы с различными вариантами медной фольги, каждый из которых имеет уникальные структурные характеристики и электрические характеристики.Правильный выбор медной фольги на основе конструкции цепи и среды применения имеет важное значение для максимизации целостности сигнала и общей надежности ПКБНиже приведены наиболее часто используемые типы медной фольги для производства высокочастотных ПКБ:

Стандартная электродепонированная медная фольга (ED)

Электродепонированная медная фольга изготавливается путем депонирования чистых ионов меди на вращающийся титановый барабан в контролируемых условиях постоянного тока.Этот процесс создает асимметричную структуру с гладкимТолщина меди может быть точно регулирована путем изменения скорости вращения барабана, что обеспечивает гибкую настройку веса.Обе поверхности подвергаются специализированной обработке для укрепления адгезии между слоями с диэлектрическими материалами и повышения устойчивости к окислениюЭти усовершенствования предотвращают запятнание меди и обеспечивают стабильное качество ламинирования, что делает медную фольгу ED надежным вариантом для обычных высокочастотных схем.

Прокатная фольга

Прокатная фольга из меди производится путем повторного холодной прокатки, которая сжимает чистые медные билеты в однородные, сверхтонкие медные листы.Плоскость и гладкость ее поверхности определяются точностью и параметрами обработки прокатной машиныПо сравнению со стандартной ED медью, прокатаная медь имеет более плотную, более однородную внутреннюю структуру, обеспечивающую исключительную пластичность, механическую гибкость и устойчивость к усталости.С минимальными потерями проводника и стабильными физическими свойствами, он широко используется для высоконадежных высокочастотных ПКБ, которые требуют постоянной выносливости и точной передачи сигнала.

Резистивная медная фольга

Разработанная на основе стандартной медной фольги ED, резистивная медная фольга подвергается профессиональной модификации с металлическим или сплавным покрытием, нанесенным на ее матовую поверхность,с последующей обработкой грубостью частиц никеляЭто формирует устойчивый сопротивляющий слой на поверхности фольги, что позволяет точно настраивать импеданс для высокочастотных цепей.Специально предназначен для высокоточных радиочастотных систем и цепей ослабления сигнала, требующих строгой консистенции сопротивления, этот тип медной фольги эффективно стабилизирует импеданс цепи и минимизирует помехи сигнала в сложных модулях высокой частоты.

Обратно обработанная (RTF) медная фольга ED

Обратно обработанная ED медная фольга имеет поверхностную обработку на естественно гладкой стороне барабана, в отличие от обычной ED меди.значительно повышает сродство связывания с диэлектрическими субстратами и улучшает коррозионную стойкостьВо время ламинирования обработанные грубые боковые связи плотно связываются с диэлектрическим ядром.в то время как оригинальная матовая сторона сохраняет идеальную шероховатость для фоторезистентной адгезии без дополнительной химической или механической обработкиЭта конструкция эффективно снижает риск деламинации и потери проводника, идеально подходит для высокоточных многослойных высокочастотных ПКБ.

ЛоПРoМедная фольга

Медная фольга LoPro представляет собой улучшенную итерацию реверсивно обработанной меди ED, интегрированную с высококачественным клейким арматурным слоем на обработанной поверхности.Этот физический слой связывания дополнительно оптимизирует интерфейсную интеграцию между медной фольгой и диэлектрическими материаламиПолностью совместим с высокочастотными подложками серии Rogers RO4000Медь LoPro эффективно уменьшает потерю высокочастотного сигнала и повышает производительность пассивной интермодуляции (PIM)Он служит в качестве первоклассного меди для высокотехнологичного микроволнового, спутникового и высокоточного радиочастотного оборудования.

Различия в кристаллической структуре различных медных фольг

Внутренняя кристаллическая структура фундаментально отличает производительность электродепозированной и прокатаной медной фольги.образующий регулярное вертикальное кристаллическое устройство, похожее на ограждениеЭта структура имеет четкие и длинные кристаллические границы, перпендикулярное плоскости фольги, обеспечивая базовую проводимость и адгезию для обычных высокочастотных схем.процесс холодного проката измельчает и очищает внутренние зерна проката меди, образуя небольшие, нерегулярные сферические кристаллы, которые почти параллельны плоскости фольги.более низкое ослабление сигнала и более высокая устойчивость к усталости, более подходящий для высокопроизводительных высокочастотных и высокоскоростных цепей с строгими требованиями к производительности.
