Высокотемпературная 8-слойная FR4 ПКБ для спутникового радио

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-479.V1.0

Базовый материал:

Количество слоев:

8 слоев

Толщина печатной платы:

1.6mm ±0.16

Размер печатной платы:

215 x 212mm=1PCS

Паяльная маска:

зеленый

Шелкография:

Белый

Медная масса:

1 унция

Поверхностная обработка:

Погружение Золото

Выделить:

Спутниковая доска PCB радио FR4

8 доска PCB слоя FR4

FR4 PCB 8 слоев

Описание продукта

Посредством в ППД ПКВ высокая температура VIP ПКВ 8-слойный схематический щит на FR-4 с погружением золото для спутникового радио

1.1 Общее описание

Это тип 8-слойной печатной платы, построенной на FR-4 Tg170 субстрате для применения спутникового радио.6 мм толщины с белым шелковым экраном (Taiyo) на зеленой сварной маске (Taiyo) и погруженным золотом на подушках. Базовый материал из Тайваня ITEQ поставляет 1 до PCB на панель. Виасы с 0,2 мм заполнены смолой и закрыты (через подкладку). Они изготовлены по IPC 6012 Класс 2 с использованием предоставленных данных Гербера.Каждая из 25 панелей упакована для отправки..

1.2 Особенности и преимущества

(1) Соответствует требованиям RoHS и подходит для высокой тепловой надежности

(2) Высокая свариваемость, отсутствие напряжения на платах и меньшее загрязнение поверхности ПХБ.

(3) Срочность доставки: более 98%

(4) 30000 квадратных метров в месяц

(5) Более 15 лет опыта

(6) Объемная производительность

1.3 Применение

(1) Спутниковая связь

(2) Инвертор солнечной панели

(3) Встроенный процессор

1.4 Параметр и таблица данных

Размер ПКБ	215 х 212 мм = 1 PCS
Тип доски	Многослойные печатные платы
Количество слоев	8 слоев
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Да, да.
СТРАНКОВАНИЕ слоев	медь ------- 18um ((0,5 унций) + пластина верхний слой
	Препрег 7628 ((43%) 0,195 мм
	медь ------- 35мм ((1 унции) Средний слой 1
	FR-4 0,2 мм
	медь ------- 35мм ((1 унции) Средний слой 2
	Препрег 7628 ((43%) 0,195 мм
	медь ------- 35um ((1 унции) Средний слой 3
	FR-4 0,2 мм
	медь ------- 35мм ((1 унции) Средний слой 4
	Препрег 7628 ((43%) 0,195 мм
	медь ------- 35мм ((1 унции) Средний слой 5
	FR-4 0,2 мм
	медь ------- 35мм ((1 унции) Средний слой 6
	Препрег 7628 ((43%) 0,195 мм
	медь ------- 18um ((0,5 унций) + пластина BOT слой
Технологии
Минимальные следы и пространство:	4 миллилитра/4 миллилитра
Минимальные / максимальные отверстия:	00,3/3,2 мм
Количество различных отверстий:	18
Количество отверстий:	11584
Количество измельченных слотов:	2
Количество внутренних отрезков:	0
Управление импеданцией:	- Нет.
Номер золотого пальца:	0
Материал для доски
Эпоксид стекла:	FR-4 TG170°C, er<5.4.IT-180, ITEQ поставлено
Окончательная фольга внешняя:	1 унция
Внутренняя конечная фольга:	1 унция
Окончательная высота ПХБ:	10,6 мм ± 0.16
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Золото погружения (32,1%) 0,05 мкм над 3 мкм никеля
Маска для сварки применяется:	Сверху и снизу, минимум 12 микрон
Цвет маски для сварки:	Зелёный, PSR-2000 KX700G, Тайё поставляется.
Тип паяльной маски:	LPSM
Контур/резка	Маршрутизация, пробоины.
Маркировка
Страна легенды компонента	Сверху и снизу.
Цвет легенды компонента	Белый, S-380W, Тайё поставляется.
Наименование или логотип производителя:	Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА
ВИА	проложенный через отверстие ((PTH), минимальный размер 0,3 мм.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	0.0059"
Площадь:	0.0029"
Толерантность сверла:	0.002"
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

1.5 Конструкция для изготовления (3)

Серийный номер.	Процедура	Положение	Производственные мощности
			Большой объем (S<100 м2)	Средний объем (S<10 м2)	Прототип ((S<1m2)
			Большой объем (S<100 м2)	Средний объем (S<10 м2)	Прототип ((S<1m2)
31	Маска для сварки (18um, 35um, 70um и т.д. являются готовой меди. Если не упоминается медь, готовый 1 унция является значения по умолчанию)	Максимальный диаметр пробки	0.5 мм	0.5 мм	0.5 мм
32		Минимальная ширина моста с паяльной маской	Зеленый: 5 мм	Зеленый:4мл ((35ум)	Зеленый:4мл ((35ум)
33			Желтый:5мл ((35ум)	Желтый:4мл ((35мм)	Желтый:4мл ((35мм)
34			Синий: 5 мм	Синий: 4 миллиметров	Синий: 4 миллиметров
35			Чёрный: 6мл ((35мм)	Чёрный: 6мл ((35мм)	Чёрный: 6мл ((35мм)
36			Белый:6мл ((35мм)	Белый:6мл ((35мм)	Белый:6мл ((35мм)
37			Всего Мэтт: 6 миллионов	Всего Мэтт: 6 миллионов	Всего Мэтт: 6 миллионов
38			Зелёный: 5 мм (70 мм)	Зелёный: 4 мм (70 мм)	Зелёный: 4 мм (70 мм)
39			Желтый: 5 мм (70 мм)	Желтый:4мл ((70мм)	Желтый:4мл ((70мм)
40			Синий: 5 мм.	Синий: 4 миллиметров	Синий: 4 миллиметров
41			Черный: 6 мм (70 мм)	Черный: 6 мм (70 мм)	Черный: 6 мм (70 мм)
42			Белый:6мл ((70мм)	Белый:6мл ((70мм)	Белый:6мл ((70мм)
43		Открытая сварная маска	4милли ((35мм)	4милли ((35мм)	3 миллиметров ((35 мм)
44		Покрытие сварной маски	4милли ((35мм)	4милли ((35мм)	3 миллиметров ((35 мм)
45		Минимальная ширина текста паяльной маски	9мл ((35мм)	9мл ((35мм)	8мл ((35мм)
46		Минимальная толщина сварной маски	9 мм ((35 мм)	9 мм ((35 мм)	9 мм ((35 мм)
47		Максимальная толщина паяльной маски	30мм ((35мм)	30мм ((35мм)	30мм ((35мм)

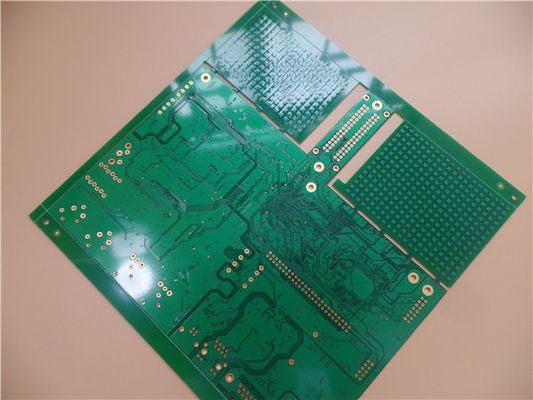

Высокотемпературная 8-слойная FR4 ПКБ для спутникового радио 1
