Подробная информация о продукте:
|
| Высокий свет: | RO4534 высокочастотное PCBs,Двойной,который встали на сторону блог PCB |
||
|---|---|---|---|
Пожалуйста заметьте что показанные изображение и спецификации для этого выполненного на заказ продукта для ссылки только.

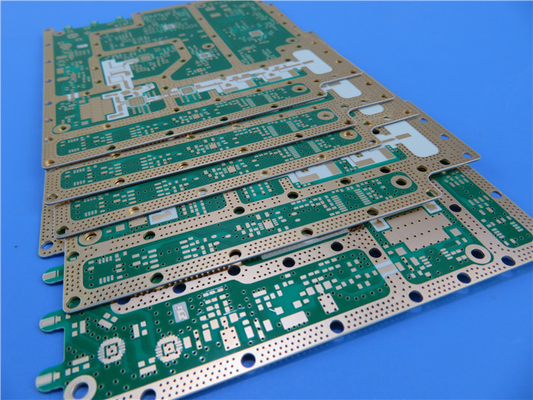

Этот определенный высокочастотный PCB тип антенны который изготовлен используя Rogers RO4534 с субстратом 20mil, старт с медью 0.5oz и закончен с медью 1oz. Доска отличает тонкими линиями которые 4mil широкие и microvias с диаметром 0.2mm. Пусковые площадки имеют финиш поверхности золота погружения золота 0.05micron, зеленой маски припоя, и белых сказаний silkscreen. Двухслойная доска изготовленная в соответствии со стандартами класса 2 IPC, и каждые 50 частей наполнены вакуум для пересылки.
| РАЗМЕР PCB | 88 x 98mm=1up |
| ТИП ДОСКИ | Двойник встал на сторону PCB |
| Количество слоев | 2 слоя |
| Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия | НЕТ |
| STACKUP СЛОЯ | медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 17um ( |
| Rogers RO4534 0.508mm | |
| медь ------- 17um (0,5 oz) + слой СРЕДСТВА плиты | |
| ТЕХНОЛОГИЯ | |
| Минимальные трассировка и космос: | mil 4 mil/4 |
| Минимальные/максимальные отверстия: | 0,2 mm/3,5 mm |
| Количество различных отверстий: | 12 |
| Количество буровых скважин: | 895 |
| Количество филированных слотов: | 2 |
| Количество внутренних вырезов: | 3 |
| Управление импеданса: | нет |
| Номер пальца золота: | 0 |
| МАТЕРИАЛ ДОСКИ | |
| Стеклянная эпоксидная смола: | Rogers RO4534 0.508mm |
| Окончательная фольга внешняя: | 1,0 oz |
| Окончательная фольга внутренняя: | N/A |
| Окончательная высота PCB: | 0,6 mm ±0.1 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
| Поверхностный финиш | Золото погружения, 35% |
| Припаяйте маску для того чтобы примениться к: | Обе стороны |
| Цвет маски припоя: | Зеленый цвет |
| Тип маски припоя: | LPI |
| CONTOUR/CUTTING | Трасса |
| МАРКИРОВКА | |
| Сторона компонентного сказания | Компонентная сторона |
| Цвет компонентного сказания | Белый |
| Имя или логотип изготовителя: | N/A |
| ЧЕРЕЗ | Покрытый через отверстие (PTH), минимальный размер 0.2mm. |
| ОЦЕНКА FLAMIBILITY | 94V-0 |
| ДОПУСК РАЗМЕРА | |
| Размер плана: | 0,0059" |
| Плакировка доски: | 0,0029" |
| Допуск сверла: | 0,002" |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Наша компания имеет несколько преимуществ когда это прибывает в высокочастотным PCBs. Во первых, мы предлагаем широкий диапазон высокочастотных материалов, включая Rogers, Taconic, и Wangling. Дополнительно, мы имеем над 19 летами опыта в поле высокочастотного PCBs. Мы имеем строгие процедуры по осмотра и контроля работы в процессе, так же, как детальных рабочие инструкции. Наша мастерская покрывает зону 16000㎡, и мы имеем ежемесячную возможность выхода 30000㎡ и можем изготовить до 8000 типов PCBs в месяц. Мы также признаваем заказы небольшого количества.
Наша компания аттестована с аттестациями ISO9001, ISO14001, IATF16949, ISO13485, и UL. Мы изготовляем PCBs в соответствии со стандартами классом 2 IPC и классом 3 IPC. Мы имеем показатель успеха доставки сверх 98% и тариф жалобы клиента меньше чем 1%.
| Свойство | RO4534 | Направление | Блоки | Условие | Метод теста |
| Диэлектрическая константа, er процесс | 3,4 ± 0,08 | Z | - | 10 GHz/23℃ 2,5 GHz | IPC-TM-650,2.5.5.5 |
| Коэффициент энергопотерь | 0,0022 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0027 | 10 GHz/23℃ | ||||
| PIM (типичное) | -157 | - | dBc | Отраженное dBm 43 подмело тоны | Анализатор Summitek 1900b PIM |
| Диэлектрическая прочность | >500 | Z | V/mil | 0,51 mm | IPC-TM-650, 2.5.6.2 |
| Сохранность формы | <0> | X, Y | mm/m (mils/дюйм) | после вытравите | IPC-TM-650, 2.4.39A |
| Коэффициент теплового расширения | 11 | X | ppm/℃ | ℃ -55 до 288 | IPC-TM-650, 2.4.41 |
| 14 | Y | ||||
| 46 | Z | ||||
| Термальная проводимость | 0,6 | - | С (m.K) | ℃ 80 | ASTM C518 |
| Абсорбция влаги | 0,06 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃ TMA | IPC-TM-650, 2.4.24.3 | |
| Плотность | 1,8 | - | gm/cm3 | - | ASTM D792 |
| Медная прочность корки | 6,3 (1.1) | - | lbs/in (N/mm) | 1 oz. Поплавок припоя столба EDC | IPC-TM-650, 2.4.8 |
| Воспламеняемость | НЕ FR | - | - | - | UL 94 |
| Неэтилированный процесс совместимый | Да | - | - | - | - |
