Высокочастотная частота платы с печатным монтажом Taconic TLF-35 RF для рекламы

Высокочастотная частота платы с печатным монтажом Taconic TLF-35 RF для рекламы

Подробная информация
Выделить:

Торговые платы для печатных плат

,

РЧ-печатные ПКБ

,

TLF-35 RF печатная плата

Описание продукта

Печатная плата Taconic TLF-35 RF представляет собой изготовленный на заказ продукт, который обеспечивает высокочастотные возможности для различных коммерческих микроволновых и радиочастотных приложений.Благодаря толщине 60 мил (1,524 мм) и покрытию иммерсионным золотом печатная плата TLF-35 обеспечивает превосходную прочность на отслаивание для меди весом 1/2 унции и 1 унции, что особенно важно при ремонтных работах.



Одной из ключевых особенностей печатной платы TLF-35 является сверхнизкая скорость поглощения влаги и низкий коэффициент рассеяния, что сводит к минимуму фазовый сдвиг с частотой.Кроме того, использование тканых материалов в конструкции обеспечивает стабильность размеров печатной платы TLF-35.Основные материалы печатной платы TLF-35 имеют горючесть V-0 и испытаны в соответствии с IPC-TM-650.

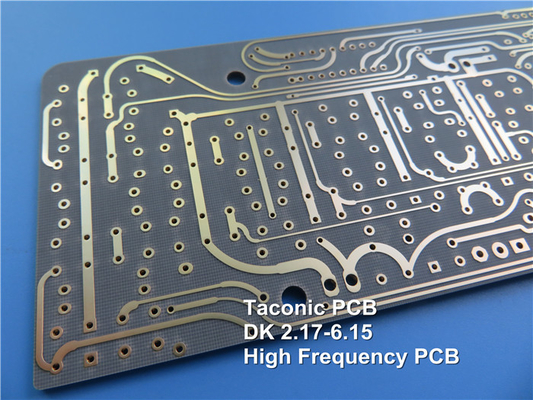

Высокочастотная частота платы с печатным монтажом Taconic TLF-35 RF для рекламы 0



TLF-35-xxxx-A ТИПИЧНЫЕ ЗНАЧЕНИЯ
Свойство Метод испытания Единицы Ценить Единицы Ценить
Диэлектрическая проницаемость на частоте 1,9 ГГц IPC-TM 650 2.5.5.5.1 Мод   3,50±0,05   3,50±0,05
Коэффициент рассеяния на частоте 1,9 ГГц IPC-TM 650 2.5.5.5.1 Мод   0,0016   0,0016
Коэффициент рассеяния на частоте 10 ГГц IPC-TM 650 2.5.5.5.1 Мод   0,0022   0,0022
Впитывание воды МПК-ТМ 650 2.6.2.1 % 0,03 % 0,03
Прочность на отрыв (1 унция меди) МПК-ТМ 650 2.4.8 Фунты/линейный дюйм 10 М-м-м 1,8
Объемное сопротивление МПК-ТМ 650 2.5.17.1 МОм.см 2,0 х 109 МОм.см 2,0 х 109
Удельное поверхностное сопротивление МПК-ТМ 650 2.5.17.1 Мом 3,0 х 108 Мом 3,0 х 108
Прочность на изгиб в продольном направлении ИПК-ТМ 650 2.4.4 пси 13000 М-м-м2 90
Прочность на изгиб в поперечном направлении ИПК-ТМ 650 2.4.4 пси 13000 М-м-м2 90
Теплопроводность МПК-ТМ 650 2.4.50 Вт/м/К 0,37 Вт/м/К 0,37
ху КТР(50-150℃) МПК-ТМ 650 2.4.41 частей на миллион/ 9-12 частей на миллион/ 9-12
z КТР(50-150℃) МПК-ТМ 650 2.4.41 частей на миллион/ 80 частей на миллион/ 80
Воспламеняемость УЛ-94   В-0   В-0



Печатная плата TLF-35 имеет низкую диэлектрическую проницаемость 3,5 ± 0,05 и низкий коэффициент рассеяния 0,002.Эти функции делают его отличным выбором для целого ряда приложений, включая фильтры, ответвители, разветвители, сумматоры, микшеры, антенны, мощные усилители, повторители, пассивные компоненты и медицинские сканеры.



В дополнение к своим высокочастотным характеристикам печатная плата TLF-35 обладает рядом преимуществ, включая низкую стоимость, превосходную прочность на отрыв, исключительно низкий коэффициент рассеяния, низкое влагопоглощение и очень высокую тепловую надежность.



Важно отметить, что изображение и параметры приведены только для справки, поскольку печатные платы изготавливаются на заказ.В целом, печатная плата Taconic TLF-35 RF является идеальным выбором для тех, кто ищет недорогое высокопроизводительное решение для своих высокочастотных приложений.
