Подробная информация о продукте:
|
| Высокий свет: | Двухслойная высокочастотная печатная плата,печатная плата ENIG,печатная плата Duroid 5880 |
||
|---|---|---|---|

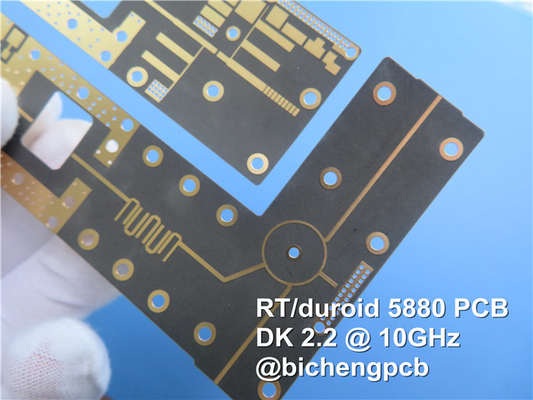

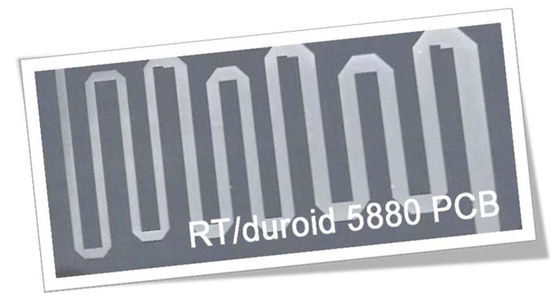

Когда дело доходит до печатной платы (PCB), выбор правильного материала, компоновки и деталей конструкции может иметь решающее значение.В этой статье мы представим обзор конкретной печатной платы, в которой используется случайный стекловолоконный материал RT/duroid 5880 PTFE и которая имеет двухслойную жесткую структуру.
Материал печатной платы — RT/duroid 5880. Этот материал известен своими высокими характеристиками, низкими потерями и отсутствием свинца в составе, что делает его более экологически безопасным.Он может работать в диапазоне температур от -40℃ до +85℃.
Стек для этой двухслойной жесткой печатной платы состоит из готовой меди толщиной 35 мкм, диэлектрика RT/duroid 5880 толщиной 31 мил и еще одной готовой меди толщиной 35 мкм.Толщина готовой платы составляет 0,9 мм, а вес готовой меди составляет 1 унцию (1,4 мила) для всех слоев.
Толщина покрытия переходного отверстия составляет 1 мил, а покрытие поверхности — иммерсионное золото без электролитического никелирования (ENIG).Нет ни верхней, ни нижней трафаретной печати или паяльной маски, а также нет трафаретной печати на контактных площадках.
Что касается деталей конструкции, размер печатной платы составляет 195 мм x 182 мм с допуском +/- 0,15 мм.Минимальная дорожка/пространство составляет 4/7 мил, а минимальный размер отверстия — 0,25 мм.Здесь нет глухих или скрытых переходных отверстий, а печатная плата прошла 100% электрические испытания, чтобы гарантировать ее качество.
Печатная плата содержит 54 компонента, всего 91 контактную площадку, 39 контактных площадок для сквозных отверстий и 52 верхних контактных площадки SMT с 43 переходными отверстиями и 12 цепями.В этом дизайне используются изображения PCBDOC, и он соответствует стандарту IPC-Class-II.Наша зона обслуживания распространяется по всему миру, и если у вас есть какие-либо технические вопросы об этой конкретной печатной плате, пожалуйста, не стесняйтесь обращаться к Айви по адресу sales10@bichengpcb.com.
В заключение, выбор правильных материалов и деталей конструкции печатной платы имеет решающее значение для достижения оптимальной производительности и функциональности.В этой статье представлен обзор конкретных материалов, компоновки и деталей печатных плат для этой конкретной конструкции с акцентом на важность учета конкретных требований для каждого проекта.Компания bicheng специализируется на поставке высококачественных печатных плат, отвечающих самым высоким стандартам качества и производительности.Свяжитесь с нами сегодня, чтобы узнать больше о том, как мы можем помочь вам с вашим следующим проектом.
| Свойство | РТ/дуроид 5880 | Направление | Единицы | Состояние | Метод испытания | |
| Диэлектрическая постоянная, εПроцесс | 2.20 2,20±0,02 уд. |
Z | Н/Д | C24/23/50 C24/23/50 |
1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5 |
|
| Диэлектрическая проницаемость, ε Расчет | 2.2 | Z | Н/Д | от 8 ГГц до 40 ГГц | Метод дифференциальной длины фазы | |
| Коэффициент рассеивания, tanδ | 0,0004 0,0009 |
Z | Н/Д | C24/23/50 C24/23/50 |
1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5 |
|
| Термический коэффициент ε | -125 | Z | частей на миллион/℃ | -50℃до 150℃ | МПК-ТМ-650 2.5.5.5 | |
| Объемное сопротивление | 2 х 107 | Z | МОм см | С/96/35/90 | АСТМ Д 257 | |
| Удельное поверхностное сопротивление | 3 х 107 | Z | Мом | С/96/35/90 | АСТМ Д 257 | |
| Удельная теплоемкость | 0,96 (0,23) | Н/Д | Дж/г/к (кал/г/ц) |
Н/Д | Рассчитано | |
| Модуль растяжения | Испытание при 23 ℃ | Испытание при 100 ℃ | Н/Д | МПа (кфунт/кв. дюйм) | А | АСТМ Д 638 |
| 1070(156) | 450(65) | Икс | ||||
| 860(125) | 380(55) | Д | ||||
| Абсолютный стресс | 29(4.2) | 20(2,9) | Икс | |||
| 27(3,9) | 18(2,6) | Д | ||||
| Окончательный штамм | 6 | 7.2 | Икс | % | ||
| 4.9 | 5,8 | Д | ||||
| Модуль сжатия | 710(103) | 500(73) | Икс | МПа (кфунт/кв. дюйм) | А | АСТМ Д 695 |
| 710(103) | 500(73) | Д | ||||
| 940(136) | 670(97) | Z | ||||
| Абсолютный стресс | 27(3,9) | 22(3.2) | Икс | |||
| 29(5.3) | 21(3.1) | Д | ||||
| 52(7,5) | 43 (6,3) | Z | ||||
| Окончательный штамм | 8,5 | 8.4 | Икс | % | ||
| 7.7 | 7,8 | Д | ||||
| 12,5 | 17,6 | Z | ||||
| Поглощение влаги | 0,02 | Н/Д | % | 0,62 дюйма (1,6 мм) D48/50 | АСТМ Д 570 | |
| Теплопроводность | 0,2 | Z | Вт/м/к | 80 ℃ | АСТМ С 518 | |
| Коэффициент температурного расширения | 31 48 237 |
Икс Д Z |
частей на миллион/℃ | 0-100℃ | МПК-ТМ-650 2.4.41 | |
| тд | 500 | Н/Д | ℃ ТГА | Н/Д | АСТМ Д 3850 | |
| Плотность | 2.2 | Н/Д | г/см3 | Н/Д | АСТМ Д 792 | |
| Медная кожура | 31,2(5,5) | Н/Д | Пли(Н/мм) | 1 унция (35 мм) фольга EDC после припоя |
МПК-ТМ-650 2.4.8 | |
| Воспламеняемость | В-0 | Н/Д | Н/Д | Н/Д | УЛ 94 | |
| Совместимость с бессвинцовым процессом | Да | Н/Д | Н/Д | Н/Д | Н/Д | |
