ПКБ РФ материала стекла 50 Мил ТЛС-9 ПТФЭ с зеленой маской припоя

50 Mil TLX-9 PTFE Glass Material RF PCB With Green Solder Mask
50 Mil TLX-9 PTFE Glass Material RF PCB With Green Solder Mask 50 Mil TLX-9 PTFE Glass Material RF PCB With Green Solder Mask

Большие изображения :  ПКБ РФ материала стекла 50 Мил ТЛС-9 ПТФЭ с зеленой маской припоя

Подробная информация о продукте:
Подробное описание продукта
Выделить:

ПКБ для сварной маски

,

ПТФЕ стеклянный материал RF PCB

,

50 Mil RF PCB

Давайте посмотрим на нашу последнюю партию ТЛХ-9 ПКБ.использование стеклянного материала TLX-9 PTFE и бессвинцового процесса для обеспечения оптимальной производительности и надежностиТемпературный диапазон от -40°C до +85°C, в котором может работать наш ПХБ, делает его идеальным для использования в суровой среде.



Отличная целостность сигнала и производительность обеспечиваются сборкой, которая состоит из готовой меди 35um, диэлектрика TLX-9 50 mil (1,27 мм) и готовой меди 35um.Размеры доски 95 мм х 87 ммНаш ПХБ не имеет слепых или погребенных проемов, и обеспечена толщина готовой доски 1,35 мм.



Готовый вес Cu составляет 1 унцию (1,4 миллиметра) всех слоев, и через толщину покрытия составляет 1 миллиметр.с белым верхним шелковым экраном и зеленой верхней сварной маскойИ на ПХБ нет ни нижней шелковой пленки, ни нижней сварной маски, и нет шелковой пленки на сварных подушках.

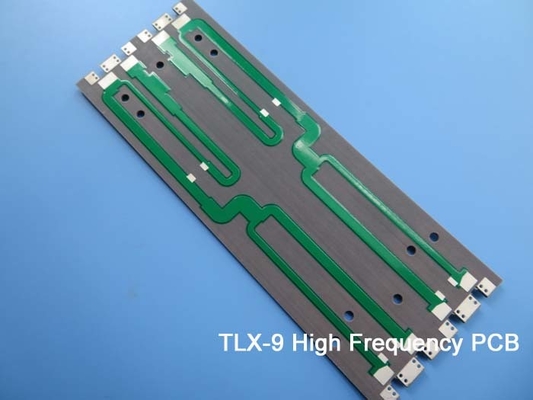

ПКБ РФ материала стекла 50 Мил ТЛС-9 ПТФЭ с зеленой маской припоя 0



Для этого печатного листа, отвечающего стандарту IPC-класса-2, включают 68 компонентов, 110 общих подложки, 81 сквозь отверстие подложки, 29 верхних SMT подложки, 0 нижних SMT подложки, 112 vias, и 14 сетей.Изображение Gerber RS-274-X поставляется, и наши услуги доступны по всему миру.



В Bicheng PCB предлагаются индивидуальные решения для PCB, чтобы удовлетворить уникальные потребности наших клиентов, и наша команда экспертов будет тесно сотрудничать с вами, чтобы понять ваши требования.Используемый стеклянный материал TLX-9 PTFE гарантирует, что наши печатные платы могут работать при экстремальных температурах и суровых условиях, что делает его идеальным для использования в аэрокосмической, телекоммуникационной и военной промышленности.



ПКЖ обеспечивает отличную целостность и производительность сигнала, обеспечивая надежную и эффективную функциональность вашего продукта.Использование поверхностной отделки на уровне сварки горячим воздухом (HASL) делает наш ПХБ простым в использовании и сваркеПодходит как для опытных, так и для начинающих пользователей.



ПХБ демонстрирует качество и надежность наших продуктов, с 100% электрическим тестом, используемым для обеспечения того, чтобы каждый ПХБ соответствовал нашим высоким стандартам перед отправкой нашим клиентам.



В Bicheng PCB приверженность предоставлению высококачественных индивидуальных PCB-решений, отвечающих конкретным потребностям наших клиентов, является главным приоритетом.Доверяйте нам, чтобы предоставить вам решение PCB, которое отвечает вашим требованиям и превышает ваши ожидания. Свяжитесь с нами сегодня, чтобы узнать больше о наших индивидуальных 2-слойных жестких PCB решениях и испытать самый высокий уровень производительности и надежности.



Недвижимость Метод испытания Объекты Стоимость Объекты Стоимость
Диэлектрическая постоянная @ 10 ГГц IPC-TM 650 2.5.5.5   2.5   2.5
Фактор рассеивания @ 10 ГГц IPC-TM 650 2.5.5.5   0.0019   0.0019
Поглощение влаги IPC-TM 650 2.6.2.1 % <0.02 % <0.02
Диэлектрический разрыв IPC-TM 650 2.5.6 kV > 60 kV > 60
Сопротивляемость объема IPC-TM 650 2.5.17.1 Мом/см 10^7 Мом/см 10^7
Сопротивляемость поверхности IPC-TM 650 2.5.17.1 Мом. 10^7 Мом/см 10^7
Сопротивление дуги IPC-TM 650 2.5.1 секунды > 180 секунды > 180
Протяженность наклона IPC-TM 650 2.4.4 В фунтах. > 23,000 Н/мм2 >159
Прочность наклона поперечно IPC-TM 650 2.4.4 В фунтах. > 19,000 Н/мм2 >131
Прочность очистки (1 унция меди) IPC-TM 650 2.4.8 В фунтах. 12 Н/мм 2.1
Теплопроводность ASTM F 433 W/m/K 0.19 W/m/K 0.19
х-y CTE ASTM D 3386 (TMA) ppm/°C 9-12 ppm/°C 9-12
z CTE ASTM D 3386 (TMA) ppm/°C 130- 145 ppm/°C 130- 145
Уровень воспламеняемости UL-94 UL-94   V-0   V-0

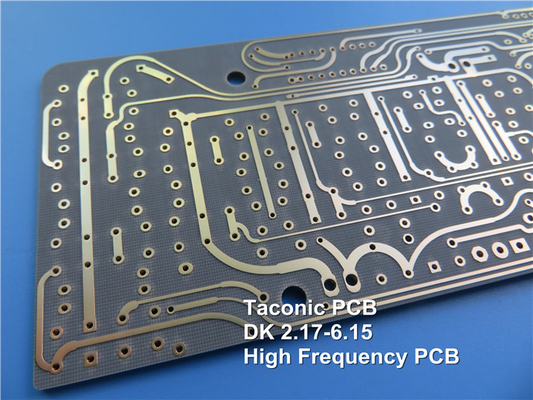

ПКБ РФ материала стекла 50 Мил ТЛС-9 ПТФЭ с зеленой маской припоя 1
