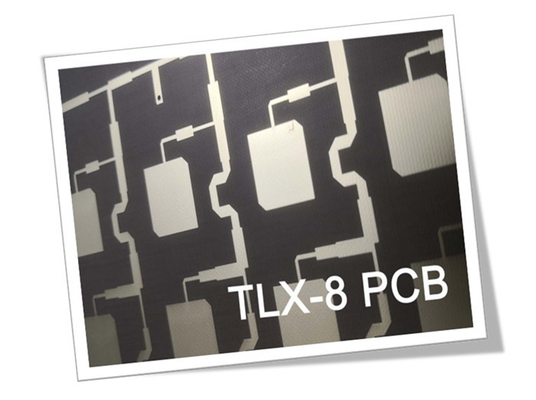

PTFE 1,6 мм TLX-8 ПХБ платы широкий диапазон температуры

Внедряя наш недавно поставленный двухслойный жесткий ПКБ, он может удовлетворить потребности в электричестве и построен с высочайшего качества материалов для оптимальной производительности.

Изготовленный из стекла TLX-8 PTFE и обработанный методом без свинца, этот ПКБ выдерживает широкий диапазон температур от -40°C до +85°C,обеспечение надежной работы в различных условиях.

Склад этого ПКБ включает готовые слои меди 35um как сверху, так и снизу, с диэлектриком TLX-8 толщиной 60 миллиметров (1,524 мм) посередине.Размеры доски 137 мм х 70 мм для 1PCS, с допуском +/- 0,15 мм.

С минимальным пробелом 8/7 миллиметров и минимальным размером отверстия 0,4 мм, эта печатная пластина построена для обеспечения высокой плотности и точных возможностей маршрутизации.Он не имеет слепых или погребенных проходов., обеспечивая простой и эффективный процесс сборки.

Толщина готовой доски составляет 1,6 мм, с готовым весом меди 1 унции (1,4 миллиметра) на всех слоях и толщиной покрытия 1 миллиметра.Поверхностная отделка этого печатного листа использует уровень сварки горячим воздухом (HASL), предоставляя надежное и экономически эффективное решение.

Этот печатный лист не имеет верхней или нижней шелковой пленки или сварной маски, без шелковой пленки на сварных подушках, что делает его идеальным выбором для тех, кто предпочитает простой и минималистичный дизайн.Используемое 100% электрическое испытание обеспечивает качество и надежность каждого ПКБ.

С 77 компонентами и 123 подложками, в том числе 92 проходных и 31 верхних SMT, этот ПКБ предлагает достаточно места для ваших компонентов и высокий уровень гибкости в вашем дизайне.Он также включает 112 путей и 12 сетей., предоставляя всеобъемлющее и надежное решение для ваших электрических потребностей.

Этот печатный лист использует Gerber RS-274-X в качестве поставляемого типа изображения и построен по стандарту IPC-Class-2, обеспечивающему высокое качество и последовательное производство.предоставляя вам надежное и доступное решение для ваших потребностей в ПКБ.

Почему TLX-8 PTFE стекло является идеальным материалом для высокочастотных и высокотемпературных ПКБ

Печатные платы являются важными компонентами современных технологий, и выбор подходящего материала для них имеет решающее значение.Одним из материалов, который приобрел популярность в последние годы, является TLX-8 PTFE GlassВ этой статье мы рассмотрим свойства, преимущества и применения TLX-8 PTFE Glass в ПХБ.

TLX-8 PTFE Glass - это материал из ПКБ, состоящий из политетрафторуэтилена (PTFE) и тканого стекла.Он имеет несколько уникальных свойств, которые делают его отличным выбором для высокочастотных и высокопроизводительных ПХБНапример, он может похвастаться низкой диэлектрической постоянной 2,55 на 10 ГГц, что минимизирует потерю сигнала и улучшает распространение сигнала.делая его стабильным в влажной средеКроме того, стекло TLX-8 PTFE обладает превосходными механическими свойствами, включая высокую изгибную и прочную прочность, низкий коэффициент теплового расширения (CTE), высокую прочность очистки,и теплопроводностьОн также имеет степень воспламеняемости V-0.

Использование TLX-8 PTFE Glass в печатных пластинках имеет несколько преимуществ: во-первых, оно обеспечивает оптимальное тепловое управление из-за его низкой CTE и высокой теплопроводности.Это делает его идеальным выбором для применения при высоких температурахВо-вторых, он обладает высокой плотностью и точными возможностями маршрутизации, что позволяет создавать более сложные и компактные конструкции печатных плат.делает его экономически эффективным решениемНаконец, TLX-8 PTFE Glass обладает высокой устойчивостью к химическим веществам и растворителям, что обеспечивает долговечность и долговечность ПХБ.

По сравнению с другими материалами для печатных пластин, такими как FR-4 или Rogers, стекло TLX-8 PTFE имеет несколько преимуществ.Его низкая диэлектрическая постоянная и минимальная влагопоглощение делают его отличным выбором для высокочастотных приложенийКроме того, оно обладает превосходными механическими свойствами, с более высокой прочностью на изгиб и на растяжение, чем FR-4 или Rogers.что делает его более подходящим для применения при высоких температурах.

TLX-8 PTFE Glass имеет широкий спектр применений в отраслях промышленности, требующих высокочастотных и высокопроизводительных печатных пластин.медицинские изделияПроизводственный процесс стеклянных печатных пластин TLX-8 PTFE аналогичен производственному процессу других печатных пластин.но специальные методы обработки и обработки необходимы из-за уникальных свойств материала..

Чтобы обеспечить производительность и надежность ПТФЭ-ПКБ из стекла TLX-8, они проходят строгие испытания и контроль качества.прочность на изгиб и на растяжениеДля обеспечения безопасности и долговечности также проверяются прочность кожуры и степень воспламеняемости.

Стеклянные печатные платы TLX-8 PTFE становятся все более популярными на рынке из-за их превосходных характеристик и надежности.Они доступны во всем мире и могут быть настроены на соответствие конкретным требованиям к конструкции.. ПКБ из стекла PTFE TLX-8 также экономически эффективны по сравнению с другими высокопроизводительными материалами для ПКБ, что делает их привлекательным вариантом для производителей.

В заключение, стекло TLX-8 PTFE является высокопроизводительным материалом для печатных плат, который имеет несколько преимуществ перед другими материалами.Его уникальные свойства делают его идеальным для высокочастотных и высокотемпературных примененийПо мере развития технологий спрос на высокопроизводительные печатные пластинки увеличится.и TLX-8 PTFE Glass готовы стать ключевым игроком в будущем ПХБС его превосходными характеристиками и надежностью, TLX-8 PTFE Glass является материалом, который стоит рассмотреть для вашего следующего проекта PCB.
