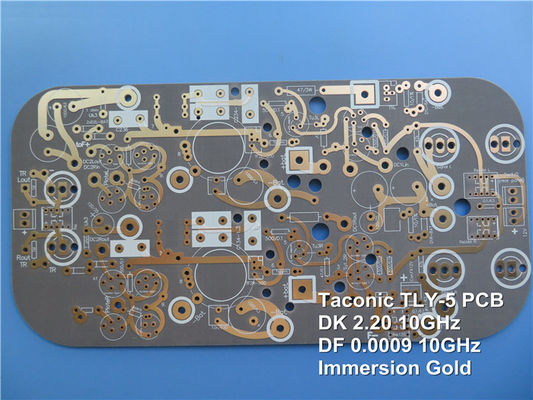

4 слоя таконический TLY-5 PTFE стеклянный матовый черный RF PCB DK 2.2

Представляем наш недавно поставленный ПКБ, передовое решение, которое сочетает исключительную производительность и надежность.Изготовлены с высокой точностью, используя высококачественные материалы и передовые производственные процессыДавайте углубимся в ключевые особенности этого замечательного продукта:

1ПКБ материал:
- Построен из Таконика TLY-5 PTFE Glass DK 2.2, обеспечивая превосходные электрические характеристики и долговечность.
- Процесс без свинца повышает экологичность.
- предназначен для бесшовной работы в широком диапазоне температур от -40°C до +85°C, что делает его подходящим для различных условий.

2- Загрузка:
- Этот 4-слойный жесткий ПКБ имеет оптимизированную конструкцию для повышения целостности и производительности сигнала.
- Состоит из чередующихся слоев готовой меди (35um), диэлектрического TLY-5 (20 mil), FastRise-28 Prepreg (0,1mm) и готовой меди (35um), обеспечивающей прочную электропроводность и изоляцию.

3Подробности строительства:
- Размеры доски 157 мм х 112 мм (2PCS), с высоким уровнем точности +/- 0,15 мм.
- Минимальная проницаемость: 9/9 миллиметров, что позволяет создавать точные маршруты и высокую плотность.
- Минимальный размер отверстия: 0,4 мм, что облегчает выбор универсальных компонентов.
- Включает слепые провода L1-L2, оптимизируя подключение и гибкость конструкции.
- Толщина готовой доски: 1,2 мм, что обеспечивает баланс между прочностью и гибкостью.
- Обладает 1 унцией (1,4 миллиграмма) готовой медной массой на всех слоях, обеспечивая оптимальную электрическую проводимость.
- через толщину покрытия: 1 мм, что позволяет надежно соединять слои.
- Окончание поверхности: погружение золото, обеспечивающее отличную сварочность и коррозионную стойкость.
- Высокий шелковый экран в белом для четкой маркировки и идентификации компонентов.
- Никакого шелкового экрана, сохраняя чистую и профессиональную эстетику.
- Матт черная сверху и снизу сварная маска, обеспечивающая исключительную защиту от следов ПХБ и предотвращающая сварные мосты.
- Никакого шелкопряда на пастелях для сварки, что гарантирует точность сварки и минимизирует ошибки.
- Использует 100% электрический тест для обеспечения качества и надежности.

4Статистика ПКБ:
- вмещает в общей сложности 80 компонентов, что позволяет создавать разнообразные схемы.
- Обеспечивает в общей сложности 97 панелей, предлагая широкие возможности подключения.
- Включает 59 проходных подложки для безопасной и надежной монтажа компонента.
- Обладает 38 топ SMT Pads для поверхностно-монтируемых компонентов, расширяющих возможности проектирования.
- Никаких нижних SMT Pads, оптимизируя планировку.
- Включает 47 каналов для эффективного маршрутизации сигнала.
- Обеспечивает 15 сетей, обеспечивающих надежное соединение между компонентами.

5Тип поставляемой графики: Gerber RS-274-X, стандартный формат промышленности для изготовления печатных плат.

6Принятый стандарт: соответствует стандартам IPC-класса 2, гарантируя высокое качество и надежность.

7Область обслуживания: Наши исключительные услуги PCB доступны по всему миру, обеспечивая доступность и удобство.

Для любых технических запросов или вопросов, пожалуйста, не стесняйтесь связаться с Ivy на sales10@bichengpcb.com. Наша команда посвящена предоставлению всесторонней поддержки и помощи для ваших PCB потребностей.

Причины выбора TLY-5

Открытие мощности TLY-5
TLY-5 выступает в качестве мощной силовой установки, обладающей необычайным значением DK 2,2 на частоте 10 ГГц. Это значение олицетворяет его превосходную производительность, обеспечивая оптимальную передачу сигнала и минимизируя потерю сигнала.Кроме того,, его сверхнизкое значение Df 0,0009 на 10 ГГц гарантирует неповрежденную верность сигнала, что делает его типичным выбором для высокочастотных приложений.

Безупречные электрические свойства для бескомпромиссной целостности сигнала
TLY-5 является примером безупречных электрических свойств, оснащенный диэлектрическим разрывом напряжения, превышающим 45 кВ и диэлектрической прочностью 106,023 В/мл.Эти атрибуты укрепляют его изоляционные возможности и обеспечивают прочную защиту от электрических поврежденийКроме того, его высокий объем и поверхностное сопротивление 1010 Мохмс / см обеспечивают исключительную электрическую проводимость, одновременно минимизируя утечки.

Непревзойденная надежность в различных условиях
С низкой скоростью поглощения влаги всего 0,02%, TLY-5 демонстрирует свою устойчивость к факторам окружающей среды, особенно влажности.с минимальным изменением -0.038 миллиметров/дюйм в направлении MD и -0.031 миллиметров/дюйм в направлении CD, гарантирует неизменную производительность даже под давлением теплового напряжения.

Укрепленная долговечность для длительного функционирования
TLY-5 обладает укрепленной долговечностью, о которой свидетельствует его прочность на изгиб в 14,057 psi в направлении MD и 12,955 psi в направлении CD.Благодаря этой исключительной механической прочности TLY-5 выдерживает изгиб и изгиб с непревзойденной стойкостьюУстойчивость кожуры обеспечивает устойчивое сцепление даже при различных массах меди, что обеспечивает долговечную производительность в электронных устройствах.

Соответствие строгим отраслевым стандартам: соответствие IPC-класса 2
TLY-5 высоко стоит, отвечая строгим требованиям, изложенным в стандартах IPC-класса 2.TLY-5 спроектирован, чтобы превзойти требования различных отраслей., давая вам беспрецедентную уверенность в ваших проектах.
