Подробная информация о продукте:
|
Высокий свет: | 62 миллиона блога PCB,1.7мм Двухсторонний ПКБ,Погруженное золото завершенное двустороннее ПКБ |
---|

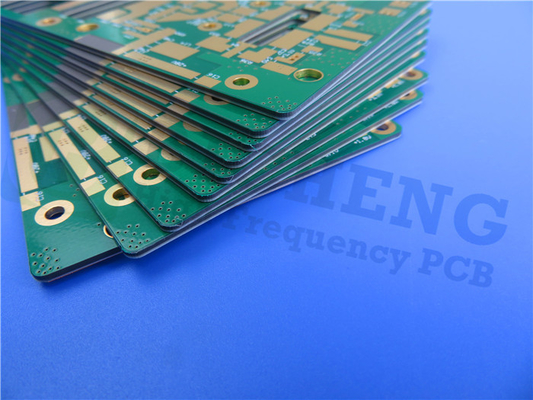

Мы рады представить вам нашу последнюю партию печатных пластин, тщательно разработанных для удовлетворения ваших технологических требований.,Ознакомьтесь с замечательными характеристиками и спецификациями:
1ПКБ материал:
- Непревзойденное качество: изготовлено из Rogers RT/duroid 5880, передового стеклянного микроволокна, усиленного композитом PTFE, обеспечивающего высокую производительность.
- Высокие диэлектрические свойства: Процесс DK 2.2 при 10 ГГц/23°C облегчает эффективную передачу сигнала, гарантируя бесперебойную связь.
- Минимальная потеря сигнала: с коэффициентом рассеивания 0,0009 при 10 ГГц / 23 ° C, получают минимальные помехи и оптимальную целостность сигнала.
- исключительная долговечность: выдерживая температуры выше 500°C (Td > 500°C), этот ПХБ создан для работы в сложных условиях.
- универсальный рабочий диапазон: предназначен для безупречной работы от -40°C до +85°C, обеспечивая адаптацию к различным условиям.
2Непорочная конструкция:
- Прочный фундамент: двуслойная жесткая конструкция обеспечивает структурную целостность для оптимальной производительности и долговечности.
- Толщина медного слоя: на медном слое 1 и медном слое 2 имеет толщину 35 мкм, что обеспечивает эффективную электропроводность.
3Подробная спецификация:
- Компактные размеры: ПКБ имеет размеры 41,56 мм х 43,19 мм, с допустимым допустимым расстоянием +/- 0,15 мм, что предлагает компактное, но надежное решение для ваших приложений.
- Точные электрические соединения: достижение точных требований отслеживания/пространства с минимумом 4/6 миллиметров, обеспечивающих точное маршрутизацию сигнала.
- Приспособимость компонентов: позволяет размещать компоненты с минимальным размером отверстия 0,4 мм, что позволяет гибко выбирать компоненты.
- Надежное соединение: использует 79 каналов для надежных электрических соединений и эффективного маршрутизации сигнала.
- Высокое покрытие: толщина покрытия через 20 мкм гарантирует отличную проводимость и долговечность.
- Оптимальная поверхностная отделка: пользуйтесь преимуществами погруженной золотой отделки поверхности, обеспечивающей оптимальную проводимость и коррозионную устойчивость.
- Упрощенный дизайн: без верхней или нижней шелковой пленки, сохраняя акцент на функциональности и простоте.
- Улучшенная защита: имеет зеленую сварную маску с верхней стороны и без сварной маски с нижней стороны, защищая компоненты от внешних элементов.
- Строгое обеспечение качества: Каждый ПКБ проходит 100% электрическое испытание перед отгрузкой, обеспечивая надежность и производительность.
4Статистика ПКБ:
- Универсальность компонентов: PCB может вместить до 51 компонента, предлагая большую гибкость для ваших потребностей в проектировании цепей.
- Бесшовная интеграция: воспользуйтесь 88 подушками, в том числе 63 проходными подушками и 25 подушками с технологией установки поверхности (SMT), для легкой интеграции компонентов и эффективной сборки.
- Эффективная передача сигнала: поддерживает 3 сети, гарантирующие плавный и надежный поток сигнала.
5Формат рисунков: поставляемые рисунки совместимы с форматом Gerber RS-274-X, обеспечивая бесшовную интеграцию со стандартными производственными процессами ПКБ.
6. Соблюдение отраслевых стандартов: Этот ПКБ соответствует стандартам IPC-класса 2, соответствует строгим стандартам качества и надежности.
7. Глобальная доступность: наши PCB легко доступны во всем мире, что позволяет клиентам из всех уголков мира получить доступ к нашим исключительным продуктам.
Для любых технических вопросов или дальнейшей помощи, пожалуйста, не стесняйтесь связаться с Айви на sales10@bichengpcb.com.Наша специализированная команда стремится обеспечить исключительную поддержку и обеспечить ваше максимальное удовлетворение нашими продуктами.
Диэлектрическая постоянная,ε Процесс | 2.20 2.20±0.02 спек. |
Z | Никаких | C24/23/50 C24/23/50 |
1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5 |
|
Диэлектрическая постоянная,εПроектирование | 2.2 | Z | Никаких | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания,tanδ | 0.0004 0.0009 |
Z | Никаких | C24/23/50 C24/23/50 |
1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5 |
|
Тепловой коэффициент ε | -125 | Z | ppm/°C | -50°C до 150°C | IPC-TM-650 2.5.5.5 | |
Сопротивляемость объема | 2 x 107 | Z | Мом см | C/96/35/90 | ASTM D 257 | |
Сопротивляемость поверхности | 3 x 107 | Z | Мом. | C/96/35/90 | ASTM D 257 | |
Специфическая температура | 0.96(0.23) | Никаких | j/g/k (кал/г/с) |
Никаких | Расчеты | |
Модуль тяги | Испытание при 23°С | Испытание при 100°C | Никаких | MPa ((kpsi) | А. | ASTM D 638 |
1070 ((156) | 450 ((65) | X | ||||
860 ((125) | 380 ((55) | Y | ||||
Окончательный стресс | 29(4.2) | 20(2.9) | X | |||
27(3.9) | 18(2.6) | Y | ||||
Окончательное напряжение | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
Модуль сжатия | 710(103) | 500 ((73) | X | MPa ((kpsi) | А. | ASTM D 695 |
710(103) | 500 ((73) | Y | ||||
940 ((136) | 670(97) | Z | ||||
Окончательный стресс | 27(3.9) | 22(3.2) | X | |||
29 ((5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z | ||||
Окончательное напряжение | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
Поглощение влаги | 0.02 | Никаких | % | 0.62" ((1.6мм) D48/50 | ASTM D 570 | |
Теплопроводность | 0.2 | Z | В/м/к | 80°C | ASTM C 518 | |
Коэффициент теплового расширения | 31 48 237 |
X Y Z |
ppm/°C | 0-100°С | IPC-TM-650 2.4.41 | |
Td | 500 | Никаких | °C TGA | Никаких | ASTM D 3850 | |
Плотность | 2.2 | Никаких | gm/cm3 | Никаких | ASTM D 792 | |
Медная кожура | 31.2 ((5.5) | Никаких | Пли ((Н/мм) | 1 унция ((35 мм) фольги EDC после сварного плавателя |
IPC-TM-650 2.4.8 | |
Возгораемость | V-0 | Никаких | Никаких | Никаких | UL 94 | |
Процесс без свинца совместим | Да, да. | Никаких | Никаких | Никаких | Никаких |
RT/duroid 5880: Всеобъемлющий обзор свойств и применений высокочастотных ПХБ
Давайте посмотрим подробности о свойствах и характеристиках этого передового материала, используемого в печатных платах (ПКБ).02)Фактор рассеивания (tan δ) колеблется от 0,0004 до 0.0009, показывающий его способность рассеивать электрическую энергию в виде тепла.
При тепловом коэффициенте ε -125 ppm/°C RT/duroid 5880 испытывает снижение диэлектрической постоянной при повышении температуры в диапазоне от -50°C до 150°C.Он также демонстрирует высокий объем и поверхностное сопротивление, измеряющие 2 x 10^7 Мохм см и 3 x 10^7 Мохм, соответственно, обеспечивая эффективную изоляцию и предотвращая утечку электрического заряда.
RT/duroid 5880 имеет удельную теплоту 0,96 j/g/k (0,23 cal/g/c), что соответствует количеству тепла, необходимому для повышения его температуры.Модуль тяги при 23°С составляет 1070 МПа (156 кпси) в направлении X и 450 МПа (65 кпси) в направлении Y.Значения модуля сжатия составляют 710 МПа (103 kpsi) в направлении X и Y и 940 МПа (136 kpsi) в направлении Z.
Окончательные значения напряжения варьируются от 18 до 29 МПа (2,6 до 4,2 kpsi) в направлении X и Y, а конечная нагрузка варьируется от 4,9% до 7,2%. RT/duroid 5880 демонстрирует низкую абсорбцию влаги 0.02%, обеспечивая минимальное поглощение воды даже в влажных условиях.
С теплопроводностью 0,2 Вт/м/к при 80°С, он эффективно проводит тепло. Коэффициент теплового расширения составляет 31 ppm/°C (X), 48 ppm/°C (Y),и 237 ppm/°C (Z) в температурном диапазоне от 0 до 100°C, указывающий на его расширение или сокращение с изменениями температуры.
Другие примечательные свойства включают температуру разложения (Td) 500°C, плотность 2,2 gm/cm3, прочность медной кожуры 31,2 pli (5,5 N/mm) и степень воспламеняемости V-0 согласно UL 94.RT/duroid 5880 также совместим с бессвинцовыми процессами.
Эти спецификации делают RT/duroid 5880 идеальным выбором для применения высокочастотных печатных плат, где низкие потери, отличная электрическая изоляция и механическая стабильность являются критическими факторами.
