Подробная информация о продукте:
|
Высокий свет: | 50 Mil RF PCB Блог,Кружная связь 2 слоя ПКБ,Схема ПКБ для сварки масок |
---|

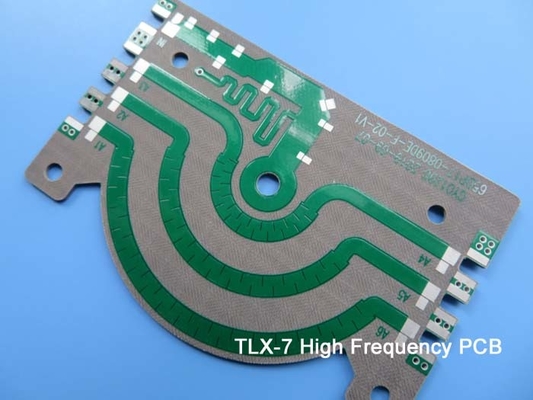

Откройте для себя наше последнее дополнение: недавно поставленный ПХБ, устанавливающий новые стандарты качества, надежности и производительности.Этот тщательно разработанный двуслойный жесткий печатный лист предназначен для широкого спектра примененийДавайте углубимся в его впечатляющие характеристики и спецификации.
Используемый материал PCB - Taconic TLX-7, прочная стекловолоконная ткань, наполненная композитными материалами PTFE. Эта комбинация обеспечивает выдающуюся долговечность и превосходную электрическую производительность.С процессом DK 2.6 при 10 ГГц/23°С, этот ПКБ гарантирует надежную передачу сигнала с минимальными потерями, даже при высоких частотах.он сохраняет устойчивость в различных условиях окружающей среды.
Складывание этого печатного листа оптимизировано для повышения его функциональности. Он состоит из двух слоев меди, каждый из которых имеет толщину 35 мкм.Толщина 270 мм (50 миллиметров)При точной конструкции эти слои и субстрат гармонично работают, чтобы обеспечить исключительную производительность.
С точки зрения размеров, ПКБ имеет размеры 195,49 мм х 98,46 мм (1 PCS, +/- 0,15 мм), предлагая подходящий размер для интеграции в различные системы.с минимальным требованием следа/пространства 4/4 миллиметраМинимальный размер отверстия 0,50 мм обеспечивает точную сборку компонентов. Толщина готовой доски составляет 1,4 мм, обеспечивая необходимую прочность для надежной работы.
Этот ПКБ имеет 1 унцию (1,4 миллиметра) внешнего слоя медного веса, обеспечивающего оптимальную электрическую проводимость по всей схеме.гарантируется эффективная передача сигнала;Погруженная золотая поверхность не только улучшает эстетику печатного листа, но и предлагает отличную коррозионную стойкость и сварку.обеспечивают эффективную изоляцию и защиту.
Перед отгрузкой, каждый ПКБ проходит строгое 100% электрическое испытание, чтобы обеспечить его надежность и производительность.Этот тщательный процесс контроля качества гарантирует, что только самые качественные доски доходят до наших клиентов.
С 145 компонентами и в общей сложности 205 блоками, эта печатная плата может принимать сложные схемы и предлагает широкий спектр возможностей подключения.Он обеспечивает эффективное направление сигнала по всей борту.Придерживаясь стандарта IPC-Class-2, этот PCB отвечает строгим требованиям качества, установленным промышленностью.
Наши недавно поставленные печатные платы доступны по всему миру, готовы поддержать ваши электронные конструкции с его исключительными характеристиками.Пожалуйста, свяжитесь с Айви на sales10@bichengpcbОзнакомьтесь с возможностями нашего первоклассного решения для печатных плат.
TLY-5A | 2.17 | |
TLY-5 | 2.20 | |
TLY-3 | 2.33 | |
TLT-0 | TLX-0 | 2.45 |
TLT-9 | TLX-9 | 2.50 |
TLT-8 | TLX-8 | 2.55 |
TLT-7 | TLX-7 | 2.60 |
TLT-6 | TLX-6 | 2.65 |
TLE-95 | 2.95 | |
TLC-27 | 2.75 | |
TLC-30 | RF-30 | 3.00 |
TLC-32 | 3.20 | |
TLF-35 | 3.50 | |
TLF-35-xxxx-A | 3.50 | |
RF-35 | RF-35A2 | 3.50 |
TRF-41 | 4.10 | |
TRF-43 | 4.30 | |
TRF-45 | 4.50 | |
RF-60A | 6.15 | |
CER-10 | 10 |
TLX-7: высвобождение высокопроизводительного потенциала в конструкциях печатных плат
Введение
TLX-7, член серии высокопроизводительных ПКБ-материалов TLX, является переломным моментом для инженеров и дизайнеров, ищущих исключительные электрические характеристики, надежность и тепловую стабильность.В этой статье, мы исследуем ключевые особенности и применения TLX-7, подчеркивая его замечательные возможности и преимущества, которые он приносит проектам ПКБ в различных отраслях промышленности.
Открытие силы TLX-7
TLX-7, с его впечатляющей диэлектрической константой 2.60Этот передовой материал обеспечивает выдающуюся целостность сигнала, низкую потерю вставки, высокую производительность и высокую производительность.и отличная размерная стабильность, что делает его идеальным выбором для таких отраслей, как автомобилестроение, аэрокосмическая промышленность, телекоммуникации и вычислительные технологии.
Исключительные электрические характеристики
Исключительные электрические свойства TLX-7 отличают его от обычных материалов для печатных пластин.позволяет эффективно передавать сигнал и минимизировать искажение сигнала, что приводит к улучшению производительности системы.Высокая температура перехода стекла и низкая влагопоглощение материала обеспечивают постоянные электрические характеристики даже в сложных условиях эксплуатации.
Тепловая стабильность и надежность
Одним из главных преимуществ TLX-7 является его исключительная тепловая устойчивость.что делает его подходящим для требовательных приложенийЕго низкий коэффициент теплового расширения (CTE) обеспечивает минимальные изменения размеров, снижая риск сбоев сварных соединений и обеспечивая долгосрочную надежность.
Применение в различных отраслях
TLX-7, высокопроизводительный материал для печатных плат, имеет широкое применение в различных отраслях промышленности.TLX-7 позволяет проектировать и разрабатывать эффективные и надежные антенные системы, которые имеют жизненно важное значение для беспроводной связи и приема сигналаКроме того, TLX-7 хорошо подходит для изготовления соединителей, разделителей и комбинаторов, которые играют решающую роль в распределении сигнала и управлении энергией.TLX-7 служит отличным подложкой для усилителейКроме того, исключительные электрические свойства TLX-7 делают его идеальным выбором для пассивных компонентов, таких как резисторы,конденсаторы, и индукторы, способствующие общей функциональности и надежности электронных схем.
Заключение
TLX-7, высокопроизводительный материал для печатных плат из серии TLX, позволяет инженерам и конструкторам достигать исключительных электрических характеристик, надежности и тепловой стабильности в своих конструкциях печатных плат.С его замечательными свойствами, TLX-7 революционизирует подход промышленности к высокочастотным и высокоскоростным цифровым приложениям,Развитие передовых технологий и расширение границ инноваций.
