Подробная информация о продукте:
|
| Высокий свет: | ПКБ из золота с погружением,Керамический ПТФЭ композитный ПКБ,10mil PCB Блог |
||
|---|---|---|---|

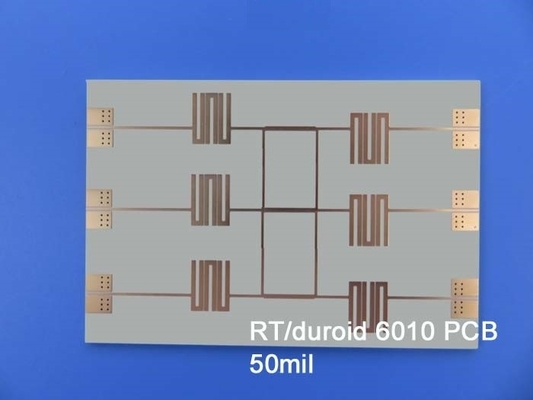

Мы рады представить вам наш последний продукт, недавно поставленный Rogers RT/duroid 6010.2LM Керамико-PTFE композитный ПКБ, разработанный с использованием передовых материалов и исключительных методов производства,этот ПКБ обеспечивает высокую производительность и надежность для широкого спектра приложенийДавайте рассмотрим его впечатляющие особенности и характеристики:
1ПКБ материал:
- ПКБ изготовлен из керамико-PTFE композитов Rogers RT/duroid 6010.2LM, известных своими превосходными электрическими свойствами и тепловой устойчивостью.
- Диэлектрическая постоянная процесса (DK) составляет 10,2 при 10 ГГц и 23°C, что обеспечивает точную передачу сигнала и минимальную потерю сигнала.
- С низким коэффициентом рассеивания 0,0023 при 10 ГГц и 23°C, этот ПКБ минимизирует потери энергии и поддерживает целостность сигнала.
- ПХБ имеет высокую температуру разложения (Td) 500°C, что обеспечивает отличную термостойкость.
- диапазон температуры работы составляет от -40°C до +85°C, что делает его подходящим для широкого спектра условий окружающей среды.
2- Складывание: 2-слойный жесткий ПКБ
- ПКБ имеет двухслойную жесткую конструкцию, обеспечивающую компактное и эффективное решение проектирования.
- Медь_слой_1 имеет толщину 35 мкм.
- субстрат (RT/duroid 6010.2LM) имеет толщину 0,254 мм (10 миллиметров), обеспечивая стабильность и долговечность.
- Медный слой 2 имеет толщину 35 мкм, что обеспечивает отличную проводимость.
3Подробности строительства:
- Размеры доски составляют 156,76 мм x 86,79 мм, доступны в 4 типах, с допуском +/- 0,15 мм, гарантирующим точные размеры.
- ПХБ поддерживает минимальное пространство 4/4 миллиметров, что позволяет создавать сложные схемы.
- Минимальный размер отверстия составляет 0,4 мм, что облегчает точное размещение компонентов.
- Нет слепых проходов, что упрощает процесс производства.
- Толщина готовой доски 0,37 мм, что обеспечивает компактное и легкое решение.
- Внешние слои имеют готовый вес меди 1 унции (1,4 миллилитра), обеспечивая оптимальную проводимость.
- Толщина покрытия 20 мкм, что обеспечивает надежное соединение.
- Поверхностная отделка - погруженное золото, предлагающее отличную коррозионную стойкость и сварную способность.
- верхний и нижний шелковые экраны не включены, обеспечивая чистый и минималистичный внешний вид.
- Верхняя сварная маска зеленая, обеспечивает защиту и повышает видимость.
- Нижняя сварная маска также зеленая, что обеспечивает стабильность и долговечность.
- Все печатные пластинки проходят 100% электрическое испытание перед отгрузкой, гарантируя функциональность и надежность.
4Статистика ПКБ:
- PCB поддерживает в общей сложности 97 компонентов, обеспечивая достаточное пространство для различных конфигураций цепей.
- В общей сложности есть 183 прокладки, в том числе 108 прокладки через отверстие, 63 верхние прокладки SMT и 12 нижних прокладки SMT.
- ПХБ включает 115 каналов, обеспечивающих эффективное направление сигнала.
- С помощью 7 сетей, этот ПКБ вмещает сложные схемы соединения.
5Изображения и стандарты:
- Дизайн PCB поставляется в формате Gerber RS-274-X, что обеспечивает совместимость с отраслевыми стандартными инструментами проектирования.
- ПХБ соответствует стандарту IPC-класса 2, обеспечивая высокое качество производства и надежность.
6Доступность:
- Наши недавно поставленные PCB доступны по всему миру, обслуживая клиентов по всему миру.
7Контактная информация:
- Для любых технических вопросов или запросов, пожалуйста, свяжитесь с Айви на sales10@bichengpcb.com.
| Диэлектрическая постоянная,ε Процесс | 10.2±0.25 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 10.7 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,tanδ | 0.0023 | Z | 10 ГГц/А | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | -425 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 5 x 105 | Мом. см. | А. | IPC 2.5.17.1 | |
| Сопротивляемость поверхности | 5 x 106 | Мом. | А. | IPC 2.5.17.1 | |
| Свойства тяги | ASTM D638 (0,1/мин. скорость натяжения) | ||||
| Модуль Янга | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | А. | |
| Окончательный стресс | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | А. | |
| Окончательное напряжение | С 9 по 15 7 по 14 | X Y | % | А. | |
| Сжатые свойства | ASTM D695 (0,05/мин. скорость натяжения) | ||||
| Модуль Янга | 2144 (311) | Z | MPa ((kpsi) | А. | |
| Окончательный стресс | 47(6.9) | Z | MPa ((kpsi) | А. | |
| Окончательное напряжение | 25 | Z | % | ||
| Модуль изгиба | 4364 (633) 3751 (544) | X | MPa ((kpsi) | А. | ASTM D790 |
| Окончательный стресс | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | А. | |
| Деформация под нагрузкой | 0.261.3 | Z Z | % | 24 ч/50°C/7MPa 24 ч/150°C/7MPa | ASTM D261 |
| Поглощение влаги | 0.01 | % | D48/50°C 0,050" ((1,27 мм) толщиной | IPC-TM-650 2.6.2.1 | |
| Теплопроводность | 0.86 | В/м/к | 80°C | ASTM C518 | |
| Коэффициент теплового расширения | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Плотность | 3.1 | г/см3 | ASTM D792 | ||
| Специфическая температура | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Расчеты | ||
| Медная кожура | 12.3 (2.1) | pli (N/mm) | после сварного плавателя | IPC-TM-650 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | Да, да. | ||||
Освободить потенциал керамико-ПТФЭ композитных ПХБ: внедрение RT/duroid 6010LM
Когда дело доходит до высокопроизводительных печатных плат, выбор материалов имеет решающее значение.С исключительными диэлектрическими свойствами и универсальными опциямиДавайте углубимся в ключевые особенности и спецификации этих замечательных ПХБ:
1Материал ПКБ: керамико-ПТФЭ композит
Наши печатные платформы изготовлены из прочного керамического композитного материала PTFE, в частности RT/duroid 6010LM.,что делает его идеальным для требовательных схем.
2Диэлектрическая постоянная:
Диэлектрическая постоянная наших керамических ПТФЕ композитных ПКБ составляет 10,2 ± 0,25 в процессе производства.7, обеспечивая точную передачу сигнала и минимизируя потерю сигнала.
3Количество слоев: 1 слой, 2 слоя
Наши печатные платы доступны как в однослойной, так и в двухслойной конфигурации, обеспечивая гибкость для различных требований к конструкции.Если вам нужна простая однослойная конструкция или более сложная двухслойная схема, наши керамико-PTFE композитные ПКБ защитили вас.
4. Вес меди:
Мы предлагаем множество вариантов для массы меди, позволяя вам настроить ПКБ на ваши конкретные потребности. Выбирайте из 0,5 унции (17 мкм), 1 унции (35 мкм), или 2 унции (70 мкм) массы меди,в зависимости от вашей желаемой проводимости и потребности в энергии.
| ПКБ-материал: | Керамический композит из ПТФЭ |
| Определитель: | NT1 дюроид |
| Диэлектрическая постоянная: | 10.2 ± 0,25 (процесс); 10.7 (конструкция) |
| Количество слоев: | 1 слой, 2 слоя |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина: | 10миллиметров (0,254 мм), 25миллиметров (0,635 мм), 50миллиметров (1,27 мм), 75миллиметров (1,90 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, Погружение олово, Погружение серебро, OSP. |
5. Диэлектрическая толщина:
Наши керамические ПТФЭ композитные ПКБ доступны в различных диэлектрических толщинах, вмещающих различные схемы.90 мм) диэлектрические толщины, что позволяет оптимизировать ПКБ для вашего конкретного применения.
6Размер ПКБ:
Наши керамические ПТФЕ композитные печатные платы поддерживают максимальный размер ≤ 400 мм х 500 мм, предлагая достаточно места для ваших схем.у нас есть варианты размеров для удовлетворения ваших требований.
7- Маска для сварки:
Мы предлагаем широкий выбор цветовых вариантов паяльных масок, чтобы соответствовать вашим эстетическим и функциональным предпочтениям. Выбирайте из классического зеленого, гладкого черного, яркого синего, яркого желтого или ярко-красного паяльных масок.Эти варианты позволяют легко идентифицировать и обеспечить эффективные процессы сборки и сварки.
8Поверхностная отделка:
Чтобы удовлетворить различные потребности, мы предлагаем различные варианты отделки поверхности для наших керамико-PTFE композитных печатных плат:
- Голая медь: идеально подходит для специализированных применений, требующих прямого контакта с медью.
- HASL (Hot Air Solder Leveling): экономически эффективная и широко используемая поверхностная отделка.
- ENIG (Electroless Nickel Immersion Gold): обеспечивает превосходную сварочность и коррозионную стойкость.
- Погруженный олово: обеспечивает плоскую и ровную поверхность для сварки.
- Погружение серебра: предлагает превосходную проводимость и отличную плоскость поверхности.
- OSP (Organic Solderability Preservative): обеспечивает защитный слой для пайки и срока хранения.
Наши варианты отделки поверхности удовлетворяют различным процессам сборки, условиям окружающей среды и бюджетным соображениям, обеспечивая оптимальное решение для ваших потребностей в ПКБ.
Почувствуйте силу керамико-ПТФЭ композитных ПХБ
С нашими керамико-PTFE композитными печатными платками с обозначением RT/duroid 6010LM, вы можете раскрыть весь потенциал своих электронных конструкций.универсальность по количеству слоев и весу медиНастраивайте свой ПКБ с различными цветами сварной маски и выбирайте идеальную поверхность для вашего приложения.Доверяйте надежности и производительности наших керамико-PTFE композитных ПКБ, чтобы поднять ваши проекты на новые высоты.
