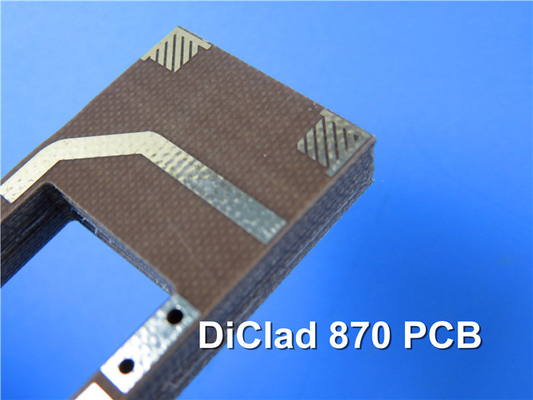

0.8mm DiClad 870 PCB с горячей воздушной сваркой для цифровых радиоантенн

Введение

Сегодня мы поговорим о высокочастотных печатных пластинках с более низкой диэлектрической постоянной под названием DiClad 870 микроволновые печатные пластинки.

DiClad 870 - это ламинат Роджерса, который использует ткань из стекловолокна, усиленную композитами на основе ПТФЕ.снижение диэлектрической постоянной путем уменьшения количества слоев стекловолокна и увеличения содержания ПТФЕВ результате он поддерживает более широкие ширины линий, уменьшая потерю вставки.

Теперь, давайте окунемся в таблицу данных, чтобы исследовать свойства ДиКлада 870.

Типичные свойства диклада 870

DiClad 870 обладает отличными электрическими свойствами. Он имеет диэлектрическую постоянную 2,33 как на 1 МГц, так и на 10 ГГц, с низким фактором рассеивания 0,0009 на 1 МГц и 0,0013 на 10 ГГц.

Тепловой коэффициент диэлектрической постоянной колеблется от -161 ppm/°C до -10°C и +140°C.

DiClad 870 обладает высоким объемным сопротивлением 1,5 x 10^9 MΩ-cm и поверхностным сопротивлением 3,4 x 10^7 MΩ.

Кроме того, он демонстрирует впечатляющее сопротивление дуги более 180 секунд, проверенное в соответствии с ASTM D-495 с использованием метода D48/50.испытано в соответствии с ASTM D-149 с использованием метода D48/50.

С точки зрения механических свойств, DiClad 870 демонстрирует прочность шелушения 14 фунтов на дюйм после теплового напряжения.и модуля изгиба при 23°С.

Что касается тепловых свойств, то DiClad 870 предлагает низкий коэффициент теплового расширения 17 ppm/°C (ось X), 29 ppm/°C (ось Y),и 217 ppm/°C (ось Z) в температурном диапазоне от 0 до 100 °CТем не менее, его теплопроводность составляет всего 0,257 Вт/мК при 100°С.

DiClad 870 соответствует UL94-V0 степени воспламеняемости, что обеспечивает его безопасность.

Давайте теперь рассмотрим физические свойства ДиКлада 870.

Его плотность составляет 2,26 г/см3 при 23°С, что указывает на его плотность и прочность.

При скорости поглощения воды 0,02% DiClad 870 демонстрирует низкую поглощение воды.

Наконец, давайте посмотрим на характеристики выделения газов.

Выброс газов относится к высвобождению летучих материалов во время использования. DiClad 870 показывает минимальное выброс газов с общей массовой потерей 0,02%, собранный летучий конденсационный материал 0,00%,и возврат водяного пара 00,01% при 125°C и ≤ 10^-6 торров, без видимого конденсата.

Наша способность PCB (DiClad 870)

Мы предлагаем ряд вариантов для печатных плат DiClad 870, включая односторонние, двусторонние, многослойные и гибридные типы.

Доступные толщины для ПХБ DiClad 870 составляют 31 миллиметр, 93 миллиметр и 125 миллиметров.

Вы можете выбрать между 1 унцией и 2 унциями готовой меди на линиях рельсов.

Максимальный размер печатного листа DiClad 870 составляет 400 мм на 500 мм, и это может быть одна доска или панель с различными конструкциями.

Мы предлагаем цвета сварных масок, такие как зеленый, черный, синий, красный и желтый.

Для отделки поверхности подкладки мы предлагаем такие варианты, как погруженное золото, HASL, погруженное серебро, погруженный олово, OSP, ENEPIG, чистое золото и голая медь.

Этот тип печатных плат обычно используется в таких приложениях, как радиолокационные сети питания, коммерческие сети фазовых массивов, антенны базовых станций с низкими потерями и радиочастотные компоненты, такие как фильтры и соединители.

Материалы DiClad 870 совместимы с обычными процессами металлизации медной и прямой залегания, что позволяет использовать стандартное оборудование и химические процессы для покрытия, визуализации.,и выгравировать схемы на материале.
