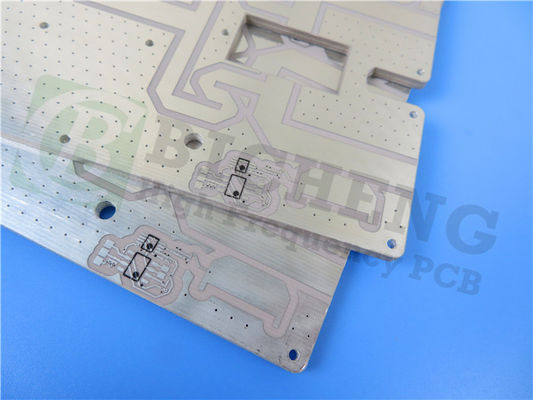

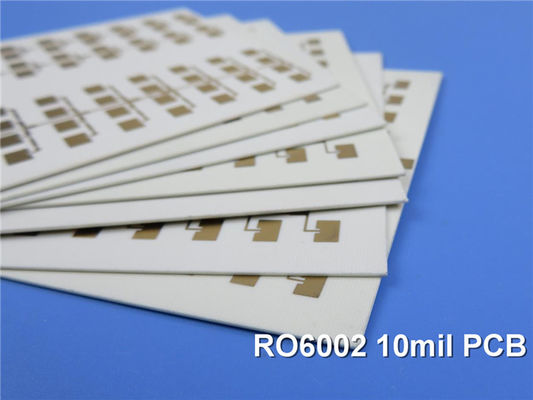

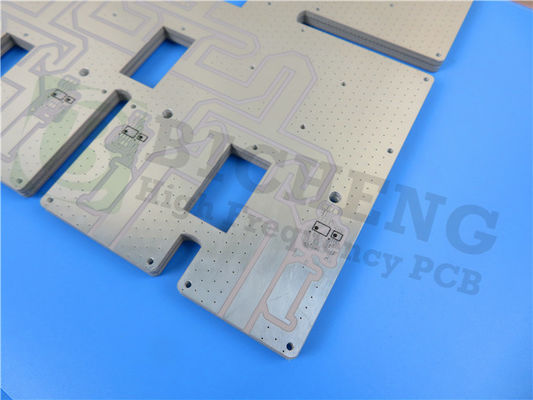

Rogers RT / Duroid 6002 PCB Размер 130 мм х 80 мм 12PCS/6 типов

Мы рады поделиться с вами недавно поставленным PCB.Этот высокочастотный PCB основан на RT duroid 6002 субстрате.Этот передовой ламинат предлагает исключительные электрические и механические свойства,что делает его идеальным выбором для сложных, многослойные панельные конструкции.

Особенности:
- Диэлектрическая постоянная (Dk) 2,94 ± 0,04 для постоянных высокочастотных характеристик
- сверхнизкий коэффициент рассеивания 0,0012 при 10 ГГц, обеспечивающий минимальную потерю сигнала
- тепловой коэффициент Dk до 12 ppm/°C, обеспечивающий стабильность при изменении температуры
- Теплопроводность 0,6 Вт/м/К и низкий Z-оси CTE 24 ppm/°C для надежной работы
- Поглощение влаги только 0,02% для исключительной стабильности измерений
- Отличные механические свойства и высокий Tg 500°C для прочных, долговечных цепей

Преимущества:
- Оптимизирован для превосходных высокочастотных характеристик в требовательных приложениях
- Строгий контроль толщины и CTE в плоскости, сочетаемые с медью, позволяют создавать надежные многослойные конструкции
- Низкий выброс газов делает его идеальным для космоса и других чувствительных условий
- исключительная размерная стабильность обеспечивает постоянные электрические характеристики
- Прочная конструкция, подходящая для широкого спектра критически важных микроволновых и радиочастотных систем

Этот двухслойный ПКЖ толщиной 0,8 мм имеет 35 мкм медных слоев, 0,3 мм минимальный размер отверстия и погружение золотой поверхности.Этот ПКБ тщательно протестирован, чтобы обеспечить 100% электрическую целостность перед отгрузкой.

Разблокируйте весь потенциал высокочастотных конструкций с помощью пластинки Rogers RT/duroid 6002.радарные системы, антенны GPS и сети формирования лучей.

Разблокировка мощности высокочастотного приложения с Rogers RT/duroid 6002 PCB

В постоянно развивающемся мире микроволновой и радиочастотной электроники спрос на высокопроизводительные, надежные и термостабильные материалы для цепей никогда не был таким высоким.Поскольку технологии продолжают расширять границы частоты, мощность и сложность, выбор платы печатных схем (PCB) субстрат становится критическим фактором в обеспечении оптимальной производительности системы.Керамический ламинат из ПТФЕ, который стал переломным моментом в высокочастотном дизайне.

Диэлектрическое совершенство
В основе исключительных возможностей RT/duroid 6002 лежат его диэлектрические свойства.04, этот материал обладает замечательной последовательностью и точностью, что необходимо для поддержания целостности сигнала в сложных высокочастотных схемах.Это жесткое управление Dk переводится в улучшенное сопоставление импеданс, уменьшение отражений и улучшение общей производительности цепи.

Не менее впечатляющим является сверхнизкий коэффициент рассеивания RT/duroid 6002 (Df) 0,0012 при 10 ГГц.Эта исключительно низкая потеря тангенса гарантирует, что энергия сигнала эффективно передается через схемуЭтот атрибут особенно важен в приложениях, требующих обработки высокой мощности или строгих требований к термическому управлению.

Тепловая стабильность и надежность
Тепловые характеристики RT/duroid 6002 еще больше отличают его как главный выбор для высокочастотного проектирования.Этот материал сохраняет свои диэлектрические свойства даже при колебаниях температуры., обеспечивая постоянные электрические характеристики в широком рабочем диапазоне.

В дополнение к тепловой стабильности RT/duroid 6002 имеет впечатляющую стабильность измерений.в сочетании с внутриплоскостью CTE, которая тесно сочетается с медьюЭто предотвращает такие проблемы, как деламинация, деформация и тепловое несоответствие, которые могут поражать менее теплоустойчивые материалы.

Механическая прочность и экологическая устойчивость

Разработанный для требовательных применений, RT/duroid 6002 обладает исключительными механическими свойствами и экологической устойчивостью.Этот ламинат выдерживает суровые температурные процессы и повторный поток сварки., что делает его подходящим для широкого спектра технологий производства.

Кроме того, низкая влагопоглощение RT/duroid 6002 всего 0,02% подчеркивает его способность поддерживать размерную стабильность и электрические характеристики в среде с различным уровнем влажности.Этот атрибут, в сочетании с его низкими характеристиками выброса газов,сделать материал идеальным выбором для космических и других критических приложений, где факторы окружающей среды могут существенно повлиять на надежность цепи.

Новые возможности
Исключительные свойства субстрата Rogers RT/duroid 6002 PCB открывают мир возможностей для высокочастотного проектирования.и механическая прочность делают его естественным выбором для широкого спектра приложений, в том числе:

Антенны фазового массива
Наземные и воздушные радиолокационные системы
Антенны глобальной системы позиционирования (GPS)
Мощные задние самолеты
Системы предотвращения столкновений коммерческих авиакомпаний
Сети формирования лучей

Используя преимущества производительности RT/duroid 6002, дизайнеры могут расширить границы возможностей в микроволновой и радиочастотной инженерии, открывая новые границы эффективности системы,надежность, и общих возможностей.

Заключение
В динамичном и постоянно развивающемся мире высокочастотной электроники, Rogers RT/duroid 6002 выделяется как настоящая электростанция.и механическая прочность делают его незаменимым выбором для дизайнеров, стремящихся создать передовыеИспользуя весь потенциал этой передовой пластинки, инженеры могут открыть новые уровни производительности, надежности и инноваций.прокладка пути для нового поколения высокочастотных технологий.
