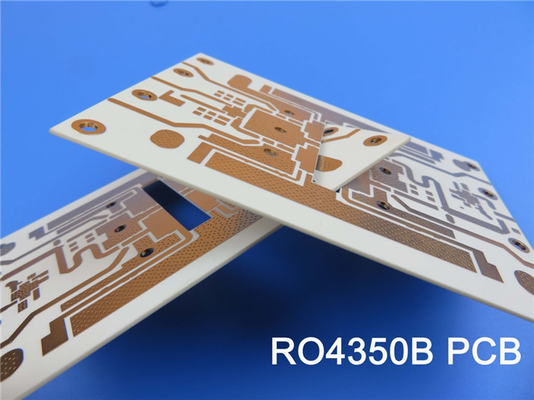

Представляем наш недавно поставленный ПКБ, в которомМатериал Rogers RO4350BЭто передовое решение предназначено для высокопроизводительных радиочастотных приложений, объединяя сильные стороны обоих материалов для обеспечения исключительной надежности и эффективности.Ламинат RO4350B предлагает электрические характеристики, аналогичные PTFE / тканевому стеклу, используя при этом возможность изготовления эпоксида/стекла, что делает его экономически эффективным выбором для применения в микроволновой печи.
Основные характеристики RO4350B
Материал RO4350B имеет диэлектрическую постоянную 3,48 ± 0,05 при 10 ГГц и низкий коэффициент рассеивания 0.0037, обеспечивая минимальную потерю сигнала. с теплопроводностью 0,69 W/m·K и высокой температурой стеклянного перехода (Tg) более 280 °C,этот материал поддерживает стабильность в широком диапазоне условий эксплуатацииКоэффициент теплового расширения (CTE) тесно совпадает с медным, обеспечивая отличную размерную стабильность, что имеет решающее значение для многослойных конструкций досок.
Основные характеристики RO4450F
RO4450F Bondply повышает производительность ПКБ, предлагая диэлектрическую постоянную 3,52 ± 0,05 при 10 ГГц и коэффициент рассеивания 0.004С теплопроводностью 0,65 W/m·K и высоким Tg более 280 °C, он идеально подходит для обработки нескольких циклов ламинирования.позволяет использовать многослойные конструкции.
| RO4350B Типичная стоимость |
| Недвижимость |
RO4350B |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.48±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.66 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,δ |
0.0037
0.0031 |
Z |
|
10 ГГц/23°С
2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
+50 |
Z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
1.2 х 1010 |
|
MΩ.cm |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
5.7 х 109 |
|
MΩ |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Электрическая сила |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51 мм ((0.020") |
IPC-TM-650 2.5.6.2 |
| Модуль тяги |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Прочность на растяжение |
203 ((29.5)
130(18.9) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Сила изгиба |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Размерная стабильность |
<0.5 |
X,Y |
мм/м
(мл/дюйм) |
после вырезки + E2/150°C |
IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C до 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
А. |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Теплопроводность |
0.69 |
|
W/M/oK |
80°C |
АСТМ C518 |
| Поглощение влаги |
0.06 |
|
% |
48 часов погружения 0.060"
температура образца 50°C |
ASTM D 570 |
| Плотность |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
0.88
(5,0) |
|
Н/мм
(PLI) |
После сварки 1 унция.
Фойла для ЭДС |
IPC-TM-650 2.4.8 |
| Возгораемость |
(3) V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
ПХБ-накопление

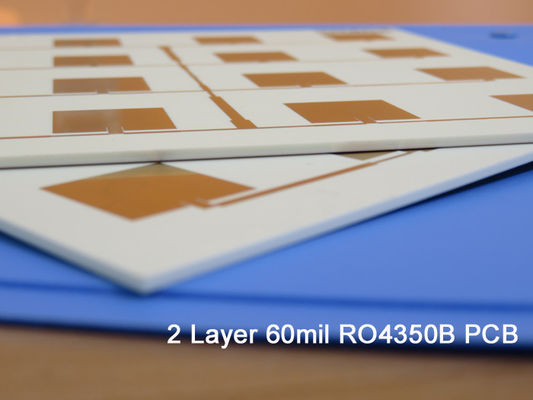

ПХБ имеет прочную двухслойную жесткую сборку:
- Медный слой 1: 35 мкм
- RO4350B Ядро: 1,524 мм (60 миллиметров)
- Препрег Bond-слой (RO4450F): 0,101 мм (4 мл)
- RO4350B Ядро: 1,524 мм (60 миллиметров)
- Препрег Bond-слой (RO4450F): 0,101 мм (4 мл)
- RO4350B Ядро: 1,524 мм (60 миллиметров)
- Препрег Bond-слой (RO4450F): 0,101 мм (4 мл)
- RO4350B Ядро: 1,524 мм (60 миллиметров)
- Медный слой 2: 35 мкм
Подробности строительства

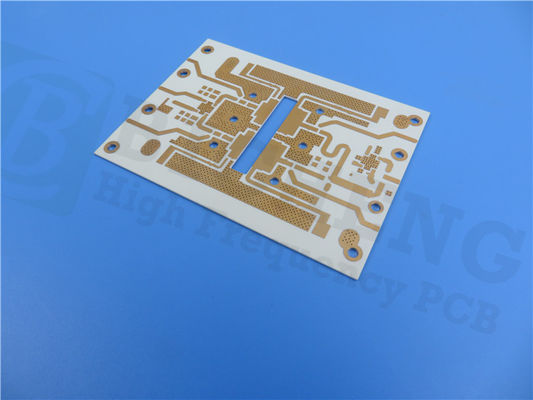

Этот печатный лист имеет размеры 65 мм х 65 мм (± 0,15 мм) с толщиной 6,5 мм. Он поддерживает минимальное пространство 7/8 миллиметров и минимальный размер отверстия 0,5 мм..Поверхностная отделка ENIG, а верхний шелкоплот желтый, а верхняя сварная маска зеленая.Каждая доска проходит 100% электрическое тестирование перед отгрузкой для обеспечения качества.
Соответствие и доступность
- Формат рисунка: Гербер RS-274-X
- Стандарт качества: IPC-класс-2
- Доступность: по всему миру
Типичные применения
Этот ПХБ идеально подходит для:
- Антенны и усилители мощности сотовых базовых станций
- Идентификационные метки RF
- Автомобильные радары и датчики
- LNB для спутников прямого вещания
Используйте передовые свойства Rogers RO4350B и RO4450F в следующем проекте, чтобы обеспечить высокую надежность и производительность в требовательных RF-приложениях.
