0.8mm TP2500 Субстрат 2-слойный радиочастотный ПКБ Чистое покрытие золотом

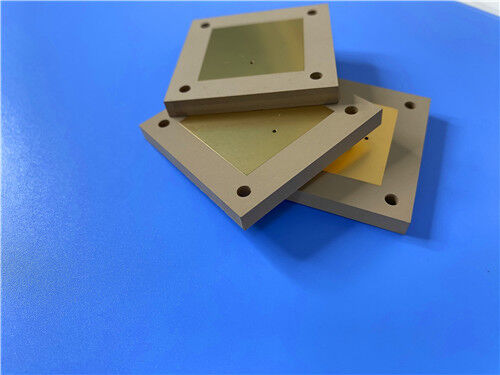

Эта 2-слойная печатная плата TP2500 на основе термопластичного высокочастотного субстрата Wangling без стекла, смешанного из керамических наполнителей и полифениленоксидной (PPO) смолы, обеспечивает надежную работу РЧ-устройств для компактных, высоконадежных электронных узлов. Плата размером 78 мм × 43,05 мм имеет строгий допуск ±0,15 мм и использует чистое золото без никеля для металлизации поверхности. На обе стороны ламината не наносится паяльная маска или маркировка шелкографии. Компоновка основана исключительно на сквозных соединениях без глухих переходных отверстий, поддерживая минимальную ширину проводника/зазора 6/8 мил и минимальный размер отверстия 0,25 мм. Внешние медные слои имеют вес меди 1 унция, а металлизация переходных отверстий толщиной 20 мкм обеспечивает стабильное электрическое соединение. Плата содержит 26 посадочных мест для компонентов, 49 контактных площадок и 36 переходных отверстий, отнесенных всего к одной электрической сети. Каждая готовая печатная плата проходит комплексное электрическое тестирование перед отправкой и соответствует стандартам качества IPC-Class-2. Для изготовления принимаются файлы дизайна Gerber RS-274-X, с возможностью доставки клиентам по всему миру.

Печатная платаСпецификация

Термопластичныевысокочастотные печатные платытребуют точного контроля размеров для сохранения стабильной целостности сигнала в диапазонах СВЧ. В таблице ниже приведены все физические характеристики, производственные ограничения и детали обработки поверхности для этой печатной платы TP2500 для вашего ознакомления.

Стек печатной платы-вверх

Стек платы напрямую определяет импедансное поведение для РЧ-схем. В таблице ниже представлена конфигурация слоев этой двухслойной жесткой печатной платы с указанием медной фольги и основного субстрата сверху вниз.

Статистика печатной платы

Статистика компоновки иллюстрирует сложность схемы и распределение контактных площадок/переходных отверстий, извлеченное непосредственно из предоставленных файлов дизайна. Эта таблица суммирует критические метрики компоновки, экспортированные из файла дизайна печатной платы.

Введение материала Wangling TP

Wangling TP2500 относится к особому семейству термопластичных высокочастотных субстратов. Его диэлектрическая матрица сочетает керамический порошок и полифениленоксидную (PPO) смолу без армирования стеклотканью. Разработчики могут точно настраивать диэлектрическую проницаемость, регулируя соотношение керамических наполнителей и PPO-смолы. Производимый по запатентованной технологии, материал обеспечивает стабильные диэлектрические характеристики и долгосрочную надежность. Семейство TP следует простым правилам именования: TP означает незащищенный субстрат без покрытия, TP-1 — ламинат с односторонним медным покрытием, а TP-2 — фольгированная медью с обеих сторон.

Особенности

Диэлектрическая проницаемость может настраиваться в диапазоне от 3 до 25 в соответствии с требованиями схемы и остается стабильной. Распространенные значения Dk включают 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 10,2, 11, 16 и 20. Он поддерживает низкие диэлектрические потери; потери постепенно увеличиваются с частотой, однако вариация остается ограниченной ниже 10 ГГц.

Непрерывная работа поддерживается в диапазоне от -100°C до +150°C с выдающейся устойчивостью к низким температурам. Температуры выше 180°C могут привести к деформации субстрата, расслоению медной фольги и заметным изменениям в электрических характеристиках.

Доступны различные варианты толщины, начиная с минимума 0,5 мм, и поддерживаются индивидуальные спецификации толщины.

Радиационно-стойкие свойства и низкое газовыделение.

Идеальный выбор материала для навигации Beidou, бортового оборудования ракет, систем взрывателей и миниатюрных антенн.

Медная фольга гораздо прочнее связывается с диэлектрическим сердечником по сравнению с керамическими субстратами с вакуумной металлизацией. Материал легко поддается механической обработке, включая сверление, токарную обработку, шлифование, резку и травление, что затруднительно для керамических субстратов.

Изготовление печатных плат использует стандартные технологические процессы термопластичной обработки, обеспечивая более высокий выход продукции и значительно более низкие производственные затраты по сравнению с керамическими альтернативами. Многослойные конструкции, как правило, не рекомендуются. Если требуется многослойная сборка, необходимо выбрать низкотемпературный препрег и провести полный анализ осуществимости.

Не рассчитан на испытания на термический удар при 260°C и несовместим с пайкой волной. Рекомендуется ручная пайка паяльником с постоянной температурой. Пайка оплавлением не предпочтительна; если требуется пайка оплавлением, пиковая температура не должна превышать 200°C с полной проверкой стабильности.

Типичные области применения

• Системы навигации Beidou
• Бортовое оборудование ракет
• Взрыватели
• Миниатюрные антенны

Информация о качестве и производстве

Для производства принимаются файлы дизайна Gerber RS-274-X. Изготовление соответствует стандартам IPC-Class-2, и доступны варианты доставки по всему миру.

Заключение

Эта 2-слойная высокочастотная печатная плата Wangling TP2500 использует чистое золотое покрытие без никеля, идеально подходящее для систем, требующих стабильного контактного сопротивления без риска диффузии никеля. Изготовленная на основе термопластичного субстрата Wangling TP2500 без стекла, он обладает настраиваемыми диэлектрическими характеристиками, радиационной стойкостью и низким газовыделением, удовлетворяя строгим требованиям навигации Beidou, ракетных платформ и компактного антенного оборудования. Каждая печатная плата проходит обязательную электрическую проверку перед отправкой для гарантии надежного качества. По сравнению с керамическими субстратами, TP2500 обеспечивает превосходную обрабатываемость и сниженную стоимость производства, что делает его практичным решением для изготовления печатных плат на заказ для высоконадежных РЧ-прототипов и мелкосерийного производства по всему миру.
