4 слой RO3003 PCB 1OZ RF высокочастотная схема

4 слой RO3003 PCB 1OZ RF высокочастотная схема

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
КНР
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
Rogers RO3003
Количество слоев:
4-Layer
Размер ПКБ:
190 мм х 90 мм = 1 PCS
Толщина ПКБ:
2,4 mm
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
Золото погружения
Выделить:

1OZ RF высокочастотная схема

,

4-слойный ПКБ RO3003

,

RO3003 ПХБ

Описание продукта

Поскольку спрос на высокопроизводительные печатные платы (ПКБ) продолжает расти, обусловленный достижениями в области технологий и растущей сложностью электронных устройств,Внедрение высокочастотных печатных плат Rogers RO3003 является важной вехой в отрасли.Разработанный специально для коммерческих микроволновых и радиочастотных приложений, этот инновационный печатный лист имеет исключительные характеристики, которые делают его идеальным для различных передовых применений.включая автомобильные радары, передовые системы помощи водителю (ADAS) и беспроводная инфраструктура 5G.



Понимание Роджерса RO3003: Материальное преимущество

PCB Rogers RO3003 изготовлен из керамически заполненных композитных материалов PTFE, которые обеспечивают многочисленные преимущества по сравнению с традиционными материалами PCB.Одной из отличительных особенностей ламината RO3003 является его отличная стабильность диэлектрической постоянной (Dk) при различных температурах и частотахЭта стабильность устраняет изменение уровня Dk, которое часто происходит вблизи комнатной температуры с стеклянными материалами PTFE, обеспечивая надежную производительность в критических приложениях.



Ключевые характеристики и спецификации

1Диэлектрическая постоянная:PCB RO3003 имеет Dk 3 ± 0,04 при 10 ГГц и 23 °C. Этот низкий и стабильный Dk необходим для поддержания целостности сигнала в высокочастотных приложениях.



2Фактор рассеивания:С коэффициентом рассеивания 0,001 при 10 ГГц и 23 °C RO3003 минимизирует потерю сигнала, что делает его подходящим для приложений, требующих высокой эффективности и низкого потребления энергии.



3Тепловая стабильность:Ламинат RO3003 имеет температуру тепловой деградации (Td) более 500 °C, что обеспечивает надежную производительность даже в экстремальных тепловых условиях.



4Теплопроводность:При 0,5 Вт/мК теплопроводность RO3003 позволяет эффективно рассеивать тепло, что имеет решающее значение в высокомощных приложениях, где перегрев может привести к отказу компонента.



5Поглощение:С скоростью поглощения влаги всего 0,04%, ПХБ RO3003 сохраняет свои свойства в различных условиях окружающей среды, что еще больше повышает его надежность.



6Коэффициент теплового расширения (CTE):Низкие значения CTE (ось X: 17 ppm/°C, ось Y: 16 ppm/°C, ось Z: 25 ppm/°C) гарантируют, что ПКБ сохраняет свою размерную стабильность в широком диапазоне температур,что имеет решающее значение для многослойных пластин.



RO3003 Типичная стоимость
Недвижимость RO3003 Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 3.0±0.04 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.001 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5
Тепловой коэффициент ε - Три. Z ppm/°C 10 ГГц -50°C до 150°C IPC-TM-650 2.5.5.5
Размерная стабильность 0.06
0.07
X
Y
мм/м КОНД А IPC-TM-650 2.2.4
Сопротивляемость объема 107   MΩ.cm КОНД А IPC 2.5.17.1
Сопротивляемость поверхности 107   КОНД А IPC 2.5.17.1
Модуль тяги 930
823
X
Y
MPa 23°C ASTM D 638
Поглощение влаги 0.04   % D48/50 IPC-TM-650 2.6.2.1
Специфическая температура 0.9   j/g/k   Расчеты
Теплопроводность 0.5   W/M/K 50°C ASTM D 5470
Коэффициент теплового расширения
(-55-288°С)
17
16
25
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Плотность 2.1   gm/cm3 23°C ASTM D 792
Прочность медной кожуры 12.7   Иб/ин. 1 унция, EDC после сварки IPC-TM 2.4.8
Возгораемость V-0       UL 94
Процесс без свинца совместим Да, да.



Преимущества ПХБ Rogers RO3003

1Низкие диэлектрические потери

Низкая диэлектрическая потеря RO3003 PCB позволяет ему эффективно работать в приложениях, работающих на частотах до 77 ГГц.Эта возможность особенно важна для передовых телекоммуникационных технологий и автомобильных радиолокационных систем., где высокочастотные сигналы должны передаваться с минимальной деградацией.



2Отличные механические свойства

Механические свойства ПКБ RO3003 стабильны при температурных колебаниях, что позволяет создавать надежные стриплинные и многослойные конструкции.Эта надежность необходима для конструкций с высокой плотностью, требующих точных электрических характеристик.



3. Единые механические свойства

RO3003 предлагает единообразные механические свойства в диапазоне диэлектрических констант, что делает его подходящим для многослойных конструкций досок, которые включают в себя различные материалы.Эта гибкость особенно полезна для гибридных конструкций, в которых сочетается эпоксидное стекло и другие материалы.



4Стабильная диэлектрическая постоянная

Устойчивая диэлектрическая константа ПКБ RO3003 в диапазоне температуры и частоты идеально подходит для различных применений, включая пропускные фильтры, антенны микрополоски,и напряжением управляемых осцилляторовЭта стабильность обеспечивает постоянную производительность в требовательных условиях.



5. Низкий коэффициент расширения в самолете

Низкий коэффициент расширения в плоскости PCB RO3003 позволяет ему соответствовать меди, что имеет решающее значение для обеспечения надежных поверхностных сборов.Эта характеристика минимизирует риск механического напряжения и отказа из-за изменений температуры.



6Экономичный производственный процесс

Процесс массового производства, связанный с ПХБ RO3003, приводит к экономичным ценам на ламинат, что делает его привлекательным вариантом для крупномасштабного производства без ущерба для качества.



Конструкция и спецификации ПКБ

ПКБ Rogers RO3003 имеет 4-слойный жесткий набор, предназначенный для оптимальной производительности:



- Медный слой 1: 35 мкм
- Роджерс РО3003: 60 миллиметров
- Медный слой 2: 35 мкм
- Препрег RO4450F: 4 миллиметра (0,101 мм)
- Медный слой 3: 35 мкм
- Роджерс RO3003: 20 миллиметров (0,508 мм)
- Медный слой 4: 35 мкм



Важные размеры и спецификации

- Размеры доски: 190 мм х 90 мм
- Минимальный пробег: 4/4 миллилитров.
- Минимальный размер отверстия: 0,4 мм
- Толщина готовой доски: 2,4 мм
- Готовая медь Вес: 1 унция (1,4 миллилитра)
- Толщина покрытия: 20 мкм
- Поверхностная отделка: Золото погружения
- Цвета шелкопряда: верхний - желтый, нижний - зеленый
- Электрическое испытание: 100% электрическое испытание перед отгрузкой



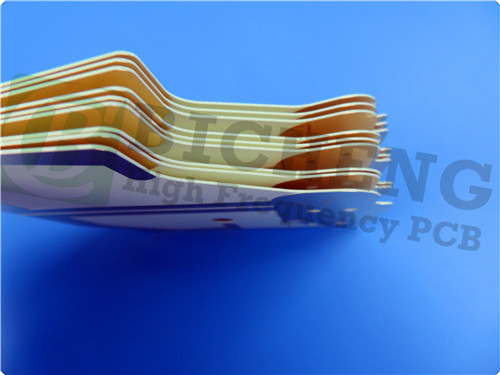

4 слой RO3003 PCB 1OZ RF высокочастотная схема 0



Типичные применения

ПКБ Rogers RO3003 универсален и подходит для широкого спектра применений, включая:



- Автомобильные радарные приложения: поддержка передовых систем помощи водителю и средств безопасности в транспортных средствах.


- Глобальные спутниковые антенны позиционирования: обеспечение надежного приема и передачи сигналов.


- Сотовые телекоммуникационные системы: идеально подходят для усилителей мощности и антенн в мобильных сетях.


- Патч-антенны для беспроводных коммуникаций: содействие эффективной передаче данных в беспроводных системах.


- Спутники прямого вещания: обеспечение высококачественной передачи сигнала для спутниковой связи.


- Удалённые считыватели: Поддержка эффективного сбора данных в коммунальной промышленности.


- Power Backplanes: обеспечение надежной поддержки высокопроизводительных электронных систем.



Заключение

Высокочастотные печатные платы Rogers RO3003 представляют собой значительный прогресс в технологии печатных платок, специально разработанные для удовлетворения требований радиочастотных и микроволновых приложений.С его исключительной диэлектрической стабильностью, характеристики низких потерь, и надежные механические свойства, ПКБ RO3003 готов улучшить производительность широкого спектра электронных устройств.



Для получения дополнительной информации о PCB Rogers RO3003 или для обсуждения ваших конкретных потребностей в проекте, пожалуйста, свяжитесь с нашей командой продаж по адресу sales10@bichengpcb.com.Мы стремимся предоставить качественные продукты и исключительную поддержку, чтобы помочь вам достичь целей вашего проекта..
